1U Rack Mount Integrated DC Power System with Dual Rectifier Slots Monitoring Unit RS485 หรืออินเตอร์เฟซ LAN ระบบพลังงานแบบตรงต่อเนื่องแบบบูรณาการ
รายละเอียดสินค้า
ระบบจ่ายไฟ DC แบบติดตั้งบนแร็ค 1U
,ระบบจ่ายไฟแบบสล็อต Dual Rectifier
,ระบบจ่ายไฟพร้อมอินเทอร์เฟซ RS485 LAN

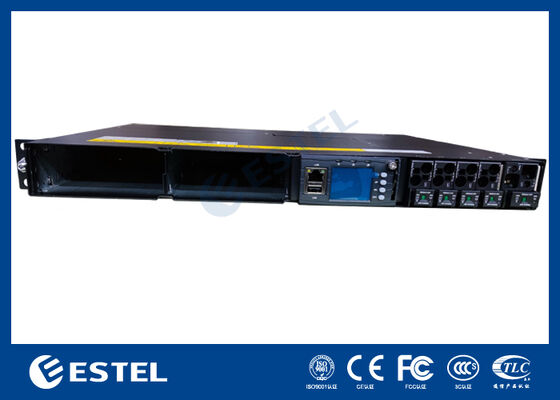

ระบบไฟ DC ในตัวแบบแร็คเมาท์ 1U พร้อมสล็อตเรียงกระแสคู่หน่วยตรวจสอบอินเทอร์เฟซ RS485 หรือ LAN
ภาพรวมสำหรับระบบไฟ DC ในตัวแบบแร็คเมาท์ 1U
นี้ระบบไฟ DC ในตัวแบบติดตั้งบนชั้นวางสูง 1Uได้รับการออกแบบมาเพื่อการใช้งานที่ต้องการการจ่ายพลังงานขนาดกะทัดรัด ประสิทธิภาพสูง และมีการตรวจสอบจากระยะไกล โดยผสานรวมเทอร์มินัลอินพุตพลังงาน สล็อตเรียงกระแสคู่ พอร์ตเอาต์พุต การเชื่อมต่อแบตเตอรี่ อินเทอร์เฟซการตรวจสอบ และสัญญาณ IO ไว้ในแชสซีเดียว
หน่วยนี้เหมาะอย่างยิ่งสำหรับสถานีฐานโทรคมนาคม ศูนย์ข้อมูลขนาดเล็ก และตู้เก็บพลังงานแบบกระจาย ช่วยให้มั่นใจได้ถึงเอาต์พุต -48VDC ที่เสถียร ในขณะเดียวกันก็รองรับการสื่อสารระยะไกลและการขยาย IO ที่ยืดหยุ่น
คุณสมบัติสำหรับระบบไฟ DC ในตัวแบบแร็คเมาท์ 1U
การออกแบบที่กะทัดรัด 1U
เหมาะกับชั้นวางมาตรฐานขนาด 19 นิ้ว สูงเพียง 1U เหมาะสำหรับการติดตั้งที่มีพื้นที่จำกัด
สล็อตวงจรเรียงกระแสแบบ Hot-Swap แบบคู่
รองรับโมดูลวงจรเรียงกระแสสองโมดูล (หนึ่งโมดูลติดตั้งอยู่ในรูปภาพ) รองรับระบบสำรองหรือขยายโหลด
แผงการตรวจสอบแบบบูรณาการ
จอแสดงผล LED ด้านหน้าพร้อมปุ่มสำหรับแสดงสถานะของระบบ จอแสดงผลแรงดัน/กระแส และการกำหนดค่าภายในเครื่อง
การสื่อสารหลายโปรโตคอล
พร้อมด้วยแลน (อีเธอร์เน็ต)และอาร์เอส485พอร์ตที่รองรับ SNMP หรือ Modbus สำหรับการทำงานร่วมกับ NMS/BMS
การเชื่อมต่อเอาต์พุตหลายรายการ

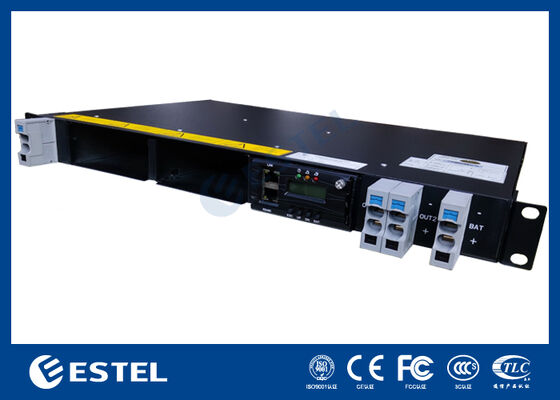

ด้านหน้า-ด้านข้างขั้วเอาต์พุต DC กระแสสูง(เช่น OUT1+, OUT1–) พร้อมขั้วต่อแบบปลั๊กสำหรับการเชื่อมต่อโหลดที่เชื่อถือได้
เทอร์มินัลบล็อก IO ที่ครอบคลุม

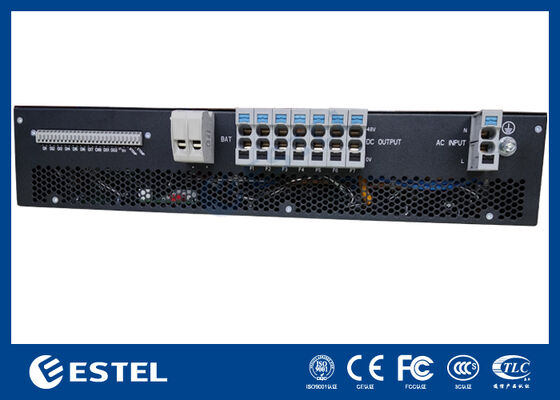

แผงขั้วต่อด้านหลังพร้อมดีไอ/ดีโอ,เซ็นเซอร์อุณหภูมิ,แรงดันแบตเตอรี่, และSPD (อุปกรณ์ป้องกันไฟกระชาก)จุดตรวจสอบ
ป้ายกราวด์และความปลอดภัย
ล้างสัญลักษณ์ไฟฟ้าแรงสูงและสายดินเพื่อความปลอดภัยและง่ายต่อการบำรุงรักษาภาคสนาม
ข้อดีของผลิตภัณฑ์สำหรับระบบไฟฟ้ากระแสตรงในตัวแบบแร็คเมาท์ 1U
บูรณาการสูง
รวมการแปลงพลังงาน การควบคุม การตรวจสอบ และการป้องกันไว้ในหน่วยเดียว
การตรวจสอบระยะไกลและท้องถิ่น
สามารถเข้าถึงได้ภายในเครื่องผ่านทาง LCD หรือระยะไกลผ่านอินเทอร์เฟซ RS485/LAN
บำรุงรักษาและขยายได้ง่าย
วงจรเรียงกระแสแบบปลั๊กอินและการเชื่อมต่อด้านหน้าช่วยให้ติดตั้งและแก้ไขปัญหาได้อย่างรวดเร็ว
การปรับใช้ที่ยืดหยุ่น
เหมาะสำหรับตู้แบบติดตั้งบนทาวเวอร์ ตู้ 5G ภายนอกอาคาร หรือระบบ UPS สำหรับศูนย์ข้อมูลขนาดเล็ก
คุ้มค่าและเป็นโมดูลาร์
ปรับขนาดได้ด้วยวงจรเรียงกระแสเพียงตัวเดียวในตอนแรก จากนั้นจึงขยายเป็นสองเมื่อจำเป็น
ข้อมูลจำเพาะทางเทคนิคสำหรับระบบไฟ DC ในตัวแบบแร็คเมาท์ 1U
|
รายการ |
ข้อมูลจำเพาะ |
|
ฟอร์มแฟกเตอร์ |
1U, 19" แบบติดตั้งบนแร็ค |
|
สล็อตเรียงกระแส |
2 (แบบถอดเปลี่ยนได้ทันที มี 1 รายการในรูปภาพ) |
|
แรงดันขาออก |
-48VDC (ระบุ) |
|
แรงดันไฟฟ้าขาเข้า |
90–290VAC (ขึ้นอยู่กับข้อมูลจำเพาะของวงจรเรียงกระแส) |
|
ขั้วต่อเอาท์พุต DC |
กระแสสูง OUT1+ / OUT1– (ชุด x2) |
|
อินเตอร์เฟซการตรวจสอบ |
ปุ่ม LCD + (ESC, UP, DN, ENT) |
|
พอร์ตการสื่อสาร |
แลน (RJ45), RS485 |
|
สัญญาณไอโอ |
DI/DO, อุณหภูมิ, แรงดันแบตเตอรี่, สัญญาณ SPD |
|
ระบายความร้อน |
การพาความร้อนตามธรรมชาติหรือแบบบังคับ (ขึ้นอยู่กับการกำหนดค่า) |
|
การต่อลงดิน |
จุดต่อสายดินด้านหน้า + เครื่องหมายความปลอดภัย |
|
อัตรากำลังโดยทั่วไป |
1.5kW – 3kW (ต่อช่องวงจรเรียงกระแส ขึ้นอยู่กับโมดูล) |
สถานการณ์การใช้งาน
สถานีฐานโทรคมนาคม 5G/4G
การควบคุมระบบสำรองแบตเตอรี่
ศูนย์ข้อมูลขนาดเล็ก
โหนดขอบเครือข่ายอุตสาหกรรม
ตู้ควบคุมการจราจรอัจฉริยะ
ที่พักพิงการตรวจสอบระยะไกล
บทสรุป
ระบบไฟฟ้ากระแสตรง 1U นี้นำเสนอโซลูชันขนาดกะทัดรัดแต่ทรงพลังสำหรับแหล่งจ่ายไฟ -48VDC ที่เชื่อถือได้ในสภาพแวดล้อมโทรคมนาคมและอุตสาหกรรมที่มีความต้องการสูง ด้วยการตรวจสอบแบบรวม การรองรับวงจรเรียงกระแสแบบแยกส่วน และ IO ที่ครอบคลุม จึงเป็นโซลูชันที่พร้อมสำหรับอนาคตสำหรับระบบไฟฟ้าแบบกระจายที่ทันสมัย
-
