อุปกรณ์ป้องกันการกระชับกระแสไฟฟ้า (SPD) สําหรับการกระจายพลังงาน 40kA การกระชับกระแสไฟฟ้า

อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับการจ่ายไฟ 40kA พอร์ตแจ้งเตือนระยะไกลสำหรับกระแสไฟกระชาก

รายละเอียดสินค้า

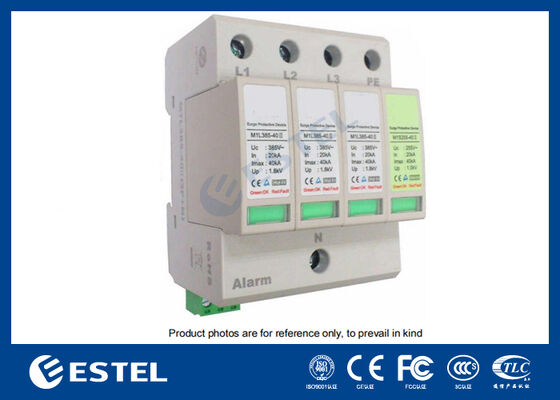

ที่M1L385-40 II อุปกรณ์ป้องกันไฟกระชาก (SPD)เป็นระบบป้องกันไฟฟ้าที่เชื่อถือได้สูง ออกแบบมาเพื่อปกป้องอุปกรณ์จากสภาวะแรงดันไฟเกินและไฟกระชากในระบบจำหน่ายไฟฟ้าแรงดันต่ำ อุปกรณ์นี้ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานที่จำเป็นต้องมีทั้งการป้องกันกระแสเกินและความร้อนเกิน โดยให้การป้องกันที่แข็งแกร่งสำหรับระบบไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

รุ่น M1L385-40 II เป็นไปตามมาตรฐานการป้องกันคลาส Cและสามารถทนกระแสไฟกระชากได้ถึง40kA(การทดสอบ 8/20μs) ทำให้เหมาะสำหรับใช้ในระบบจำหน่ายไฟฟ้าและอุปกรณ์ที่เสี่ยงต่อไฟกระชากชั่วคราว มันมาพร้อมกับกพอร์ตสัญญาณเตือนระยะไกล(การติดต่อแบบไม่มีการใช้งาน) ให้ผู้ใช้มีความสามารถในการตรวจสอบแบบเรียลไทม์และการแจ้งเตือนข้อผิดพลาดหรือความล้มเหลวที่อาจเกิดขึ้น จึงรับประกันความสมบูรณ์ของระบบอย่างต่อเนื่องและลดเวลาหยุดทำงาน

อุปกรณ์ได้รับการออกแบบให้มีฐานในตัวเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย ซึ่งโดยทั่วไปจะติดตั้งอยู่บนราง DIN 35 มมซึ่งเป็นแนวทางปฏิบัติทั่วไปสำหรับแผงสวิตช์อุปกรณ์ วิธีการติดตั้งนี้ช่วยให้แน่ใจว่า SPD สามารถแก้ไขได้อย่างปลอดภัยภายในระบบ โดยไม่กระทบต่อประสิทธิภาพโดยรวมของการตั้งค่าระบบไฟฟ้า อุปกรณ์ยังรองรับการเดินสายที่ยืดหยุ่นขนาดตั้งแต่1.5 มม.² ถึง 25 มม.²สำหรับการเชื่อมต่อที่ยืดหยุ่นและสูงถึง35 มม.²สำหรับการเชื่อมต่อที่แน่นหนา รองรับข้อกำหนดในการติดตั้งต่างๆ

ข้อมูลจำเพาะที่สำคัญ

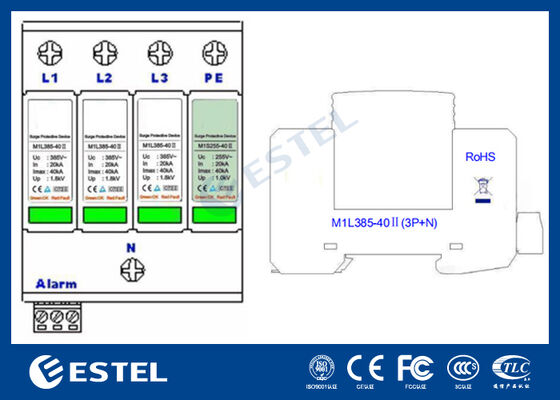

แบบอย่าง: M1L385-40 II (3P+N)

จัดอันดับแรงดันไฟฟ้าทำงาน: :

230V/400VAC (LN / N-PE)

จัดอันดับความถี่: 48Hz ถึง 62Hz

แรงดันไฟฟ้าที่ใช้งานสูงสุด: :

385V (LN) / 255V (N-PE)

กระแสไฟจำหน่ายที่กำหนด (ใน): :

20kA (LN; N-PE)

กระแสคายประจุสูงสุด (Imax): :

40kA (LN; N-PE)

ระดับการป้องกันแรงดันไฟฟ้า (ขึ้น): :

1.8kV (LN) / 1.0kV (N-PE)

ลักษณะแรงดันไฟฟ้าเกินชั่วคราว (TOV): :

5 วินาทีที่ 385V (LN) / 400V เป็นเวลา 5 วินาที

1200V (L-PE) / 200ms สำหรับลักษณะความล้มเหลว

กระแสไฟฟ้าลัดวงจร: :

25kArms

ขนาดสำหรับการเชื่อมต่อเทอร์มินัล: :

1.5 มม.² ถึง 25 มม.² (แบบยืดหยุ่น) / 35 มม.² (แบบแข็ง)

กระแสสูงสุดสำหรับพอร์ตสัญญาณเตือน: :

250V / 0.5A (ไฟฟ้ากระแสสลับ) 0.1A (กระแสตรง); 125V / 1A (ไฟฟ้ากระแสสลับ) 0.5A (กระแสตรง)

เชลล์เกรดหน่วงไฟ: :

UL94 V-0

เกรดไอพี: :

IP20

ระบบตรวจสอบสัญญาณเตือนภัย

ที่M1L385-40 IIคุณสมบัติ SPDพอร์ตสัญญาณเตือนระยะไกลที่ให้การตอบรับแบบเรียลไทม์เกี่ยวกับสถานะการทำงานของอุปกรณ์ ระบบสัญญาณเตือนภัยถูกเปิดใช้งานผ่านไม่มีการติดต่อใช้งานและช่วยในการรักษาประสิทธิภาพการดำเนินงานโดยการแจ้งเตือนผู้ใช้เมื่อจำเป็นต้องบำรุงรักษาหรือเปลี่ยนใหม่ เพื่อให้มั่นใจว่าอุปกรณ์หยุดทำงานน้อยที่สุด ฟังก์ชันการแจ้งเตือนระยะไกลยังทำให้ง่ายต่อการรวมเข้ากับระบบการตรวจสอบขนาดใหญ่ ปรับปรุงการกำกับดูแลสำหรับโครงสร้างพื้นฐานที่สำคัญ

คำแนะนำในการติดตั้ง

อุปกรณ์ถูกออกแบบให้ติดตั้งโดยผู้เชี่ยวชาญที่ได้รับอนุญาตเท่านั้น. โดยทั่วไปจะติดตั้งบน aราง DIN 35 มมภายในแผงสวิตช์อุปกรณ์ ควรต่อสาย SPD ตามคำแนะนำต่อไปนี้:

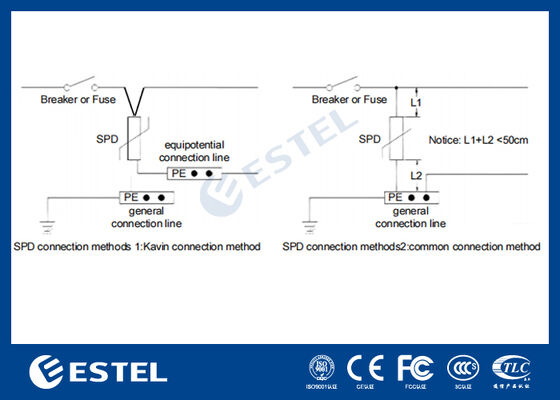

วิธีการเชื่อมต่อ: สามารถใช้การเชื่อมต่อแบบขนานทั่วไปสำหรับการเดินสายไฟได้สูงสุด16 ตร.มมลวดทองแดงหลายเส้น ความยาวรวมของสายเชื่อมต่อไม่ควรเกิน0.5 เมตร.

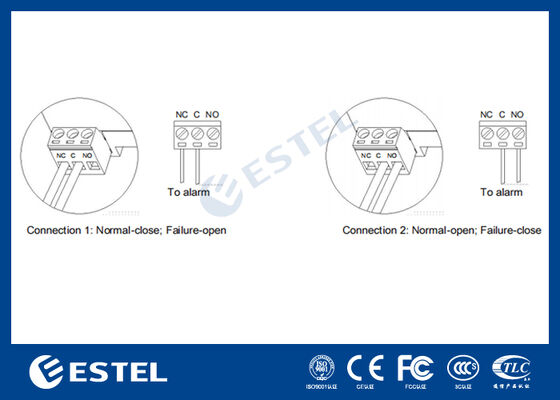

ที่ขั้วต่อการเชื่อมต่อสัญญาณเตือนตั้งอยู่ที่ด้านล่างของสายดิน สำหรับการตรวจสอบระยะไกล ผู้ใช้ควรดึงปลั๊กสายไฟและสอดสายสัญญาณเตือนเข้าไปในรูที่เหมาะสมในปลั๊กสายไฟ จากนั้นเสียบปลั๊กเข้าไปในตำแหน่งเดิมแล้วขันสกรูให้แน่น

เมื่อปฏิบัติตามคำแนะนำที่ให้มา อุปกรณ์นี้สามารถรวมเข้ากับระบบไฟฟ้าได้ โดยให้การป้องกันที่แข็งแกร่งต่อไฟกระชาก และรับประกันการทำงานที่ต่อเนื่องและเชื่อถือได้

ประโยชน์ของอุปกรณ์ป้องกันไฟกระชาก M1L385-40 II:

ความจุกระแสไฟกระชากสูง: มีกระแสคายประจุสูงสุดที่40kASPD นี้สามารถรองรับไฟกระชากและแรงดันไฟฟ้าชั่วคราวที่มีนัยสำคัญ ให้การป้องกันที่ดีเยี่ยมสำหรับอุปกรณ์ที่มีความละเอียดอ่อน

ความสามารถในการตรวจสอบระยะไกล: บิวท์อินพอร์ตสัญญาณเตือนระยะไกลช่วยให้สามารถติดตามและบำรุงรักษาได้ง่าย ทำให้มั่นใจได้ว่าปัญหาต่างๆ จะได้รับการแก้ไขอย่างรวดเร็ว

การติดตั้งที่ใช้งานง่าย: เดอะการติดตั้งราง DINระบบทำให้การติดตั้งง่ายขึ้นและทำให้ง่ายต่อการรวมเข้ากับโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่

ช่วงการป้องกันแรงดันไฟฟ้ากว้าง: สามารถทนแรงดันไฟฟ้าได้สูงสุด385V(แอลเอ็น) และ255V(N-PE) ทำให้เหมาะสมกับการใช้งานที่หลากหลายในระบบจำหน่ายไฟฟ้า

ทนทานและปลอดภัย: เดอะเปลือกหน่วงไฟ (UL94 V-0)และการป้องกัน IP20ตรวจสอบให้แน่ใจว่าอุปกรณ์ยังคงปลอดภัยและทนทานในสภาพแวดล้อมการทำงานต่างๆ

พื้นที่ใช้งาน:

ระบบจำหน่ายไฟฟ้า: ปกป้องระบบไฟฟ้าจากสภาวะแรงดันไฟฟ้าเกินชั่วคราวที่อาจสร้างความเสียหายให้กับส่วนประกอบที่มีความละเอียดอ่อน

อุปกรณ์โทรคมนาคม: รับประกันความปลอดภัยของอุปกรณ์โทรคมนาคมโดยป้องกันไฟกระชากไม่ให้ส่งผลกระทบต่อประสิทธิภาพ

ระบบไฟฟ้าอุตสาหกรรม: ปกป้องเครื่องจักรและอุปกรณ์อุตสาหกรรมจากข้อผิดพลาดทางไฟฟ้าที่อาจทำให้เกิดการหยุดทำงานหรือความเสียหาย

ระบบพลังงานทดแทน: ปกป้องระบบพลังงานแสงอาทิตย์ ลม และระบบพลังงานทดแทนอื่นๆ จากไฟกระชากที่เกิดจากปัจจัยภายนอก

สรุป

ที่M1L385-40 II อุปกรณ์ป้องกันไฟกระชากให้การป้องกันที่มีประสิทธิภาพสูงสำหรับระบบไฟฟ้าและอุปกรณ์ที่มีความละเอียดอ่อนต่อแรงดันไฟฟ้าเกิน ไฟกระชาก และข้อผิดพลาดทางไฟฟ้า ด้วยความจุกระแสไฟกระชากสูง คุณสมบัติการตรวจสอบระยะไกล และการติดตั้งที่ง่ายดายผ่านการติดตั้งราง DINเป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานด้านอุตสาหกรรม โทรคมนาคม และการจ่ายพลังงาน
