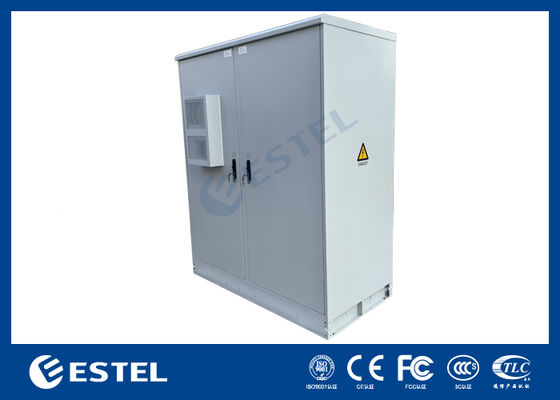

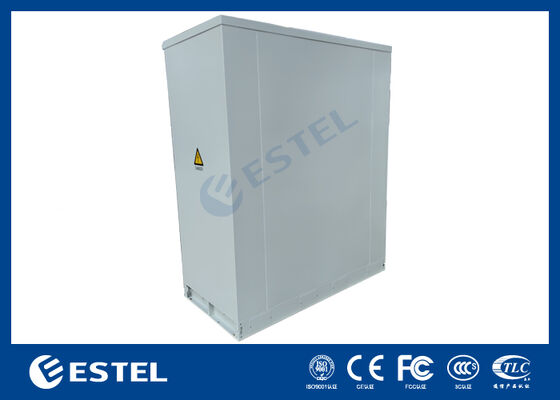

ตู้โทรคมนาคมกลางแจ้ง 42U สองช่อง 2400 × 1000 × 2100 มม. ตู้ผนังเดี่ยวพร้อมช่องใส่แบตเตอรี่

ภาพรวม

ตู้โทรคมนาคมกลางแจ้งแบบสองช่องความจุขนาดใหญ่เป็นตู้ที่แข็งแกร่งและทนทานต่อสภาพอากาศ ออกแบบมาสำหรับโทรคมนาคมกลางแจ้ง การสำรองพลังงาน การกระจายไฟเบอร์ และการรวมอุปกรณ์เครือข่าย ออกแบบมาสำหรับไซต์การสื่อสารขนาดกลางถึงขนาดใหญ่ ตู้นี้รวมรูปแบบภายในที่กว้างขวาง การปกป้องสิ่งแวดล้อมที่แข็งแกร่ง และการเข้าถึงแบบแยกส่วนที่ปลอดภัยไว้ในโซลูชันครบวงจรที่เดียว

ด้วยช่องใส่แบตเตอรี่เฉพาะ ส่วนชั้นวางอุปกรณ์มาตรฐานขนาด 19 นิ้ว และช่องกระจายไฟเบอร์แบบอิสระ ตู้นี้ช่วยให้สามารถแยกพลังงาน อุปกรณ์ที่ทำงานอยู่ และสายเคเบิลแบบออปติกได้อย่างมีประสิทธิภาพ โครงสร้างที่ขยายใหญ่ขึ้นทำให้มีพื้นที่การติดตั้งมากขึ้น การแยกความร้อนที่ดีขึ้น และการบำรุงรักษาที่ง่ายขึ้น ทำให้เหมาะสำหรับผู้ให้บริการโทรคมนาคม โครงสร้างพื้นฐานบรอดแบนด์ ระบบเมืองอัจฉริยะ และโครงการการสื่อสารกลางแจ้งที่สำคัญ

คุณสมบัติที่สำคัญ

ความจุขนาดใหญ่สองช่อง

ตู้ใช้โครงสร้างสองช่องเพื่อแยกฟังก์ชันระบบที่แตกต่างกันภายในตู้เดียว ช่องด้านซ้ายได้รับการออกแบบสำหรับแบตเตอรี่หรืออุปกรณ์ไฟฟ้าสำรอง ช่องตรงกลางได้รับการกำหนดค่าสำหรับอุปกรณ์โทรคมนาคมแบบติดตั้งบนชั้นวางขนาด 19 นิ้ว และช่องด้านขวาใช้สำหรับการกระจายการส่งผ่านไฟเบอร์ การเดินสายเคเบิล หรืออุปกรณ์เสริม เค้าโครงนี้ปรับปรุงความปลอดภัยในการปฏิบัติงาน การควบคุมความร้อน และประสิทธิภาพการบำรุงรักษา

โครงสร้างผนังสองชั้นอะลูมิเนียม

ตัวตู้สร้างด้วยอะลูมิเนียมผนัง 2 ชั้น ทนทานต่อการกัดกร่อน ความทนทานของโครงสร้าง และน้ำหนักที่ลดลง การออกแบบผนังสองชั้นหุ้มฉนวนช่วยลดความร้อนจากแสงอาทิตย์ และสนับสนุนสภาพการทำงานภายในที่มั่นคงยิ่งขึ้น โดยเฉพาะอย่างยิ่งในการติดตั้งกลางแจ้งที่มีอุณหภูมิสูง

การป้องกันสภาพอากาศ IP55

ตู้นี้ออกแบบมาเพื่อการใช้งานกลางแจ้ง โดยให้การป้องกันฝุ่นและละอองน้ำในระดับ IP55 ทำให้เหมาะสำหรับสถานีฐานโทรคมนาคม โหนดการสื่อสารริมถนน โครงสร้างพื้นฐานด้านสาธารณูปโภค และการใช้งานภาคสนามแบบเปิดโล่งอื่นๆ

การเข้าถึงประตูอิสระที่ปลอดภัย

แต่ละช่องมีประตูหน้าอิสระและระบบล็อคสามจุด การออกแบบนี้ช่วยเพิ่มการควบคุมการเข้าถึง ปรับปรุงความปลอดภัยของบริการ และลดความเสี่ยงของการเข้าถึงโดยไม่ได้รับอนุญาต นอกจากนี้ยังสามารถให้การสนับสนุนกุญแจล็อคได้ในกรณีที่จำเป็นต้องมีการรักษาความปลอดภัยเพิ่มเติม

การจัดการความเย็นและสายเคเบิลที่ยืดหยุ่น

ตู้รองรับการระบายอากาศตามธรรมชาติ พัดลมระบายความร้อน เครื่องแลกเปลี่ยนความร้อน หรือเครื่องปรับอากาศ ขึ้นอยู่กับความต้องการของสถานที่ พอร์ตทางเข้าสายเคเบิลด้านล่างช่วยให้จัดเส้นทางสายไฟ สายสัญญาณ และสายไฟเบอร์ได้อย่างเรียบร้อย ช่วยรักษารูปแบบภายในที่สะอาดและเป็นระเบียบ

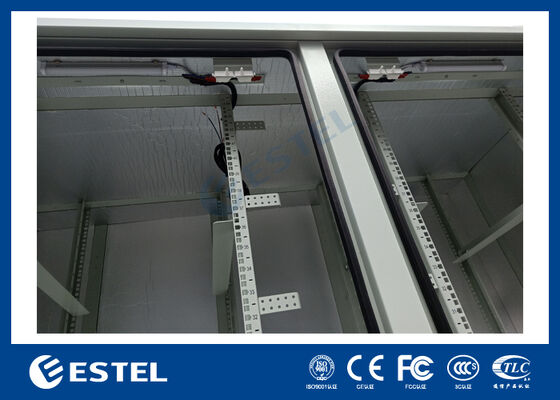

โครงสร้างผลิตภัณฑ์และการกำหนดค่าภายใน

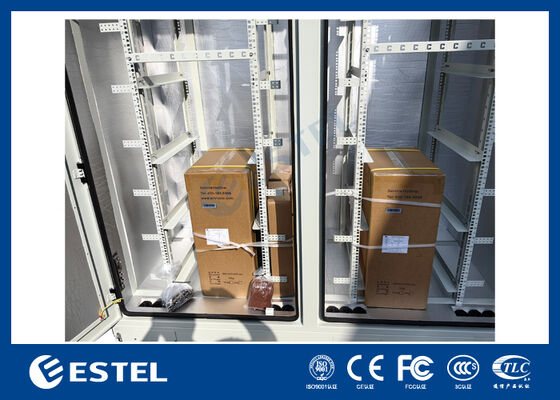

ช่องด้านซ้าย – ส่วนแบตเตอรี่

ส่วนนี้ออกแบบมาสำหรับแบตเตอรี่สำรอง ระบบไฟฟ้ากระแสตรง หรือส่วนประกอบกักเก็บพลังงานที่เกี่ยวข้อง โดยการแยกแบตเตอรี่ออกจากอุปกรณ์โทรคมนาคมที่ใช้งานอยู่ ตู้จะช่วยลดปฏิสัมพันธ์ทางความร้อนและเพิ่มความปลอดภัยในการปฏิบัติงาน

ช่องด้านขวา – ส่วนจำหน่ายสายส่งไฟเบอร์

ช่องด้านขวาได้รับการกำหนดค่าสำหรับแผงแพทช์ไฟเบอร์ ถาดประกบ อุปกรณ์เสริมการจัดการสายเคเบิล และส่วนประกอบการกำหนดเส้นทางสัญญาณ พื้นที่ไฟเบอร์เฉพาะนี้สนับสนุนการจัดวางสายเคเบิลที่สะอาดขึ้น และช่วยลดการรบกวนระหว่างระบบออปติกและระบบไฟฟ้า

ข้อควรพิจารณาในการติดตั้ง

การติดตั้งแบบติดตั้งบนพื้นเพื่อความมั่นคงกลางแจ้ง

เนื่องจากมีขนาดใหญ่กว่าและมีความจุสูงกว่า ตู้นี้จึงได้รับการออกแบบสำหรับการติดตั้งแบบยึดพื้น แนะนำให้ใช้ฐานคอนกรีตหรือแท่นเหล็กที่มั่นคงเพื่อความปลอดภัยของโครงสร้างและความน่าเชื่อถือกลางแจ้งในระยะยาว

การกำหนดค่าการทำความเย็นที่เหมาะสม

สำหรับอุปกรณ์โทรคมนาคมที่มีภาระงานสูงหรือการปรับใช้ในสภาพอากาศร้อน แนะนำให้ใช้ระบบระบายความร้อนแบบแอคทีฟ เช่น เครื่องปรับอากาศ DC หรือเครื่องแลกเปลี่ยนความร้อน สำหรับการใช้งานที่มีน้ำหนักเบา การระบายอากาศแบบกรองหรือการระบายความร้อนด้วยพัดลมอาจเพียงพอ ขึ้นอยู่กับข้อกำหนดการกระจายความร้อนภายใน

การเดินสายเคเบิลและการแยกช่อง

ควรวางแผนการเข้าใช้สายเคเบิลด้านล่างล่วงหน้าเพื่อแยกสายไฟ สายดิน สายสื่อสาร และไฟเบอร์ออปติก การกำหนดเส้นทางที่เหมาะสมช่วยเพิ่มความปลอดภัย การเข้าถึงการบำรุงรักษา และความน่าเชื่อถือในระยะยาว

การใช้งาน

สถานีฐานโทรคมนาคม

เหมาะสำหรับไซต์กลางแจ้ง 4G และ 5G ที่ต้องการแบตเตอรี่สำรอง อุปกรณ์สื่อสารแบบติดตั้งบนชั้นวาง และการจัดการไฟเบอร์ในตู้รวมเพียงตู้เดียว

การเข้าถึงไฟเบอร์และเครือข่ายบรอดแบนด์

เหมาะสำหรับจุดกระจายไฟเบอร์ โหนดส่งผ่านการเข้าถึง และไซต์ขยายเครือข่ายกลางแจ้งที่จำเป็นต้องมีการจัดการสายเคเบิลและการป้องกันสภาพอากาศ

โครงสร้างพื้นฐานเมืองอัจฉริยะ

สามารถใช้กับระบบจราจร ระบบควบคุมไฟอัจฉริยะ ระบบเฝ้าระวังด้านหลัง จุดเชื่อมต่อเครือข่ายสาธารณะ และโครงสร้างพื้นฐานดิจิทัลกลางแจ้งอื่นๆ

ระบบสื่อสารอุตสาหกรรมและสาธารณูปโภค

โซลูชันที่ใช้งานได้จริงสำหรับสาธารณูปโภคด้านพลังงาน โครงการพลังงานทดแทน เครือข่ายการขนส่ง และโหนดการสื่อสารทางอุตสาหกรรมที่ต้องการที่อยู่อาศัยอุปกรณ์กลางแจ้งที่ปลอดภัย
