กล่องแบตเตอรี่กลางแจ้ง 40U ปรับแต่ง IP55 กล่องประกอบง่าย
รายละเอียดสินค้า
ตู้แบตเตอรี่กลางแจ้ง 40U IP55
,เครื่องเย็นแบตเตอรี่ภายนอก
,กล่องแบตเตอรี่ที่รวบรวมได้ง่าย 40U

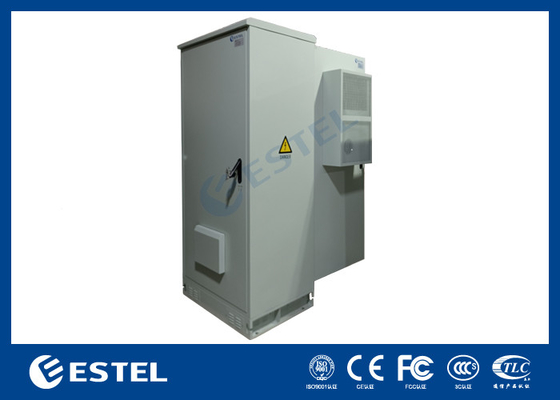

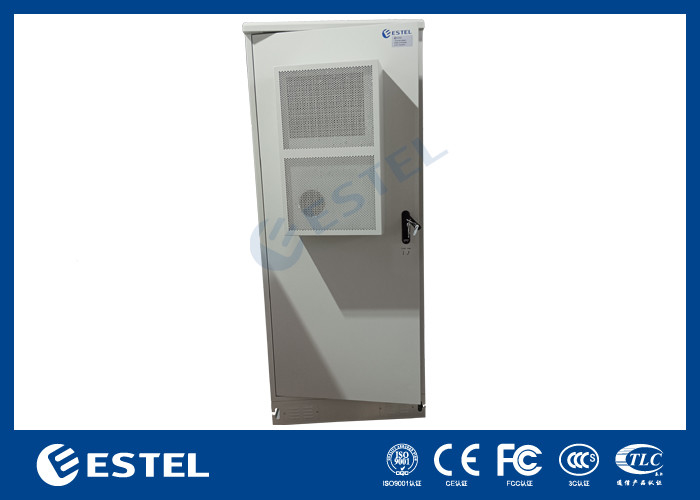

ตู้แบตเตอรี่กลางแจ้ง 40U ตู้ประกอบ IP55 แบบกำหนดเองพร้อมระบบทำความเย็น
1. ตู้แบตเตอรี่กลางแจ้ง 40U ปรับแต่งตู้ประกอบ IP55 ได้อย่างง่ายดายพร้อมคุณสมบัติระบายความร้อน
-
ตัวตู้สามารถกันฝุ่น กันแดด และกันฝน ซึ่งใช้ในสภาพแวดล้อมกลางแจ้ง
-
การระบายความร้อนของตู้: พัดลมและเครื่องปรับอากาศ (ตัวเลือกการระบายความร้อนอื่นๆ: เครื่องแลกเปลี่ยนความร้อน) MTBF≥50000ชม
-
รูปแบบของตู้มีความสมเหตุสมผล ซึ่งจะช่วยให้เข้าถึงสายเคเบิล ยึด และต่อสายดินได้สะดวก มีรูทางเข้าแยกสำหรับสายไฟ สายสัญญาณ และสายออปติก
-
สายเคเบิลทั้งหมดที่ใช้ในตู้ทำจากวัสดุหน่วงไฟ
2. ตู้แบตเตอรี่กลางแจ้ง 40U ปรับแต่งตู้ประกอบ IP55 ได้อย่างง่ายดายพร้อมรายละเอียดการระบายความร้อน:
-
วัสดุตู้: ตู้ทำจากเหล็กชุบสังกะสีมีผนังสองชั้นความหนาของแผ่นด้านนอก: 1.5 มม. ความหนาของแผ่นด้านใน: 0.8 มม. มีฉนวนกันความร้อนระหว่างผนังด้านในและผนังด้านนอก วัสดุฉนวนคือ PEF 20 มม. ค่าสัมประสิทธิ์ฉนวนความร้อน: 0.035W/m·K ตู้เป็นแบบประกอบ
-

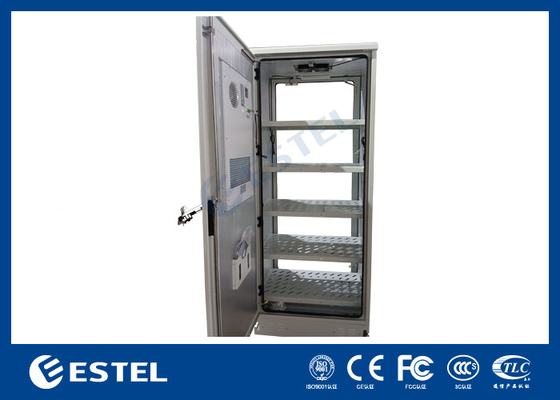

โครงสร้างตู้: ตู้มีชั้นวางแบตเตอรี่สำหรับวางแบตเตอรี่ ตู้ประกอบด้วยเครื่องปรับอากาศและพัดลม Peltier หนึ่งตัว ติดตั้งที่ประตูหน้า
-
ประตูตู้และล็อค: ตู้มีประตูหน้าหนึ่งบาน ประตูตู้ใช้โครงสร้างแบบฝัง มุมเปิดประตูมีขนาดใหญ่กว่า 110° และอุปกรณ์จำกัดประตูสามารถจำกัดมุมเปิดได้ ตัวล็อคเป็นแบบล็อคสามจุดป้องกันการโจรกรรมรองรับกุญแจล็อค
3. ตู้แบตเตอรี่กลางแจ้ง 40U ปรับแต่งตู้ประกอบได้อย่างง่ายดาย IP55 รายละเอียดด่วน:
|
สถานที่กำเนิด: เซินเจิ้น จีน (แผ่นดินใหญ่) |
ขนาดภายนอก: สูง×กว้าง×ลึก 2100×900×700มม |
|
ชื่อยี่ห้อ: ESTEL |
โครงสร้าง: ผนังเดี่ยวพร้อมฉนวน |
|
หมายเลขรุ่น:ET9070210-40U |
เค้าโครงตู้: หนึ่งช่องสำหรับติดตั้งแบตเตอรี่ |
|
ชื่อสินค้า: ตู้แบตเตอรี่กลางแจ้ง |
ล็อคตู้: ล็อคสามจุดป้องกันการโจรกรรม |
|
การรับรอง: ISO9001, IP55 |
ระดับการป้องกัน: IP55 |
|
ใบสมัคร: สถานีฐานโทรคมนาคมกลางแจ้ง |
ช่องต่อสายเคเบิล: ที่ด้านล่างของตู้ |
|
วัสดุ: เหล็กชุบสังกะสี |
ไฟส่องสว่าง: หลอดไฟ LED DC48V |
|
ฉนวนกันความร้อน: PEF |
การป้องกันสายดิน: แท่งทองแดง |
|
สี: สีเทา (รองรับการสั่งทำพิเศษ) |
ระบบทำความเย็น: เครื่องปรับอากาศ 220VAC 50/60Hz |
|
การเคลือบผิว: เคลือบผงกลางแจ้งป้องกันการกัดกร่อน |
ตัวเลือกการทำความเย็นอื่น ๆ : เครื่องแลกเปลี่ยนความร้อน |
4. ตู้แบตเตอรี่กลางแจ้ง 40U ปรับแต่ง IP55 ได้อย่างง่ายดายประกอบตู้ข้อมูลจำเพาะ:
|
การกำหนดค่า |
รายการ |
พารามิเตอร์ทางเทคนิค |
||
|
ตู้ |
แบบอย่าง |
ET9070210-40U |
||
|
ระดับการป้องกัน |
IP55 |
|||
|
มิติภายนอก |
H2100mm×W900mm×D700mm (สามารถปรับแต่งได้) |
|||
|
มิติภายใน |
ราง 19 นิ้ว 40U |
|||
|
วัสดุ |
เหล็กชุบสังกะสี หนา 1.2 มม. ผนังเดี่ยว ความหนาของชิ้นส่วนลูกปืน : 2.0 มม |
|||
|
ฉนวนกันความร้อน |
พีอีเอฟ 20มม |
|||
|
การเคลือบผิว |
เคลือบผงโพลีเอสเตอร์ |
|||
|
สี |
RAL7035 |
|||
|
ล็อค |
ระบบล็อคสามจุดป้องกันการโจรกรรม |
|||
|
บานพับ |
บานพับด้านใน |
|||
|
ตัวเลือกการติดตั้ง |
ติดพื้น |
|||
|
การกำหนดเส้นทางสายเคเบิล |
สายเข้าและออกจากด้านล่างของตู้ |
|||
|
การซ่อมบำรุง |
ประตูหน้าหนึ่งบาน การบำรุงรักษาด้านหน้า |
|||
|
ระบายความร้อน |
ตัวเลือก |
เครื่องปรับอากาศ AC |
เครื่องปรับอากาศดีซี |
พัดลม |
|
ความสามารถในการทำความเย็น |
1500W |
/ |
|
|
|
แรงดันไฟฟ้าขาเข้า |
220VAC 60เฮิร์ต |
/ |
|
|
|
การสื่อสาร |
อาร์เอส485 |
/ |
|
|
|
เซนเซอร์ |
เซ็นเซอร์ประตู |
|||
|
คนอื่น |
หลอดไฟ LED เพื่อการส่องสว่าง |
|||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน |
-40°C ~+55°C (+รังสีดวงอาทิตย์) |
||
|
อุณหภูมิในการจัดเก็บ |
-40°C~+70°C |
|||
|
ความชื้นในการทำงาน |
5%~95%(ไม่มีการควบแน่น) |
|||
|
ระดับความสูงในการทำงาน |
0~4000 เมตร |
|||
5. ไดอะแกรมมิติ
6. การออกแบบป้องกันการโจรกรรมล็อคประตู
-
ความต้านทานต่อความเสียหายของล็อคป้องกันการโจรกรรมเป็นไปตามข้อกำหนด GA/T 73-1994 “ล็อคป้องกันการโจรกรรมแบบกลไก” คลาส B ซึ่งรองรับกุญแจล็อค
-
ล็อคสามจุด
7. ช่องต่อสายเคเบิล
สายป้อนและสายภายนอกอื่นๆ ทั้งหมดใช้วิธีการเดินสายด้านล่าง
8. การป้องกันสายดิน
-
ตู้มีแท่งทองแดงกราวด์พร้อมเคลือบป้องกันการกัดกร่อน มีสกรูเพียงพอสำหรับขั้วต่อสายไฟ
-
ส่วนที่เป็นโลหะของตู้ควรเชื่อมต่อถึงกันและเชื่อมต่อกับแถบกราวด์ ความต้านทานการเชื่อมต่อระหว่างสองจุดใดๆ ต่ำกว่า 0.1Ω
-
การต่อสายดินป้องกันของอุปกรณ์อื่นๆ ภายในตู้ควรเชื่อมต่อกับแถบสายดิน
9. การเชื่อมต่อและการยึด
-
ใช้การเชื่อมต่อแบบเกลียวป้องกันการหลวมเป็นการเชื่อมต่อโครงสร้างและตัวยึด สลักเกลียวสำหรับยึดตู้ใช้สลักเกลียวชุบสังกะสีแบบจุ่มร้อน
-
บานพับประตูใช้โหมดบานพับด้านใน
10. ลักษณะและการรักษาพื้นผิว
การเคลือบผิวตู้เป็นการเคลือบผงพิเศษกลางแจ้งโดยมีสีขาวเทา (PANTONE 428C) การเคลือบเป็นไปตามข้อกำหนด GB/T 3181-2008
11. ติดตั้งเซนเซอร์ประตู เซนเซอร์ตรวจจับควัน และหลอดไฟ LED ไว้ด้านบน
