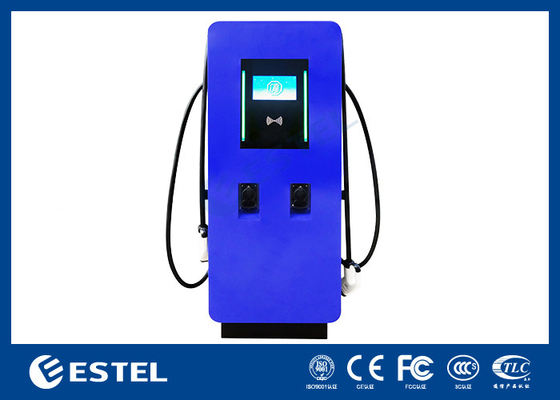

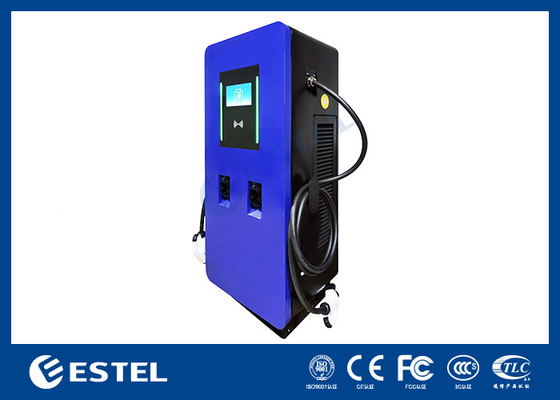

60kw 90kw 120kw 150kw EV DC สถานีชาร์จเร็ว
รายละเอียดสินค้า
สถานีชาร์จเร็วไฟฟ้าไฟฟ้าแบบ DC ขนาด 60kW
,สถานีชาร์จเร็วไฟฟ้าไฟฟ้าไฟฟ้า 150kw DC
,เครื่องชาร์จรถยนต์ไฟฟ้าที่ติดอยู่บนพื้นแบบ DC
60kw 90kw 120kw 150kw สถานีการชาร์จด่วน Dc สําหรับรถไฟฟ้า สถานีการชาร์จด่วน Dc Ev ระดับการค้า 3
1ปริมาตรเทคนิค
ผู้ผลิตไม่รับผิดชอบต่อความเสียหาย, ความสูญเสีย, ค่าใช้จ่ายหรือค่าใช้จ่ายที่เกิดขึ้น
โดยผู้ใช้ EVSE (ตัวอย่างเช่นช่างติดตั้งหรือเจ้าของ EVSE) หาก
ผลกระทบ, ความสูญเสีย, ค่าใช้จ่ายหรือค่าใช้จ่ายดังกล่าว เกิดจากการไม่ปฏิบัติตามคําแนะนําความปลอดภัยที่เกี่ยวข้องที่ให้โดยผู้ผลิต รวมถึง แต่ไม่จํากัดแก่:
• การขาดไฟฟ้า หรือการตัดไฟฟ้าให้กับ EVSE
• การสะสมของสกปรกหรือการเข้าของสารต่างประเทศใน EVSE
• การทุบของส่วนประกอบ
• การปรับปรุงการปรับปรุงหรือการปรับปรุงอุปกรณ์หรือการใช้งานของมัน
• ความเสียหายของซอฟต์แวร์หรือฮาร์ดแวร์ เนื่องจากปัญหาด้านความปลอดภัยไอที เช่น แต่ไม่จํากัดต่อการหลุดออกของไวรัสหรือการแฮ็คระบบด้วยวิธีร้ายแรง
• ความเสียหายหรือความล้มเหลวของอุปกรณ์ที่เกิดจากแมลงรังสิต, ปรสิตแมลง หรืออื่นๆ
• ความเสียหายหรือความล้มเหลวที่เกิดจากความผิดพลาดของอุปกรณ์อื่น ๆ ที่เชื่อมต่อกับ
ขอบเขตของงาน
• ความเสียหายหรือความเสียหายที่เกิดจากการอันตราย เช่น ไฟไหม้ น้ําท่วม พายุ หรืออื่นๆ หรือ
การระบายหรือการรั่วไหลของสารเคมีหรือสารอันตรายลงใน EVSE
• การค้นหาความผิดพลาดที่เกิดจากปัญหาที่มาจากแหล่งที่อยู่ภายนอกวงกว้างของงาน
• การติดตั้งที่ไม่เป็นมืออาชีพหรือไม่ถูกต้อง การติดตั้งที่ไม่สอดคล้องกับมาตรฐาน หรือการติดตั้งที่ไม่ปฏิบัติตามคําแนะนําการติดตั้งที่อยู่ในคู่มือเฉพาะสินค้า
• การใช้งานที่ไม่ถูกต้อง (ผิดข้อบังคับความต้องการทางเทคนิคหรือรายละเอียดหรือคู่มือของสินค้า)ความละเลยหรือการซ่อมแซมที่ทําโดยเจ้าของ (หรือบุคคลที่สามใด ๆ ที่ไม่ได้รับอนุญาตจาก TCHARGE).
• การไม่ปฏิบัติตามระเบียบความปลอดภัยที่ใช้ได้ หรือมาตรฐานทางกฎหมายอื่นๆ โดยฝ่ายอื่นนอกจาก TCHARGE
• อุปกรณ์อากาศไม่เพียงพอของ EVSE
• การทํางานของ EVSE นอกสภาพการออกแบบ
• การย้าย EVSE จากสถานที่การติดตั้งเดิมหรือการเปลี่ยนแปลงการออกแบบระบบทั้งหมด
• ทําการเปลี่ยนแปลงใน EVSE เพียงถ้าผู้ผลิตอนุมัติการเปลี่ยนแปลงด้วยข้อเขียน
2รายละเอียด
| เลขรายการ | E3P-60K-D2-100A-EU01 | |
|
พลัง input |
ระดับการเข้า | AC380V 3ph Wye100A สูงสุด |
| จํานวนระยะ / สาย | 3ph / L1, L2, L3, N, PE | |
| ค่าประสิทธิภาพ | > 098 | |
| THD ปัจจุบัน | < 5% | |
| ประสิทธิภาพ | > 95% | |
|
พลัง output |
พลังการออก | 60kW (2ปืน) |
| ระยะความกระชับกําลังออก | DC200V-1000V | |
| ปัจจุบันการออกระดับ | 150A*2 | |
| ความแม่นยําของผลิต | < 0.5% (แรงดันและกระแส) | |
| การคุ้มครอง | การคุ้มครอง | อุณหภูมิสูงเกินความแรงกดต่ําเกินความแรงกดสูงเกินความแรงกดสูง ป้องกันการกระชับกระแส สั้นสั้น อุณหภูมิสูงเกินความแรงกดสูงเกินความแรงกดต่ํา |
| อินเตอร์เฟซและการควบคุม | การแสดง | 10 ช่องจอสัมผัส |
| ภาษาสนับสนุน | ภาษาอังกฤษ (ภาษาอื่นๆ สามารถใช้ได้ตามคําขอ) | |
| ตัวเลือกการชําระค่าบริการ | ตัวเลือกการชําระค่าธรรมเนียมที่ให้ตามคําขอ: ค่าธรรมเนียมตามระยะเวลา ค่าธรรมเนียมตามพลังงาน ค่าธรรมเนียมตามค่าธรรมเนียม | |
| สังคม | อุณหภูมิการทํางาน | ลบ 20 °C ถึง + 55 °C (ลดความร้อนเมื่อเกิน 55 °C) |
| อุณหภูมิการเก็บรักษา | -40 °C ถึง +70 °C | |
| ความชื้น | ความชื้นสัมพัทธ์ < 95% ไม่ปรับความชื้น | |
| ความสูง | สูงสุด 2000 m (6000 ฟุต) | |
| เครื่องจักรกล | การป้องกันการเข้า | IP54 |
| รอบคุ้มกันต่อแรงกระแทกทางกลภายนอก | IK10 ตาม IEC 62262 | |
| การเย็น | พลากาศแรง | |
| ความยาวของสายชาร์จ | 5 เมตร | |
| ขนาด (W*D*H) mm | 700*780*1720 มม. | |
| น้ําหนัก | 300 กก. |
3. แผนผังมิติ
4สภาพการติดตั้ง
1เครื่องชาร์จควรติดตั้งบนพื้นฐานคอนกรีตเรียบ โดยมีช่องทางเข้าสายไฟ
2ความชันตั้งต่ํากว่า 5%
3ปรับส่วนล่างของเครื่องชาร์จด้วยสกรู M8 จํานวน 8 ชิ้น ที่ติดอยู่ในพื้นฐาน
4.เก็บระยะห่างอย่างน้อย 100 ซม.รอบเครื่องชาร์จเพื่อการระบายความร้อนและการทํางาน
5- แนะนําให้มีผ้าม่าน
5รายละเอียดสถานีชาร์จ DC

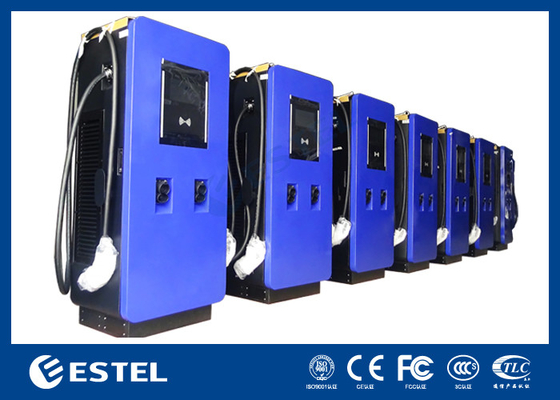

5โครงการ Case Show
6ให้แน่ใจว่าการจําหน่ายพลังงาน EVSE ถูกตัด
• งานอื่น ๆ จะถูกปฏิบัติโดยบุคลากรที่มีคุณสมบัติ
• ให้คนที่ไม่ได้รับอนุญาตอยู่ห่างกันอย่างปลอดภัยระหว่างการทําความสะอาดหรือการบํารุงรักษา
• ใช้ อุปกรณ์ ป้องกัน ตัว ตน ที่ ถูก ต้อง
กําหนดการบํารุงรักษาสําหรับเจ้าของ
| งาน | ความถี่ | ขั้นตอน |
| ทําความสะอาดตู้ | 4 เดือน | |
| ตรวจสอบการเสียหายของสายไฟฟ้าและสายเชื่อม | 3 เดือน | |
| ตรวจดูว่ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า |
6 เดือน
|
|
| เปลี่ยนเครื่องกรองอากาศ | 1 ปี | |
| ให้แน่ใจว่าผู้ผลิตดูแล EVSE | 1 ปี | |
|
เปลี่ยนฟิลลอกอากาศ อีสเตอร์ |
หลังจากปีแรก แล้วอีก 2 ปี |
