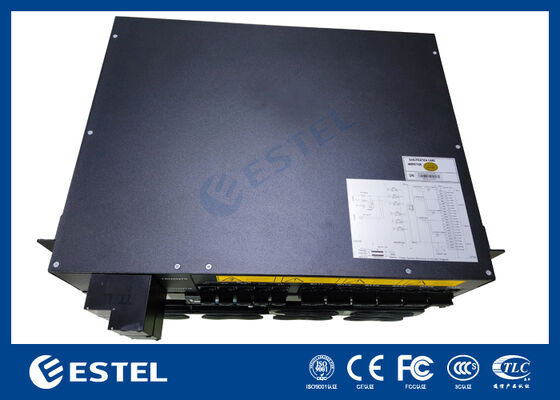

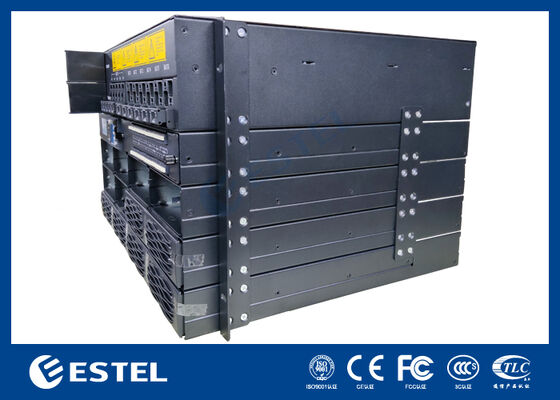

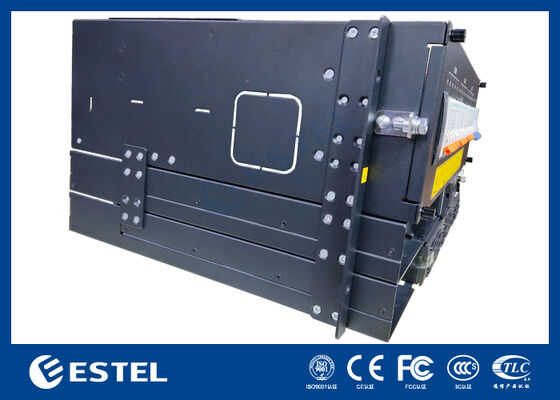

ระบบกระจายพลังงานแบบโมดูล 19 นิ้ว DC สําหรับเครือข่ายโทรคมนาคม พร้อมอินพุตแบตเตอรี่และการติดตามที่บูรณาการ
รายละเอียดสินค้า
ระบบพลังงานแบบโมดูล 19 นิ้ว DC
,การจัดจําหน่ายพลังงานโทรคมนาคมด้วยอินทุตแบตเตอรี่
,ระบบพลังงานโทรคมนาคมติดตามบูรณาการ
ระบบจำหน่ายไฟฟ้ากระแสตรงแบบโมดูลาร์ขนาด 19 นิ้วสำหรับเครือข่ายโทรคมนาคมที่มีอินพุตแบตเตอรี่และการตรวจสอบแบบรวม
รายละเอียดสินค้าของระบบจำหน่ายไฟฟ้ากระแสตรง
ระบบจำหน่ายไฟ DC แบบโมดูลาร์ขนาด 19 นิ้วได้รับการออกแบบสำหรับการใช้งานโทรคมนาคมที่จำเป็นต้องมีการกระจายไฟ DC แบบรวมศูนย์ที่เชื่อถือได้ ระบบนี้เหมาะอย่างยิ่งสำหรับตู้โทรคมนาคม ห้องสื่อสาร และศูนย์ข้อมูล รองรับการกระจายพลังงานสำหรับอุปกรณ์โทรคมนาคมหลากหลายประเภท อุปกรณ์นี้มีเอาต์พุตตัวป้อนแบบโมดูลาร์ อินพุตแบตเตอรี่ และติดตั้งตัวควบคุมเพื่อให้ตรวจสอบและควบคุมได้ง่าย
คุณสมบัติที่สำคัญของระบบจำหน่ายไฟฟ้ากระแสตรง
-
กำลังการผลิตไฟฟ้าสูง: ออกแบบมาเพื่อรองรับการใช้งานด้านโทรคมนาคมที่มีความต้องการสูงและการกระจายพลังงานที่มีประสิทธิภาพสูง
-
การออกแบบแบบแยกส่วน: การกำหนดค่าที่ยืดหยุ่นพร้อมเอาต์พุตตัวป้อน DC หลายตัวและอินพุตแบตเตอรี่เพื่อความซ้ำซ้อน
-
การตรวจสอบแบบรวม: ตัวควบคุมในตัวให้การตอบสนองแบบเรียลไทม์เกี่ยวกับสถานะพลังงาน การแจ้งเตือน และสถานภาพของระบบ
-
เค้าโครงการเข้าถึงจากด้านหน้า: ลดความยุ่งยากในการเดินสาย การบริการ และการบำรุงรักษาอย่างต่อเนื่องโดยไม่ต้องถอดเครื่องออกจากชั้นวาง
-
พอร์ตการสื่อสาร: รวมพอร์ต LAN และ RS485 สำหรับการตรวจสอบระยะไกลและการสื่อสารข้อมูล
ข้อมูลจำเพาะทางเทคนิคของระบบจำหน่ายไฟฟ้ากระแสตรง
|
รายการ |
ข้อมูลจำเพาะ |
|
แบบอย่าง |
ระบบจำหน่ายไฟฟ้ากระแสตรงแบบโมดูลาร์ขนาด 19 นิ้ว |
|
ประเภทสินค้า |
ระบบจำหน่ายไฟฟ้ากระแสตรงแบบติดตั้งบนชั้นวางแบบโมดูลาร์ |
|
ประเภทการติดตั้ง |
การติดตั้งชั้นวางหรือตู้ขนาด 19 นิ้ว |
|
โครงสร้างแชสซี |
โครงเครื่องโลหะแบบบางพร้อมการออกแบบที่เข้าถึงได้จากด้านหน้า |
|
ความจุไฟฟ้าพิกัด |
8 kW ถึง 21 kW (ขึ้นอยู่กับการกำหนดค่า) |
|
แรงดันไฟฟ้าขาเข้า (AC) |
176–300 V AC (อินพุตช่วงกว้างเพื่อความยืดหยุ่น) |
|
แรงดันขาออก (กระแสตรง) |
−48 V DC (แรงดันไฟฟ้าโทรคมนาคมมาตรฐาน) |
|
ปริมาณเอาต์พุตของตัวป้อน |
เอาต์พุตตัวป้อน 8 ตัว มีป้ายกำกับ F1 ถึง F8 |
|
ปริมาณอินพุตแบตเตอรี่ |
อินพุตแบตเตอรี่ 2 ช่อง มีป้ายกำกับ BAT1 และ BAT2 |
|
โหลดฉลากตัดการเชื่อมต่อ |
1 ตำแหน่งที่ทำเครื่องหมาย BLVD |
|
อินเทอร์เฟซคอนโทรลเลอร์ |
จอแสดงผล LCD ในตัวพร้อมไฟ LED แสดงสถานะและปุ่มการทำงาน |
|
ปุ่มควบคุม |
4 ปุ่ม: ESC, UP, DN, ENT |
|
พอร์ตการสื่อสาร |
1 พอร์ต LAN, 1 พอร์ต RS485 สำหรับการสื่อสารระยะไกล |
|
ขั้วต่ออินพุตดิจิตอล |
ขั้วต่อ DI 7 ขั้ว ป้าย DI 1–7 |
|
ขั้วต่อเอาต์พุตดิจิตอล |
6 ขั้วต่อ DO มีป้ายกำกับ DO 1–6 |
|
การทำเครื่องหมายสัญญาณเสริม |
เครื่องหมายสำหรับ 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
แผงขั้วต่อสัญญาณ |
รวมเทอร์มินัลบล็อก RS485+ / RS485- |
|
ระบายความร้อน |
ระบบระบายความร้อนด้วยอากาศที่มีประสิทธิภาพสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง |
|
เค้าโครงการกระจายด้านหน้า |
ส่วนต่างๆ สำหรับตัวป้อน แบตเตอรี่ ตัวควบคุม และขั้วต่อรวมอยู่ในแผงด้านหน้าชุดเดียว |
|
อุปกรณ์สำหรับติดตั้ง |
มีหูแร็คสำหรับการติดตั้งที่ปลอดภัยในตู้โทรคมนาคม |
|
การเข้าถึงทางกล |
การทำงานด้านหน้าเพื่อความสะดวกในการบริการและการอัพเกรด |
แนวทางการทำงานของระบบจำหน่ายไฟฟ้ากระแสตรง
-
การติดตั้ง: ติดตั้งระบบจำหน่ายไฟฟ้ากระแสตรงในชั้นวางขนาด 19 นิ้วโดยใช้ขายึดด้านข้างที่ให้มา
-
การเชื่อมต่อตัวป้อน: เชื่อมต่อเอาต์พุตตัวป้อน DC เข้ากับอุปกรณ์ผ่านเทอร์มินัล F1 ถึง F8 ตามการออกแบบการติดตั้งของคุณ
-
การรวมแบตเตอรี่: ตรวจสอบให้แน่ใจว่าขั้วถูกต้องเมื่อเชื่อมต่ออินพุต BAT1 และ BAT2 เข้ากับสายแบตเตอรี่สำรอง
-
การตรวจสอบระยะไกล: ใช้อินเทอร์เฟซ LAN หรือ RS485 เพื่อเชื่อมโยงระบบกับแพลตฟอร์มการตรวจสอบระยะไกลสำหรับการแจ้งเตือนแบบเรียลไทม์และการติดตามประสิทธิภาพ
-
การเดินสายสัญญาณ: ควรเดินสายสัญญาณภายนอก (เช่น DI, DO, TEMP, BAT, ENV) ผ่านแผงขั้วต่อสัญญาณเฉพาะเพื่อวัตถุประสงค์ในการตรวจสอบ
-
