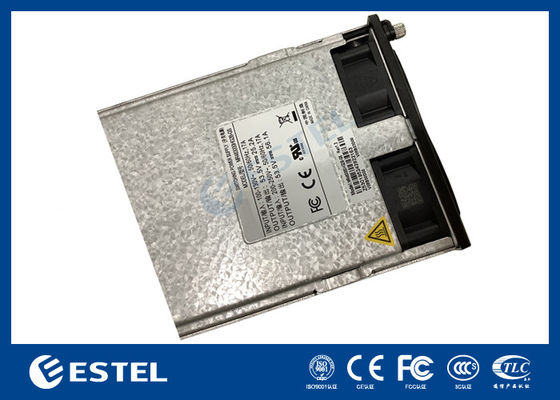

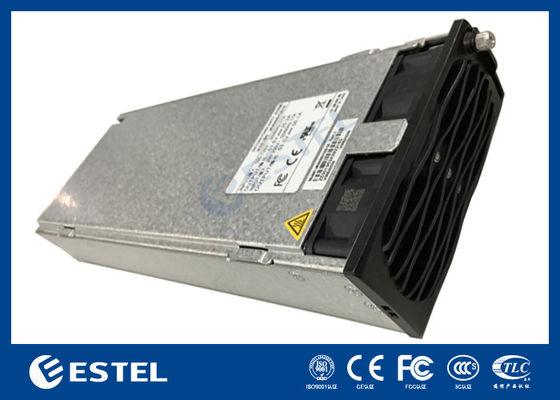

ความน่าเชื่อถือ

MTBF

> 500,000 ชั่วโมง (25 ℃)

ได้ยิน เสียงรบกวน

ข้อมูลจำเพาะ

≤55dB(เอ) (40°C)

เข็มหมุด ตัวเลข

คำอธิบายฟังก์ชันพิน

1,2

เอาท์พุท 48V-

3,4

เรียกเก็บเงินล่วงหน้า

5,6

เอาท์พุต 48V+

7

ลวดที่อยู่กลุ่มของวงจรเรียงกระแส

8

ลวดที่อยู่ภายในกลุ่มของวงจรเรียงกระแส

13

CANL

14

CANH

31,32

พื้นป้องกันโมดูล

33,34

อินพุต AC เป็นกลาง (N)

ตัวบ่งชี้

ตัวบ่งชี้

สี

สถานะ

คำอธิบายสถานะ

วิธีแก้ปัญหาที่แนะนำ

พลัง

ตัวบ่งชี้

สีเขียว

บน

อินพุต AC ของโมดูลเป็นเรื่องปกติ

สถานะปกติ ไม่ต้องดำเนินการใดๆ

ปิด

อินพุต AC ของโมดูลผิดปกติ (ไม่มีไฟเข้า

แหล่งจ่ายไฟ, แหล่งจ่ายไฟเข้า, แรงดันไฟฟ้าเกินและ

แรงดันไฟฟ้าต่ำ ฯลฯ)

ตรวจสอบว่าอินพุตเป็นปกติหรือไม่ หากอินพุตเป็นปกติ ให้แทนที่

โมดูลวงจรเรียงกระแส

4Hz กะพริบ

(4 ครั้ง/วินาที)

สถานะแบบสอบถามด้วยตนเอง

สถานะปกติ ไม่ต้องดำเนินการใดๆ

เตือน

ตัวบ่งชี้

สีเหลือง

ปิด

ไม่มีสัญญาณเตือนผิดปกติ

สถานะปกติ ไม่ต้องดำเนินการใดๆ

บน

สัญญาณเตือนอุณหภูมิล่วงหน้า (อุณหภูมิแวดล้อมเกิน 65 ℃ ~

การปิดเครื่องเกินอุณหภูมิ)

ตรวจสอบว่าการระบายอากาศของ

โมดูลถูกปิดกั้นและอุณหภูมิโดยรอบเป็นปกติหรือไม่

การปิดระบบการพักตัว (เมื่อโมดูลอยู่ในสภาวะพักตัว

ปิดเครื่องเฉพาะตัวบ่งชี้การป้องกันเท่านั้นที่เปิดอยู่และ

โมดูลไม่รายงานการเตือน)

สถานะปกติ ไม่ต้องดำเนินการใดๆ

290Vac<อินพุต

แรงดันไฟฟ้า <300Vac

ตรวจสอบว่าแรงดันไฟฟ้าขาเข้าเป็นปกติหรือไม่

การจำกัดกระแสของโมดูล

สถานะปกติ ไม่ต้องดำเนินการใดๆ

4Hz กะพริบ

(4 ครั้ง/วินาที)

ข้อผิดพลาดที่อยู่ฮาร์ดแวร์ของโมดูล

ตรวจสอบว่าใส่โมดูลเข้าที่และล็อคหรือไม่

0.5 เฮิรตซ์

กระพริบ

(1 ครั้ง/2 วินาที)

การสื่อสารระหว่างโมดูลกับภายนอกถูกขัดจังหวะ

เปลี่ยนโมดูลวงจรเรียงกระแสหรือ

โมดูลการตรวจสอบ ตรวจสอบการเดินสาย CAN บัสของระบบไฟฟ้าเพื่อดูข้อผิดพลาด

ตัวบ่งชี้ความผิดปกติ

สีแดง

ปิด

ไม่มีสัญญาณเตือนผิดปกติ

สถานะปกติ ไม่ต้องดำเนินการใดๆ

บน

เอาต์พุตถูกล็อคเนื่องจาก

แรงดันไฟเกินหรือไม่ได้ใส่โมดูลเข้าที่

ถอดปลั๊กโมดูลตัวเรียงกระแส รอนานกว่า 1 นาที แล้วจึงใส่เข้าไป

ไม่มีเอาต์พุตที่เกิดจากข้อผิดพลาดภายในของโมดูลวงจรเรียงกระแส

เปลี่ยนโมดูลตัวเรียงกระแส
