รายละเอียดสินค้า:
การชำระเงิน:
|
| ล็อคตู้: | ล็อคสามจุดป้องกันการโจรกรรม (รองรับแม่กุญแจ) | ขนาดภายนอก: | กว้าง*ลึก*สูง 750*750*2100มม |
|---|---|---|---|
| วัสดุ: | เหล็กกัลวาไนซ์ ผนัง 2 ชั้น พร้อมฉนวนกันความร้อน | วิธีการทำความเย็น: | แอร์และพัดลม |
| ชั้นวางอุปกรณ์: | ราก 19 นิ้ว, 40U | ระดับ IP: | IP65 |
| เงื่อนไขการชำระเงิน: | ที/ที | ท่าเรือขนส่งสินค้า: | เซินเจิ้น |
| ตู้: | ตู้โทรคมนาคมกลางแจ้ง | ||
| เน้น: | ตู้โทรคมนาคมเหล็กกล้าเคลือบสังกะสี,ระบบไฟฟ้าโทรคมนาคมภายนอกอาคาร 48VDC,ตู้โทรคมนาคมแบบไฮบริดพร้อมเครื่องปรับอากาศ |
||

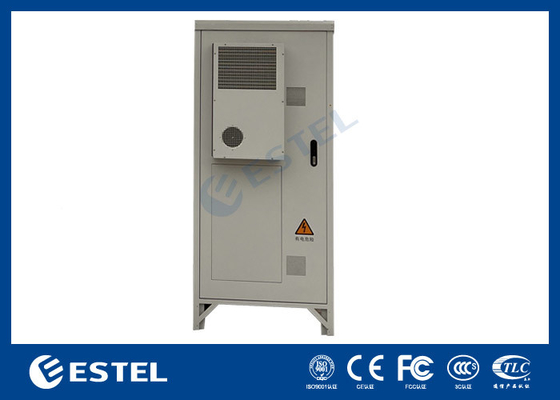

ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U พร้อมเครื่องปรับอากาศ
บทนำ
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U เป็นตู้ภายนอกอาคารที่ให้สภาพแวดล้อมการทำงานทางกายภาพที่ปลอดภัยและเชื่อถือได้สำหรับสถานีสื่อสารไร้สาย ระบบนี้รวมฟังก์ชันต่างๆ เช่น ตู้ภายนอกอาคาร อุปกรณ์ควบคุมอุณหภูมิ และการตรวจสอบสภาพแวดล้อม ระบบจ่ายไฟและหน่วยจ่ายไฟ AC/DC สามารถติดตั้งได้ตามความต้องการของผู้ใช้ภายในตู้ ในขณะที่พื้นที่ติดตั้งถูกสงวนไว้สำหรับอุปกรณ์ของผู้ใช้และแบตเตอรี่สำรอง
คุณสมบัติหลักของระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U:
ตู้เดี่ยวครอบคลุมพื้นที่น้อยกว่า 1 ตารางเมตร ทำให้หาที่ตั้งได้ง่าย
ระบบควบคุมอุณหภูมิ: บำรุงรักษา ทำความสะอาด และเปลี่ยนได้ง่าย
ความสามารถในการป้องกันการโจรกรรมที่แข็งแกร่ง: บานพับภายใน ประตูในตัว รองรับแม่กุญแจภายนอก
การควบคุมอุณหภูมิแบบแบ่งย่อยอย่างละเอียด ประหยัดพลังงานสูงสุด
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40Uการกำหนดค่า
| ข้อมูลพื้นฐาน | |
| ขนาดภายนอก |
800 มม. (กว้าง) x 940 มม. (ลึก) x 2050 มม. (สูง) (รวมส่วนที่ยื่นออกมาของอุปกรณ์ควบคุมอุณหภูมิ) |
| พื้นที่ครอบคลุม | 800 มม. (กว้าง) x 700 มม. (ลึก) |
| ความสูงฐาน | 150 มม. |
| น้ำหนัก | น้อยกว่าหรือเท่ากับ 130 กก. (ไม่รวมอุปกรณ์และแบตเตอรี่) |
| พื้นที่ผู้ใช้ | 37U |
| วัสดุ |
ผนัง: แผ่นเหล็กอาบสังกะสี 1.2 มม. ประตู: แผ่นเหล็กอาบสังกะสี 1.5 มม. |
| ล็อค | ล็อคป้องกันการโจรกรรมแบบสามจุด แกนล็อคมาตรฐานยุโรป สามารถเปลี่ยนหรือจับคู่แม่กุญแจได้เอง |
| ตำแหน่งการเดินสาย | เข้าและออกด้านล่าง |
| รูร้อยสายไฟ | 10 x φ36 |
|
ระดับการป้องกัน |
IP55 |
| ข้อมูลการควบคุมอุณหภูมิ | |
|
ความสูง: 20U ระยะห่างที่ใช้ได้ด้านหน้าของ 19 นิ้ว: 180 มม. |
โหมด: เครื่องแลกเปลี่ยนความร้อน ประสิทธิภาพการระบายความร้อน: 200W/K แรงดันไฟฟ้าที่กำหนด: 48VDC กำลังไฟที่กำหนด: 520W |
|
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U |
โหมด: เครื่องปรับอากาศ DC ความสามารถในการทำความเย็น (L35/L35): 500W แรงดันไฟฟ้าที่กำหนด: 48VDC การใช้พลังงาน (L35/L35): 160W |
| ข้อมูลอื่นๆ | |
| แสงสว่าง | ไฟ LED DC-48V |
| เซ็นเซอร์ควัน | การควบคุมการเข้าถึง |
| เซ็นเซอร์น้ำท่วม | หน้าสัมผัสแห้ง |
|
เซ็นเซอร์อุณหภูมิและความชื้น 12VDC |
การควบคุมการเข้าถึง |
| หน้าสัมผัสแห้ง | สภาพแวดล้อม |
| ความชื้นในการทำงาน | |
| 5% ถึง 95% (ไม่ควบแน่น) | อุณหภูมิในการจัดเก็บ |
| 0 ถึง 4000 เมตร (หากระดับความสูงอยู่ในช่วง 3000 ถึง 4000 เมตร อุณหภูมิการทำงานสูงสุดจะลดลง 1°C ทุกๆ 200 เมตรที่ระดับความสูงเพิ่มขึ้น) | ความชื้นในการทำงาน |
| รูปภาพตัวแปลงกระแสตรง: | ระดับความสูง |
|
โดยปกติ ระบบไฟฟ้าจะทำงานในสถานะการชาร์จแบบลอยแบบขนาน นั่นคือ โมดูลตัวแปลงกระแสตรง, โมดูลโซลาร์เซลล์, โหลด และแบตเตอรี่ทำงานแบบขนาน โมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรงให้กระแสไฟชาร์จแบบลอยสำหรับอุปกรณ์สื่อสารและแบตเตอรี่ หากกำลังขับของโมดูลโซลาร์เซลล์ไม่เพียงพอที่จะจ่ายไฟให้กับโหลดทั้งหมด โมดูลตัวแปลงกระแสตรงจะให้พลังงานเสริมสำหรับอุปกรณ์สื่อสาร |
ข้อมูลแร็คภายใน อุปกรณ์ ช่อง โหมดแร็ค: พื้นที่ 19 นิ้ว ตามมาตรฐาน IEC 60297-3 |
| ความลึก: 400 มม. | |
|
ความสูง: 20U ระยะห่างที่ใช้ได้ด้านหน้าของ 19 นิ้ว: 180 มม. |
ช่องแบตเตอรี่ โหมดแร็ค: ขายึดแบตเตอรี่สองชุด ความสูงของขายึดแบตเตอรี่แต่ละอัน: มากกว่าหรือเท่ากับ 350 มม. อุปกรณ์เสริม: แร็ค 19 นิ้ว 17U สำหรับแบตเตอรี่ลิเธียม |
|
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U |
ตัวแปลงกระแสตรง: เป็นแร็คย่อยขนาด 19 นิ้วสำหรับระบบไฟฟ้าแบบไฮบริด มีดีไซน์กะทัดรัดสูง 5U เพื่อตอบสนองความต้องการในการใช้งานที่สำคัญของระบบส่งสัญญาณใยแก้วนำแสงและไมโครเวฟ อุปกรณ์เข้าถึง สวิตช์... กำลังไฟสูงสุดของระบบคือ 150A พร้อม MCB อินพุต AC/อินพุต DC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงจากด้านหน้าพร้อม MCB และบัสบาร์ ตัวแปลงกระแสตรง |
คุณสมบัติหลัก:ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 85 ถึง 290VAC สำหรับตัวแปลงกระแสตรง และ 120 ถึง 420VDC สำหรับ MPPT
ตัวแปลงกระแสตรง, MPPT และคอนโทรลเลอร์สามารถเสียบขณะทำงานได้ง่ายและรวดเร็วในการบำรุงรักษาออนไลน์
ประสิทธิภาพสูงถึง 96% สำหรับต้นทุนการดำเนินงานที่ต่ำลงรองรับอินเทอร์เฟซการสื่อสาร Ethernet, SNMP, ModBus และ RS485
การกระจายอินพุต
AC
DC
โหมดอินพุต
| 220VAC เฟสเดียว | ||
| 120VDC ถึง 425VDC | ความถี่อินพุต | |
| 45 ถึง 65Hz, ค่าที่กำหนด: 50Hz/60Hz | / | ความจุอินพุต |
| 63A/2P x 1 | 63A/2P x 5 | SPD |
| 20kA/40kA, 8/20μs | การกระจายเอาต์พุต | ตัวแปลงกระแสตรง |
| แผงโซลาร์เซลล์ | แรงดันอินพุต | |
| -42 ถึง -58VDC, ค่าที่กำหนด: -53.5VDC | ||
| -42 ถึง -58VDC, ค่าที่กำหนด: -54.5VDC | ประสิทธิภาพ | |
| 125A/2P | เบรกเกอร์โหลด | LVD: 32A/1P x 1, 10A/1P x 5; BLVD: 32A/1P x 2, 10A/1P x 5 |
| DC SPD | 20kA/40kA, 8/20μs | |
| โมดูล | โมดูลตัวแปลงกระแสตรง | |
| โมดูลโซลาร์เซลล์ | แรงดันอินพุต | |
| 85 ถึง 290VAC, ค่าที่กำหนด 220VAC | ||
| 120 ถึง 420VDC ค่าที่กำหนด 340VDC | ประสิทธิภาพ | |
| >96% |
>96% กำลังไฟที่กำหนด |
3000W (176 ถึง 290VAC) |
| 3000W (200 ถึง 425VAC) | -10°C ถึง +75°C (ทำงานเต็มกำลังต่ำกว่า 55°C) | -10°C ถึง +75°C (ทำงานเต็มกำลังต่ำกว่า 55°C) |
| -10°C ถึง +75°C (ทำงานเต็มกำลังต่ำกว่า 50°C) | คอนโทรลเลอร์ | สัญญาณอินพุต |
|
3AI (2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 2 RS485, 7 DI |
สัญญาณเตือนเอาต์พุต | 6 หน้าสัมผัสแห้ง |
| พอร์ตสื่อสาร | |
| RS485, SNMP | โหมดการแสดงผล |
| LCD | ระบบ |
| ขนาด (กว้าง x ลึก x สูง) | 482 x 350.6 x 9U, น้อยกว่าหรือเท่ากับ 30 กก. (ไม่รวมโมดูล) |
| โหมดระบายความร้อน | ระบายความร้อนตามธรรมชาติ |
| โมเด็มได้รับการกำหนดค่าด้วยฟังก์ชัน GPRS ซึ่งสามารถตรวจสอบระยะไกลได้โดยการให้ข้อมูลแก่เซิร์ฟเวอร์อินเทอร์เน็ต | |
| บำรุงรักษาจากด้านหน้า รองรับการเปลี่ยนระดับโมดูล | ระดับการป้องกัน |
| IP20 | สภาพแวดล้อม |
| อุณหภูมิในการทำงาน | -10°C ถึง +50°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +75°C |
| ความชื้นในการทำงาน | |
| 5% ถึง 95% (ไม่ควบแน่น) | ระดับความสูง |
| 0 ถึง 4000 เมตร (หากระดับความสูงอยู่ในช่วง 3000 ถึง 4000 เมตร อุณหภูมิการทำงานสูงสุดจะลดลง 1°C ทุกๆ 200 เมตรที่ระดับความสูงเพิ่มขึ้น) | *มีบริการออกแบบตามความต้องการ |
| รูปภาพตัวแปลงกระแสตรง: | หลักการทำงาน: |
|
โดยปกติ ระบบไฟฟ้าจะทำงานในสถานะการชาร์จแบบลอยแบบขนาน นั่นคือ โมดูลตัวแปลงกระแสตรง, โมดูลโซลาร์เซลล์, โหลด และแบตเตอรี่ทำงานแบบขนาน โมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรงให้กระแสไฟชาร์จแบบลอยสำหรับอุปกรณ์สื่อสารและแบตเตอรี่ หากกำลังขับของโมดูลโซลาร์เซลล์ไม่เพียงพอที่จะจ่ายไฟให้กับโหลดทั้งหมด โมดูลตัวแปลงกระแสตรงจะให้พลังงานเสริมสำหรับอุปกรณ์สื่อสาร |
เมื่อไฟเมนดับ โมดูลตัวแปลงกระแสตรงจะหยุดทำงาน หากแหล่งจ่ายไฟโซลาร์เซลล์ปกติ โมดูลโซลาร์เซลล์จะจ่ายไฟให้กับอุปกรณ์สื่อสารและชาร์จแบตเตอรี่ หากกำลังขับของโมดูลโซลาร์เซลล์ไม่เพียงพอที่จะจ่ายไฟให้กับโหลดทั้งหมด แบตเตอรี่จะให้พลังงานเสริมสำหรับอุปกรณ์สื่อสาร |
เมื่อไฟเมนดับ โมดูลตัวแปลงกระแสตรงจะหยุดทำงาน หากพลังงานแสงอาทิตย์ล้มเหลวพร้อมกัน อุปกรณ์สื่อสารจะได้รับพลังงานจากแบตเตอรี่ เมื่อแบตเตอรี่คายประจุต่อเนื่องเป็นระยะเวลาหนึ่งจนถึงจุดที่เครื่องกำเนิดไฟฟ้าเริ่มทำงาน จอภาพจะส่งสัญญาณเริ่มต้นไปยังเครื่องกำเนิดไฟฟ้า เครื่องกำเนิดไฟฟ้าจะให้พลังงานอินพุต AC แก่โมดูลตัวแปลงกระแสตรง จากนั้นตัวแปลงกระแสตรงจะสามารถจ่ายไฟให้กับอุปกรณ์สื่อสารได้อีกครั้งและชาร์จแบตเตอรี่เพื่อชดเชยการใช้พลังงาน เมื่อถึงจุดหยุดของเครื่องกำเนิดไฟฟ้า หน่วยตรวจสอบจะส่งสัญญาณหยุดไปยังเครื่องกำเนิดไฟฟ้า และเครื่องกำเนิดไฟฟ้าจะปิด
IP55/IP65
IP55 = ลักษณะของตู้:
ป้องกันฝุ่น น้ำมัน และวัสดุที่ไม่กัดกร่อนได้อย่างสมบูรณ์
ป้องกันการสัมผัสกับอุปกรณ์ที่ปิดล้อมได้อย่างสมบูรณ์
ป้องกันน้ำ โดยฉีดน้ำด้วยหัวฉีดใส่ตู้จากทุกทิศทาง
มีให้เลือกแบบติดผนัง แบบตั้งพื้น แบบราง และแบบเสาโทรเลข
มีบริการพิมพ์โลโก้ด้วยสกรีน การอโนไดซ์ หรือการแกะสลัก
ปรับแต่งด้วยช่องเจาะ ฉนวน บานพับ สลัก หรือล็อค
คุณสมบัติของระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U:
คุณสมบัติ
คำอธิบาย
ลักษณะโมดูล
มีบริการพิมพ์โลโก้ด้วยสกรีน การอโนไดซ์ หรือการแกะสลัก
ปรับแต่งด้วยช่องเจาะ ฉนวน บานพับ สลัก หรือล็อค
คุณสมบัติของระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A ตู้โทรคมนาคมภายนอกอาคาร 40U:
คุณสมบัติ
คำอธิบาย
ลักษณะโมดูล
โมดูลโซลาร์เซลล์มีฟังก์ชันติดตามจุดกำลังสูงสุด ความแม่นยำในการติดตามจุดกำลังสูงสุดมากกว่า 99.5%
โมดูลตัวแปลงกระแสตรงใช้เทคโนโลยีการชดเชยตัวประกอบกำลังไฟฟ้าแบบแอคทีฟ ค่าตัวประกอบกำลังไฟฟ้าสูงถึง 0.99
| ประสิทธิภาพสูงสุดของโมดูลตัวแปลงกระแสตรงมากกว่า 93% | ประสิทธิภาพสูงสุดของโมดูลโซลาร์เซลล์มากกว่า 95% |
|
โมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรงมีกำลังไฟสูง
|
โมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรงใช้เทคโนโลยีการสลับขณะทำงานแบบไม่ทำลาย นั่นคือ Plug-and-Play ใช้เวลาน้อยกว่าหนึ่งนาทีในการเปลี่ยนโมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรง |
| โมดูลโซลาร์เซลล์และโมดูลตัวแปลงกระแสตรงมีฟังก์ชันป้องกันแรงดันไฟฟ้าเกินเอาต์พุต รวมถึงการป้องกันแรงดันไฟฟ้าเกินด้วยฮาร์ดแวร์และการป้องกันแรงดันไฟฟ้าเกินด้วยซอฟต์แวร์ และการป้องกันแรงดันไฟฟ้าเกินด้วยซอฟต์แวร์มีสองโหมดให้เลือก: โหมดล็อคเอาต์เมื่อเกิดแรงดันไฟฟ้าเกินครั้งแรก โหมดล็อคเอาต์เมื่อเกิดแรงดันไฟฟ้าเกินครั้งที่สี่ | |
| การจัดการแบตเตอรี่ | |
| การจัดการแบตเตอรี่ที่สมบูรณ์แบบ: การป้องกันแบตเตอรี่ และฟังก์ชันต่างๆ เช่น การปรับแรงดันไฟฟ้าอัตโนมัติ การจำกัดกระแสแบบไม่เป็นขั้นบันได การคำนวณความจุแบตเตอรี่ การแปลงการชาร์จแบบเท่ากัน/ลอยอัตโนมัติ การทดสอบแบตเตอรี่ออนไลน์ | |
| การจัดการแสงและไฟฟ้าเสริมกัน | |
| ฟังก์ชันการจัดการแสง/ไฟฟ้าเสริมกันที่สมบูรณ์แบบ ซึ่งสามารถให้ความสำคัญกับการจ่ายไฟจากโซลาร์เซลล์ และใช้พลังงานแสงอาทิตย์ให้เกิดประโยชน์สูงสุด | |
| สถิติพลังงาน | |
| การใช้พลังงานโหลด, พลังงานที่ผลิตได้จากโซลาร์เซลล์, พลังงานที่ผลิตได้จากไฟเมน, พลังงานที่ผลิตได้จาก DG, การคายประจุแบตเตอรี่, การชาร์จแบตเตอรี่ | บันทึกข้อมูล |
| บันทึกข้อมูลย้อนหลัง 90 วัน สามารถอัปโหลดข้อมูลย้อนหลังได้ | บันทึกการแจ้งเตือนประวัติ 200 รายการ |
| ข้อมูลการทดสอบแบตเตอรี่ 10 ชุด | ฟังก์ชันการแจ้งเตือน |
| ฟังก์ชันการป้องกันข้อผิดพลาดและการแจ้งเตือนข้อผิดพลาดที่สมบูรณ์แบบ |
การออกแบบเครือข่าย มีหน้าสัมผัสแห้งและพอร์ตสื่อสารอื่นๆ เพื่อความยืดหยุ่นของเครือข่าย เปิดใช้งานการอัปเกรดซอฟต์แวร์แบบใกล้เคียงและการทำงานแบบไม่ต้องดูแล |
| อินเทอร์เฟซการทำงานที่เป็นมิตรต่อผู้ใช้ | จอ LCD ถูกออกแบบให้มีมุม 15 องศา ซึ่งใช้งานง่ายและสะดวกยิ่งขึ้นสำหรับผู้ใช้ |
| สอบถามพารามิเตอร์การทำงาน สถิติ และการแจ้งเตือนประวัติของระบบผ่าน LCD |
ควบคุมระบบด้วยตนเองผ่าน LCD การป้องกันฟ้าผ่า |
| การออกแบบการป้องกันฟ้าผ่าที่สมบูรณ์แบบทั้งด้าน AC และ DC |
การออกแบบประหยัดพลังงาน ระบบ นอกเหนือจากฟังก์ชันประหยัดพลังงานโหมดสลีปของโมดูลตัวแปลงกระแสตรง ยังรองรับและให้ความสำคัญกับการใช้พลังงานแสงอาทิตย์อินพุตไปยังโหลด ใช้พลังงานแสงอาทิตย์ให้เต็มที่ เพื่อให้บรรลุการประหยัดพลังงานและลดการปล่อยก๊าซเรือนกระจก ประเภทภายนอกอาคาร |
| ระดับการป้องกันของระบบสูงถึง IP55 สามารถใช้ภายนอกอาคารได้ ระบบมีขนาดกะทัดรัดและติดตั้งง่าย | ระบบ |
| อุปกรณ์ทั้งหมดในระบบรองรับการบำรุงรักษาจากด้านหน้า | ระบบใช้เทคโนโลยีการสลีปของโมดูลตัวแปลงกระแสตรง คอนแทคเตอร์แบบสองสถานะคงที่ วงจรแบ่งกำลังต่ำ และเทคโนโลยีพัดลมปรับความเร็วได้ และมีฟังก์ชันประหยัดพลังงานที่โดดเด่นยิ่งขึ้น |
| เครื่องทำความร้อน AC เสริมทำให้ระบบทำงานได้อย่างน่าเชื่อถือในอุณหภูมิต่ำ | การตรวจสอบระยะไกล |
|
โมเด็มได้รับการกำหนดค่าด้วยฟังก์ชัน GPRS ซึ่งสามารถตรวจสอบระยะไกลได้โดยการให้ข้อมูลแก่เซิร์ฟเวอร์อินเทอร์เน็ต
|
การใช้งานตู้เก็บพลังงาน |
| ตู้ของเรามีการใช้งานอย่างแพร่หลายในอุตสาหกรรมโทรคมนาคมภายนอกอาคาร ตู้สามารถติดตั้งอุปกรณ์สื่อสารต่างๆ ระบบจ่ายไฟแบบตัวแปลงกระแสตรง หน่วยตรวจสอบ แบตเตอรี่ ใยแก้วนำแสง ฯลฯ เหมาะสำหรับใช้ในถนน ยอดอาคาร ยอดเขา เมือง ชนบท พื้นที่อยู่อาศัย และพื้นที่อื่นๆ | |

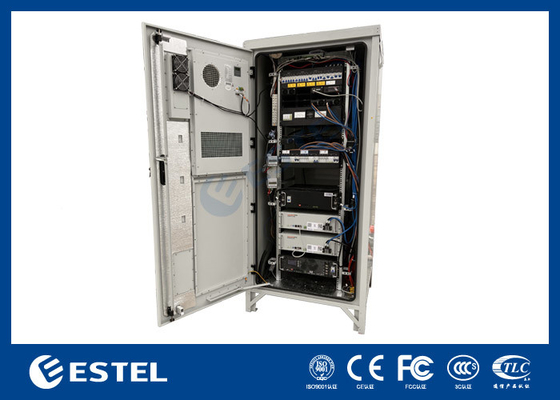

| รูปภาพตู้: | |
