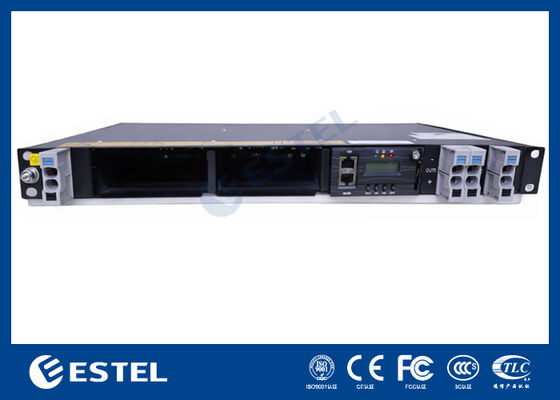

ระบบจ่ายไฟโทรคมนาคม ET48150M7E21 ขนาด 8kW แบบ 1U Rack พร้อมระบบจัดการแบตเตอรี่และโมดูลแบบ Hot Pluggable สำหรับระบบสื่อสาร
รายละเอียดสินค้า
ระบบจ่ายไฟโทรคมนาคม 8kW
,ระบบจ่ายไฟโทรคมนาคมแบบ 1U rack
,โมดูลโทรคมนาคมแบบ Hot Pluggable
ระบบไฟฟ้าโทรคมนาคม ET48150M7E21 ชั้นวาง 1U ขนาดกะทัดรัด 8kW พร้อมการจัดการแบตเตอรี่และโมดูลแบบเสียบปลั๊กได้ทันทีสำหรับระบบการสื่อสาร
รายละเอียดสินค้า:
ระบบไฟฟ้า 8kW ET48150-M7E21 นำเสนอการออกแบบชั้นวางย่อยขนาด 1U ที่มีประสิทธิภาพสูงและกะทัดรัด ซึ่งสร้างขึ้นเป็นพิเศษเพื่อตอบสนองความต้องการพลังงานที่ต้องการของระบบสื่อสารและระบบส่งกำลัง มีการกำหนดค่าที่ติดตั้งง่าย การจัดการแบตเตอรี่ที่เหมาะสม และความสามารถด้านแรงดันไฟฟ้าอินพุตที่หลากหลาย ออกแบบมาเพื่อใช้ในการใช้งานที่สำคัญ เช่น สถานีฐานไร้สาย เครือข่ายการส่งสัญญาณ และเครือข่ายการสื่อสารระดับองค์กร ระบบนี้รับประกันพลังงานที่เชื่อถือได้ด้วยการเชื่อมต่อสายเคเบิลด้านหน้า ประสิทธิภาพการระบายความร้อนสูง และความเข้ากันได้กับโมดูลเรกติไฟเออร์ทั้ง 3kW และ 4kW
คุณสมบัติผลิตภัณฑ์:
การออกแบบชั้นวางขนาดกะทัดรัด 1U ติดตั้งง่ายและลดต้นทุน
ช่วงอินพุต AC ที่ยืดหยุ่น (85-290VAC) ปรับให้เข้ากับโครงข่ายไฟฟ้าต่างๆ
ระบบการจัดการแบตเตอรี่ที่มีประสิทธิภาพพร้อมการเข้าถึงการเชื่อมต่อแบตเตอรี่/โหลดจากด้านหน้า
RS485, พอร์ตอีเธอร์เน็ตสำหรับการตรวจสอบระยะไกลและเครือข่าย
ประสิทธิภาพการทำความเย็นสูง รองรับระบบทำความเย็นแบบบังคับ
บำรุงรักษาง่ายด้วยวงจรเรียงกระแสแบบเสียบปลั๊กได้และโมดูลตัวควบคุม
สถานการณ์การใช้งาน:
สถานีฐานไร้สาย
เครือข่ายการส่งสัญญาณ
เครือข่ายการสื่อสารขององค์กร
ข้อมูลจำเพาะทางเทคนิค:
| ระบบ |
ข้อมูลจำเพาะ |
| มิติ | 482.6(ก) x 360(ล) x 44(ส) (1U) |
| น้ำหนัก | 7 กก. (ไม่มีวงจรเรียงกระแส) |
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ |
| โหมดการติดตั้ง | ชั้นวางหรือตู้ขนาด 19 นิ้ว |
| อินพุตไฟฟ้ากระแสสลับ | 85-290VAC |
| ระดับการป้องกัน | IP20 |
|
จำหน่ายไฟฟ้ากระแสสลับ |
ข้อมูลจำเพาะ |
| ความจุอินพุต | 1x63A/1P |
| ความถี่อินพุต | 45-65เฮิร์ต |
| แรงดันขาออก | 43-63VDC (ที่กำหนด: 63.5VDC) |
| ความจุสูงสุด | 8kW (4KW x 2 โมดูล) |
|
วงจรเรียงกระแส 3kW |
ข้อมูลจำเพาะ |
| กำลังไฟพิกัด | 3000วัตต์ (176-300VAC) |
| อุณหภูมิในการทำงาน | -40°C ถึง +75°C (ภายใต้โหลดเต็มที่ต่ำกว่า 50°C) |
| โหมดทำความเย็น | บังคับระบายความร้อน |
|
วงจรเรียงกระแส 4kW |
ข้อมูลจำเพาะ |
| กำลังไฟพิกัด | 4000วัตต์ (176-300VAC) |
| อุณหภูมิในการทำงาน | -40°C ถึง +75°C (ภายใต้โหลดเต็มที่ต่ำกว่า 50°C) |
| โหมดทำความเย็น | บังคับระบายความร้อน |
|
คอนโทรลเลอร์ |
ข้อมูลจำเพาะ |
| การสื่อสาร | แลน, RS485, SNMP |
| โหมดการแสดงผล | จอแอลซีดี |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +70°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +85°ซ |
| ความชื้น | 5% ถึง 95% (ไม่ควบแน่น) |
แนวทางการดำเนินงาน:
ติดตั้งระบบไฟฟ้าในพื้นที่ที่มีการระบายอากาศที่ดีเพื่อให้แน่ใจว่ามีการระบายความร้อนตามธรรมชาติ หรือใช้การระบายความร้อนแบบบังคับเพื่อประสิทธิภาพสูงสุด
ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่ออินพุต AC และขั้วแบตเตอรี่ที่ด้านหน้าอย่างเหมาะสม เพื่อให้บำรุงรักษาได้ง่าย
ตรวจสอบโมดูลวงจรเรียงกระแสและตัวควบคุมเพื่อให้เปลี่ยนปลั๊กอินได้ง่ายเพื่อลดเวลาหยุดทำงาน
ระบบนี้นำเสนอโซลูชันพลังงานที่เชื่อถือได้และปรับขนาดได้ เหมาะสำหรับโครงสร้างพื้นฐานการสื่อสารที่มีภารกิจสำคัญ
-
