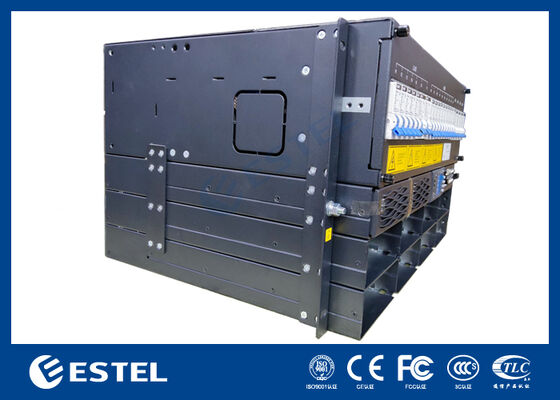

ระบบจ่ายไฟ DC สำหรับโทรคมนาคมแบบติดตั้งบนแร็คขนาด 30kW, ระบบโมดูลเรคติไฟเออร์สำหรับโทรคมนาคม, ประสิทธิภาพสูง >96%

ภาพรวมผลิตภัณฑ์

ระบบจ่ายไฟ DC แบบแร็คขนาด 30kW มอบโซลูชันพลังงาน DC ที่มีความจุสูงและทนทาน ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานด้านโทรคมนาคม การดำเนินงานของศูนย์ข้อมูล และการใช้งานในอุตสาหกรรมที่ต้องการการจ่ายไฟ DC ที่เชื่อถือได้ โดยรับอินพุตเฟสเดียว 220VAC และจ่ายเอาต์พุต DC ที่เสถียร ปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดปฏิบัติการเล็กน้อยที่ –53.5VDC ระบบนี้มีความสามารถในการส่งออกสูงสุด 30kW รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%

ด้วยการออกแบบที่เป็นโมดูลและซ้ำซ้อน ระบบรองรับโมดูลเรคติไฟเออร์ได้สูงสุดสิบโมดูล 3000W ที่กำหนดค่าสำหรับการซ้ำซ้อนแบบ N+1 โดยแต่ละโมดูลขนาดกะทัดรัดมีน้ำหนักน้อยกว่า 2 กก. เรคติไฟเออร์ใช้การระบายความร้อนด้วยอากาศแบบบังคับ บรรลุปัจจัยกำลังไฟฟ้าใกล้เคียงหนึ่ง (≥0.99) และรักษาค่าความเพี้ยนฮาร์มอนิกทั้งหมดต่ำ (THDi ≤5%) เพื่อการแปลงพลังงานที่มีประสิทธิภาพและสะอาด ด้วยการบำรุงรักษาด้านหน้า การเดินสายไฟด้านบน และการป้องกันการบุกรุก IP20 แชสซีแบบติดตั้งบนแร็คขนาด 6U เน้นความปลอดภัยในการปฏิบัติงาน ความสะดวกในการบริการ และการรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานได้อย่างง่ายดาย

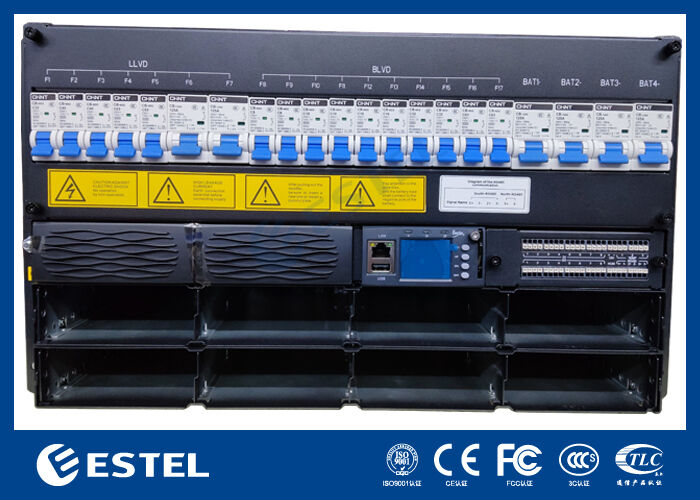

แผงจ่ายไฟ DC ติดตั้งเบรกเกอร์วงจรแบตเตอรี่แบบขั้วเดียว 125A จำนวนสี่ตัว และมีทั้งฟังก์ชัน Load Low Voltage Disconnect (LLVD) และ Battery Low Voltage Disconnect (BLVD) เพื่อการจัดการพลังงานที่ปลอดภัยและยืดหยุ่น ระบบอัจฉริยะจัดทำโดยคอนโทรลเลอร์เฉพาะที่มีอินพุตเซ็นเซอร์แบบอะนาล็อกสี่ตัว อินพุตสถานะดิจิทัลแปดตัว และรีเลย์เตือนแบบหน้าสัมผัสแห้งที่กำหนดค่าได้แปดตัว การตรวจสอบและจัดการระยะไกลเปิดใช้งานผ่านอินเทอร์เฟซ RS232/485 และ SNMP ในขณะที่จอแสดงผล LCD ในตัวช่วยให้สามารถดูสถานะและการกำหนดค่าในพื้นที่ได้

ได้รับการออกแบบมาให้ทำงานในสภาวะที่ต้องการ ระบบทำงานในช่วงอุณหภูมิที่ขยายจาก –40℃ ถึง +65℃ ทนต่อความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่ควบแน่น) และรักษาประสิทธิภาพเต็มที่ที่ระดับความสูงสูงสุด 3000 เมตร การรวมสถาปัตยกรรมแบบโมดูลที่ปรับขนาดได้เข้ากับความน่าเชื่อถือที่พิสูจน์แล้ว ระบบจ่ายไฟ DC ขนาด 30kW นี้จึงเป็นโซลูชันพลังงานที่แข็งแกร่งและปรับขนาดได้สำหรับโครงสร้างพื้นฐานที่สำคัญ ซึ่งความพร้อมใช้งานของพลังงานเป็นสิ่งสำคัญที่สุด

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 6U(สูง)

• น้ำหนัก: ≤30 กก. (ไม่รวมเรคติไฟเออร์)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

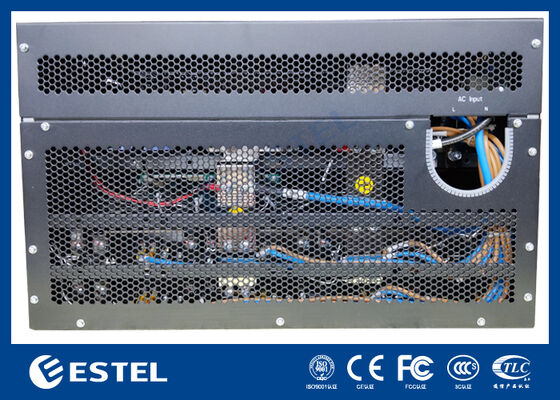

• โหมดการเดินสายไฟ: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนแปลงระดับโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต:220VAC เฟสเดียว

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด:30kW(10*3kw, N+1 redundancy)

• เบรกเกอร์แบตเตอรี่: 4*125A/1P

• เบรกเกอร์โหลด:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• DC SPD: 10kA/20kA, 8/20μs

เรคติไฟเออร์

• แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

คอนโทรลเลอร์

• อินพุตสัญญาณ: 4 AI (อุณหภูมิแวดล้อม 3, ความชื้น 1), 8 DI

• เอาต์พุตสัญญาณเตือน: หน้าสัมผัสแห้ง 8 ตัว

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2000 ม. ถึง 3000 ม. อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.)
