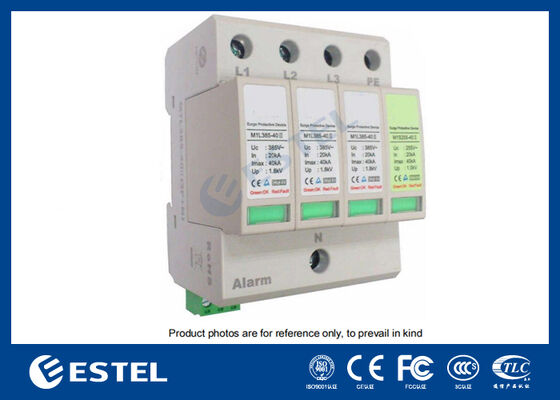

M1L385-40 II อุปกรณ์ป้องกันการกระจายไฟฟ้า - กระแสกระจายไฟฟ้า 40kA, 230V/400VAC, Port ระเบิดระยะไกล, การติดตั้ง DIN Rail, IP20, การป้องกันชั้น C

คําอธิบายสินค้า

รายการM1L385-40 II อุปกรณ์ป้องกันการกระจายไฟ (SPD)เป็นระบบป้องกันไฟฟ้าที่มีความน่าเชื่อถือสูงที่ออกแบบมาเพื่อปกป้องอุปกรณ์จากภาวะความดันเกินและการกระจายไฟฟ้าในระบบกระจายไฟฟ้าความดันต่ําอุปกรณ์นี้ได้รับการออกแบบโดยเฉพาะสําหรับการใช้งานที่ทั้งการป้องกัน overcurrent และ overheat เป็นสิ่งจําเป็น, ให้ความคุ้มครองที่แข็งแกร่งสําหรับระบบไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึก

รุ่น M1L385-40 II ตอบสนองกับมาตรฐานการป้องกันประเภท Cและสามารถทนต่อกระแสไฟฟ้าสูงถึง40kA(8/20μs การทดสอบ) ทําให้มันเหมาะสําหรับการใช้ในระบบกระจายพลังงานและอุปกรณ์ที่เปราะบางต่อการกระจายไฟฟ้าสายพานเตือนระยะไกล(ไม่มีการติดต่อที่ใช้งาน) ให้ผู้ใช้บริการมีความสามารถในการติดตามในเวลาจริง และแจ้งเตือนเกี่ยวกับความผิดพลาดหรือความล้มเหลวที่อาจเกิดขึ้น

อุปกรณ์ถูกออกแบบด้วยฐานที่บูรณาการสําหรับการติดตั้งและบํารุงรักษาที่ง่าย โดยปกติจะติดตั้งบน35 มม DIN railซึ่งเป็นแนวปฏิบัติที่พบทั่วไปสําหรับแผ่นสื่ออุปกรณ์วิธีการติดตั้งนี้รับประกันว่า SPD สามารถติดตั้งได้อย่างมั่นคงภายในระบบโดยไม่เสี่ยงต่อประสิทธิภาพของระบบไฟฟ้าทั้งหมดอุปกรณ์ยังรองรับสายไฟยืดหยุ่นขนาดตั้งแต่1.5 mm2 ถึง 25 mm2สําหรับการเชื่อมต่อแบบยืดหยุ่น และสูงสุด35 มม2สําหรับการเชื่อมต่อแบบแข็ง ที่รองรับความต้องการการติดตั้งที่หลากหลาย

ข้อจํากัดหลัก

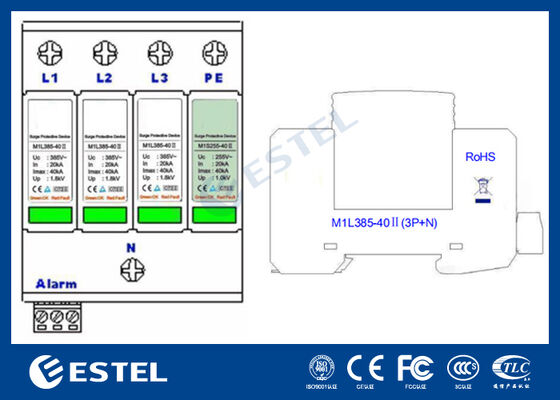

รุ่น: M1L385-40 II (3P+N)

ความดันการทํางาน:

230V/400VAC (L-N / N-PE)

อัตราความถี่: 48Hz ถึง 62Hz

ความดันการทํางานสูงสุด:

385V (L-N) / 255V (N-PE)

กระแสการปล่อยไฟฟ้าชื่อ (ใน):

20kA (L-N; N-PE)

กระแสการปล่อยไฟฟ้าสูงสุด (Imax):

40kA (L-N; N-PE)

ระดับการป้องกันความดัน (ขึ้น):

1.8kV (L-N) / 1.0kV (N-PE)

คุณลักษณะของความแรงเกินระยะเวลา (TOV):

5s ที่ 385V (L-N) / 400V เป็นเวลา 5 วินาที

1200V (L-PE) / 200ms สําหรับลักษณะความผิดพลาด

กระแสไฟฟ้าวงจรสั้น:

25kArms

ขนาดสําหรับการเชื่อมต่อเทอร์มินัล:

1.5mm2 ถึง 25mm2 (ยืดหยุ่น) / 35mm2 (แข็ง)

กระแสไฟฟ้าสูงสุดสําหรับ Port ระเบิด:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

ประเภทของกระเป๋าเปลือกกันไฟ:

UL94 V-0

เกรด IP:

IP20

ระบบติดตามสัญญาณเตือน

รายการM1L385-40 IISPD มีลักษณะสายพานเตือนระยะไกลที่ให้ผลตอบสนองในเวลาจริงเกี่ยวกับสถานะการทํางานของอุปกรณ์ไม่มีการติดต่อและช่วยในการรักษาประสิทธิภาพการดําเนินงานโดยเตือนผู้ใช้เมื่อการบํารุงรักษาหรือการเปลี่ยนที่จําเป็น, รับประกันว่าเวลาหยุดทํางานของอุปกรณ์ถูกลดลงเป็นน้อยที่สุด.ฟังก์ชันเตือนทางไกลยังทําให้การบูรณาการในระบบติดตามขนาดใหญ่ง่ายขึ้นการปรับปรุงการตรวจสอบพื้นฐานสําคัญ

คําแนะนําการติดตั้ง

อุปกรณ์นี้ถูกออกแบบให้ติดตั้งโดยนักวิชาการที่ได้รับอนุญาตปกติจะติดตั้งบน35 มม DIN railภายในแผ่นสวิทช์อุปกรณ์ SPD ควรติดสายตามคําแนะนําต่อไปนี้

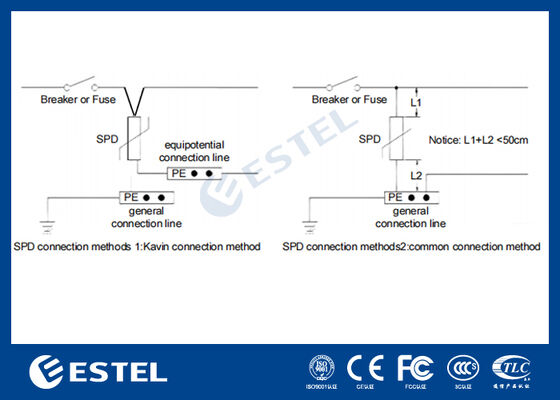

วิธีเชื่อมต่อ: การเชื่อมต่อแบบปาราเลลทั่วไปสามารถใช้สําหรับสายไฟ16mm2สายทองแดงหลายสาย ความยาวรวมของสายเชื่อมไม่ควรเกิน0.5 เมตร.

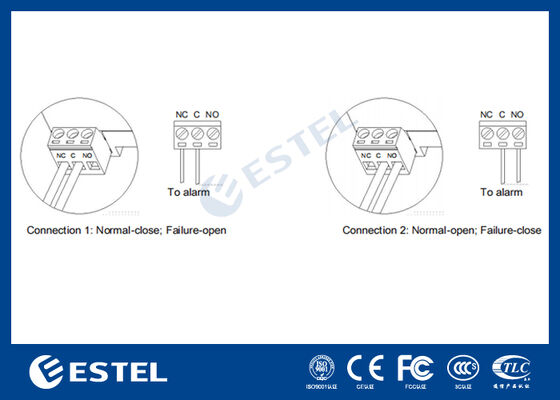

รายการปลายเชื่อมต่อสัญญาณเตือนตั้งอยู่ด้านล่างของตัวจับ สําหรับการติดตามทางไกล ผู้ใช้ควรดึงปลั๊กสายไฟและใส่สายของสัญญาณเตือนเข้าไปในรูที่เหมาะสมในปลั๊กสายไฟจากนั้นใส่พล็อกในตําแหน่งเดิมของพวกเขาและ tighten screws.

ด้วยการปฏิบัติตามคําแนะนําที่นําเสนอ อุปกรณ์นี้สามารถบูรณาการในระบบไฟฟ้า ให้การคุ้มครองที่แข็งแกร่งต่อการกระตุ้นไฟฟ้า และให้การทํางานอย่างต่อเนื่องและน่าเชื่อถือได้

ประโยชน์ของอุปกรณ์ป้องกันการกระแทก M1L385-40 II:

ความจุของกระแสไฟฟ้าสูง: มีกระแสการชําระไฟฟ้าสูงสุด40kA, SPD นี้สามารถจัดการกับการกระชับกําลังที่สําคัญและความดันชั่วคราว, ให้ความคุ้มกันที่ดีสําหรับอุปกรณ์ที่มีความรู้สึก.

ความสามารถในการติดตามทางไกล: การสร้างขึ้นในสายพานเตือนระยะไกลทําให้การติดตามและบํารุงรักษาง่าย เพื่อให้แน่ใจว่าปัญหาใด ๆ สามารถแก้ไขได้อย่างรวดเร็ว

การติดตั้งที่ง่ายต่อผู้ใช้: การการติดตั้งรถไฟ DINระบบนี้ทําให้การติดตั้งง่ายขึ้น และทําให้การบูรณาการเข้ากับพื้นฐานไฟฟ้าที่มีอยู่ง่ายขึ้น

ระดับการป้องกันความดันที่กว้าง: สามารถทนความกระชับกําลังสูงถึง385V(L-N) และ255V(N-PE) ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายในระบบกระจายพลังงาน

ทนทาน และ ปลอดภัย: การกล่องกันไฟ (UL94 V-0)และป้องกัน IP20ให้แน่ใจว่าอุปกรณ์ยังคงปลอดภัยและทนทานในสภาพแวดล้อมการทํางานที่แตกต่างกัน

พื้นที่ใช้งาน:

ระบบกระจายพลังงาน: ป้องกันระบบพลังงานจากภาวะความดันเกินระยะสั้นที่อาจทําลายส่วนประกอบที่รู้สึกไว

อุปกรณ์โทรคมนาคม: รับประกันความปลอดภัยของอุปกรณ์โทรคมนาคม โดยป้องกันการกระตุ้นที่ส่งผลกระทบต่อการทํางาน

ระบบไฟฟ้าอุตสาหกรรม: ป้องกันเครื่องจักรและอุปกรณ์อุตสาหกรรมจากปัญหาไฟฟ้าที่อาจทําให้หยุดทํางานหรือเสียหาย

ระบบพลังงานที่เกิดใหม่: ป้องกันระบบพลังงานแสงอาทิตย์ ลม และพลังงานที่สามารถปรับปรุงได้อื่นๆ จากการกระจายไฟฟ้าที่เกิดจากปัจจัยภายนอก

สรุป

รายการM1L385-40 II อุปกรณ์ป้องกันการกระจายให้ความคุ้มกันที่มีประสิทธิภาพสูงสําหรับระบบไฟฟ้าและอุปกรณ์ที่มีความรู้สึกต่อความกระชับอัตราเกิน, การกระชับกําลังไฟฟ้า, และความผิดพลาดไฟฟ้าคุณสมบัติการเฝ้าระยะไกล, และการติดตั้งง่ายการติดตั้งรถไฟ DIN, มันเป็นทางเลือกที่น่าเชื่อถือสําหรับอุตสาหกรรม, โทรคมนาคม, และการกระจายพลังงาน
