| มิติ: | 482.6(ก)*350.0(ล)*3U(ส) | กำลังไฟฟ้ากระแสสลับสูงสุด: | 18กิโลวัตต์ |
|---|---|---|---|
| โมดูลวงจรเรียงกระแส: | 3kw, 6 ชิ้น | คอนโทรลเลอร์: | MC2600 |
| ส.น.ม: | ใช่ | อาร์เอส485: | ใช่ |
| ปรับแต่งได้: | ใช่ | บรรจุุภัณฑ์: | กล่อง/กรณีไม้ |
| เน้น: | ระบบปรับสายโทรคมนาคม DC48V,ระบบพลังงานโทรคมนาคม 300A,เครื่องปรับการติดตามทางไกล RS485 |
||
ภาพรวมสินค้า

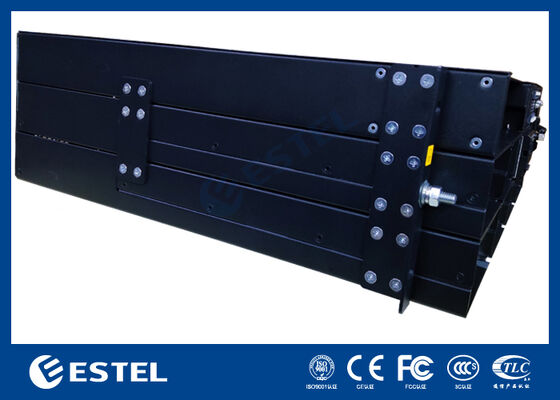

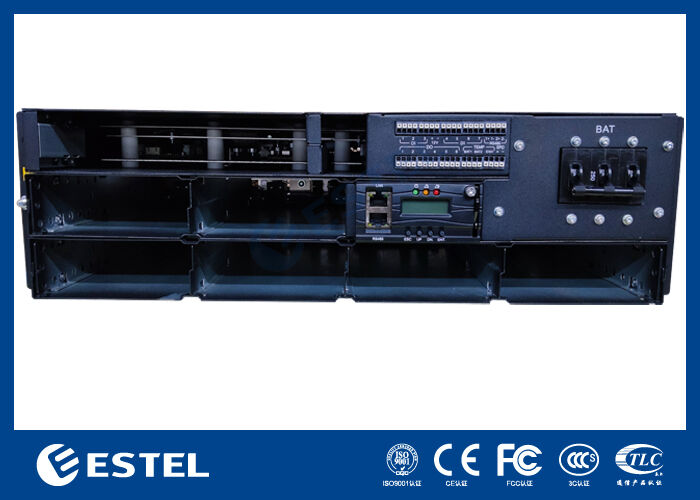

ET48300-M5E63ระบบพลังงานเรคดาร์ซี (DC rack power system) ให้บริการกับระบบพลังงานดาร์ซี (DC power solution) ที่มีความจุสูง และมีความยืดหยุ่น ซึ่งถูกออกแบบมาโดยเฉพาะสําหรับโครงสร้างพื้นฐานโทรคมนาคม การดําเนินงานของศูนย์ข้อมูลและการใช้งานอุตสาหกรรมที่ต้องการการกระจายพลังงาน DC ที่น่าเชื่อถือ.มันยอมรับ 380VAC (เข้ากันได้ทั้งแบบเดียวและแบบสามเฟส) และให้ผลิต DC ที่มั่นคง ปรับระหว่าง 43VDC ถึง 58VDC โดยมีจุดทํางานนามinali 53.5VDCมีกําลังผลิตสูงสุด 18kW, ระบบนี้สามารถรองรับการติดตั้งที่ต้องการสูงอย่างน่าเชื่อถือได้ โดยการบรรลุประสิทธิภาพการแปลงพลังงานที่เกิน 96%
ด้วยการออกแบบแบบโมดูลและรีดอนเดนต์ ระบบนี้รองรับโมดูลปรับความแรงสูงสุด 6*3000W ที่ตั้งค่าเพื่อ N+1 รีดอนเดนซ์ โดยโมดูลคอมแพคต์แต่ละโมดูลมีน้ําหนักต่ํากว่า 2 กิโลกรัมเครื่องปรับความเรียบง่ายใช้เครื่องปรับความเย็นด้วยอากาศ, ประสบประสิทธิภาพเกือบหนึ่งหน่วย (≥ 0.99) และรักษาความสับสนฮาร์มอนิกรวมต่ํา (THDi ≤ 5%) สําหรับการแปลงพลังงานที่ประสิทธิภาพและสะอาดและ IP20 การป้องกันการเข้า, หม้อชาสีที่สามารถติดตั้ง rack 3U เน้นความปลอดภัยในการใช้งาน, ความสะดวกในการบริการ, และการบูรณาการที่ตรงไปตรงมาในตู้ 19 นิ้วมาตรฐาน.
แผนการกระจายไฟฟ้าแบบ DC มีเครื่องตัดวงจรแบตเตอรี่ 1 * 250A และมีฟังก์ชัน LLVD & BLVD สําหรับการจัดการพลังงานที่ปลอดภัยและยืดหยุ่นข้อมูลของระบบถูกให้โดยตัวควบคุมส่วนตัวที่มี 3 ทางเข้าเซ็นเซอร์แบบแอนาล็อก, 7 ทางเข้าสถานะดิจิตอล และ 6 รีเล่เตือนติดต่อแห้งที่สามารถตั้งค่าได้ การติดตามและบริหารระยะไกลสามารถใช้ผ่าน RS232/485 และ SNMPขณะที่จอ LCD ที่บูรณาการทําให้สามารถดูสถานะและการตั้งค่าสถานะในท้องถิ่น.
การออกแบบให้ทํางานในสภาพที่ต้องการ ระบบทํางานในช่วงอุณหภูมิที่ขยายออกไปจาก 40 °C ถึง + 65 °C ยอมรับความชื้นสัมพัทธ์จาก 5% ถึง 95%และรักษาความสามารถเต็มที่ในความสูงสูงถึง 3000 เมตรการผสมผสานโครงสร้างแบบจําลองขนาดใหญ่กับความน่าเชื่อถือที่พิสูจน์ระบบพลังงานแบบ 18kW DC นี้เป็นทางออกที่แข็งแกร่งและสามารถปรับขนาดได้ สําหรับโครงสร้างพื้นฐานที่สําคัญ.
| ประเภท | ET48300-M5E63 | |||
| ระบบ | ขนาด | 482.6 ((W) * 350.0 ((D) * 3U ((H) | ||
| น้ําหนัก | ≤15kg (ไม่รวมเครื่องปรับ) | |||
| ระบบเย็น | การเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | |||
| รูปแบบการเชื่อม | ทางเข้าด้านบนและทางออกด้านบน | |||
| ระบบบํารุงรักษา | การบํารุงรักษาด้านหน้า การเปลี่ยนแปลงระดับของโมดูลสนับสนุน | |||
| ระดับการป้องกัน | IP20 | |||
| AC การกระจาย |
รูปแบบการใส่ | 380VAC, รองรับการใช้งานในแบบแบบเดียวเฟสและแบบสามเฟส | ||
| ความถี่การเข้า | 45 ~ 65Hz ค่านิยม: 50Hz/60Hz | |||
| DC การกระจาย |
ความดันการออก | -43~-58VDC ค่าตั้ง: -53.5VDC | ||
| ความจุสูงสุด | 18kW ((6*3kw, N + 1 ความอุดหนุน) | |||
| เครื่องตัดแบตเตอรี่ | 1*250A | |||
| เครื่องตัดความจูง |
LLVD: 1*<125A/1PN ((สํารอง) BLVD: 6*≤63A/1PN+2*≤125A/1PN ((สํารอง) |
|||
| เครื่องปรับ | ความดันการเข้า | 85VAC ราคา 300VAC ระดับ 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| พลังประเมิน | 3000W ((176 ~ 300VAC) | |||
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) | |||
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| น้ําหนัก | ≤2kg | |||
| ระบบเย็น | การเย็นแบบบังคับ | |||
| ค่าประสิทธิภาพ | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| การออกไฟฟ้าแบบ DC | อัตราการต่อรองความแรงของอัตราการต่อรอง | |||
| เครื่องควบคุม | การเข้าสัญญาณ | 3 AI (3 อุณหภูมิแวดล้อม), 7 DI | ||
| การออกสัญญาณเตือน | 6 ติดต่อที่แห้ง | |||
| ท่าเรือสื่อสาร | RS232/485, SNMP | |||
| โหมดการแสดง | LCD | |||
| สิ่งแวดล้อม | การดําเนินงาน อุณหภูมิ |
-40 °C ~ +65 °C (แรงผลิตเต็มต่ํากว่า 50 °C) | ||
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | |||
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | |||
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m) |
|||
