DC48V 3U BTS Telecom Rectifier Systems พร้อมระบบติดตามทางไกล RS485
รายละเอียดสินค้า
ระบบปรับสายโทรคมนาคม DC48V
,ระบบพลังงานโทรคมนาคม 300A
,เครื่องปรับการติดตามทางไกล RS485

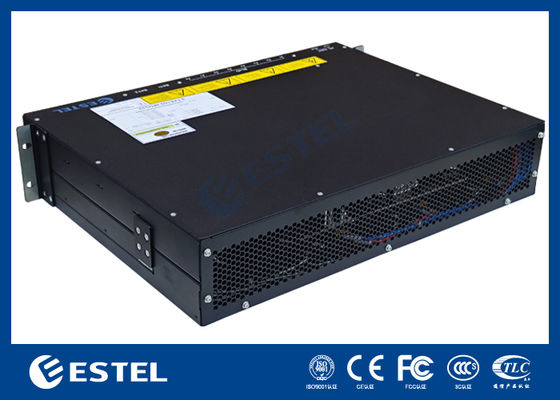

ระบบวงจรเรียงกระแสโทรคมนาคม BTS DC48V 3U พร้อมการตรวจสอบระยะไกล RS485
ภาพรวมผลิตภัณฑ์ของระบบวงจรเรียงกระแสโทรคมนาคม BTS 3U
ET48300-M5E63 เป็นระบบจ่ายไฟ DC แบบแร็คที่พัฒนาโดย ESTEL เป็นโซลูชันจ่ายไฟ DC ความจุสูงและยืดหยุ่น ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การปฏิบัติงานของศูนย์ข้อมูล และการใช้งานทางอุตสาหกรรมที่ต้องการการกระจายพลังงาน DC ที่เชื่อถือได้ ยอมรับ 380VAC (ใช้ได้กับเฟสเดียวและสามเฟส) และให้เอาต์พุต DC ที่เสถียรซึ่งปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดทำงานปกติที่ –53.5VDC ด้วยกำลังการผลิตสูงสุด 18kW ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%
แผงจ่ายไฟ DC ติดตั้งเบรกเกอร์วงจรแบตเตอรี่ขนาด 1*250A และมีฟังก์ชัน LLVD และ BLVD เพื่อการจัดการพลังงานที่ปลอดภัยและยืดหยุ่น ความชาญฉลาดของระบบได้มาจากคอนโทรลเลอร์เฉพาะที่มีอินพุตเซ็นเซอร์แอนะล็อก 3 ช่อง อินพุตสถานะดิจิทัล 7 ช่อง และรีเลย์สัญญาณเตือนหน้าสัมผัสแห้งที่กำหนดค่าได้ 6 รายการ การตรวจสอบและการจัดการระยะไกลเปิดใช้งานได้ผ่านอินเทอร์เฟซ RS232/485 และ SNMP ในขณะที่จอแสดงผล LCD ในตัวช่วยให้สามารถดูและกำหนดค่าสถานะในเครื่องได้
ข้อมูลจำเพาะของ ACของระบบวงจรเรียงกระแสโทรคมนาคม BTS 3U
โหมดอินพุต:380VAC ใช้งานได้ทั้งแบบเฟสเดียวและสามเฟส
ความถี่อินพุต:45Hz ถึง 65Hz (พิกัด 50Hz/60Hz)
ข้อมูลจำเพาะของดีซีของระบบวงจรเรียงกระแสโทรคมนาคม BTS 3U
แรงดันขาออก:-43V ถึง -58VDC (พิกัด -53.5VDC)
ความจุสูงสุด:18kW (โมดูลเรกติฟายเออร์ 6 x 3kW, ระบบสำรอง N+1)
เบรกเกอร์แบตเตอรี่:1x250A
โหลดเบรกเกอร์ของระบบวงจรเรียงกระแสโทรคมนาคม BTS 3U
แอลวีดี:1 x <125A/1PN (สงวนไว้)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (สงวนไว้)

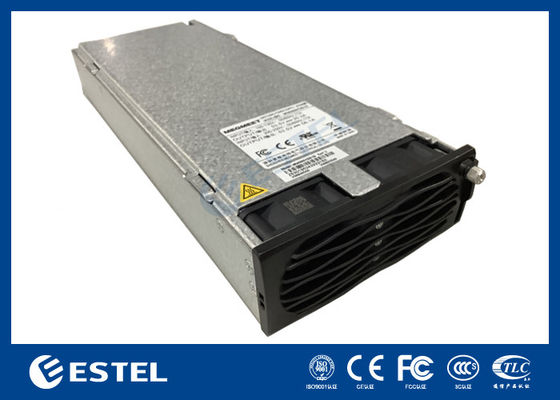

โมดูลวงจรเรียงกระแสของระบบวงจรเรียงกระแสโทรคมนาคม BTS 3U
แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC (พิกัด 220VAC)
ประสิทธิภาพ:>96%
กำลังไฟ:3000วัตต์ (176~300VAC)
โหมดทำความเย็น:บังคับระบายความร้อน
ตัวประกอบกำลัง:≥0.99
ทีเอชดี:≤5%
เอาท์พุทกระแสตรง:-43 ~ -58VDC (พิกัด -53.5VDC) สูงสุด 55A
| พิมพ์ | ET48300-M5E63 | |||
| ระบบ | มิติ | 482.6(ก)*350.0(ล)*3U(ส) | ||
| น้ำหนัก | ≤15กก. (ไม่มีวงจรเรียงกระแส) | |||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้วหรือภายในตู้ | |||
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |||
| ระดับการป้องกัน | IP20 | |||
| เครื่องปรับอากาศ การกระจาย |
โหมดอินพุต | 380VAC ใช้งานได้ทั้งเฟสเดียวและสามเฟส | ||
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
| ความจุสูงสุด | 18kW(6*3kw, N+1 ซ้ำซ้อน) | |||
| เบรกเกอร์แบตเตอรี่ | 1*250A | |||
| โหลดเบรกเกอร์ |
LLVD: 1*＜125A/1PN (สงวนไว้) BLVD: 6*≤63A/1PN+2*≤125A/1PN (สงวนไว้) |
|||
| วงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| กำลังไฟพิกัด | 3000W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤2กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาท์พุทกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | สัญญาณเข้า | 3 AI (3 อุณหภูมิแวดล้อม), 7 DI | ||
| เอาต์พุตแจ้งเตือน | 6 การสัมผัสแบบแห้ง | |||
| พอร์ตการสื่อสาร | RS232/485, SNMP | |||
| โหมดการแสดงผล | จอแอลซีดี | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||
