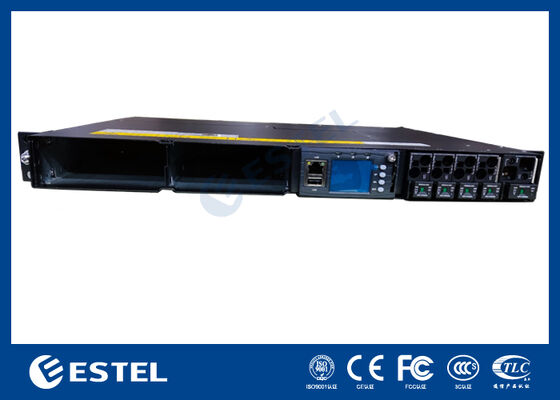

โครงการปรับปรุงความประสิทธิภาพสูง 6KW DC พร้อมการติดตามทางไกล
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
735-2864 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
3,000 ชุดต่อเดือน
สรุปผลิตภัณฑ์
โซลูชันวงจรเรียงกระแส DC ประสิทธิภาพสูง 6KW พร้อมการตรวจสอบระยะไกลสำหรับโครงการโทรคมนาคม ภาพรวมผลิตภัณฑ์ของวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw ET4860 เป็นระบบไฟฟ้า DC48V ขนาด 6kw ประสิทธิภาพสูง (>96%) ที่พัฒนาขึ้นเพื่อจ่ายพลังงานที่เชื่อถือได้สำหรับการใช้งานด้านโทรคมนาคม ศูนย์ข้อมูล และโรงงานอุตสาห...
รายละเอียดสินค้า
เน้น:
เครื่องปรับสายโทรคมนาคม 6KW DC
,ระบบพลังงานโทรคมนาคมที่มีประสิทธิภาพสูง
,เครื่องปรับสายไฟ DC ที่ติดตามทางไกล
Size:
482 มม. * 350 มม. * 1U (กว้าง * ลึก * สูง)
Weight:
≤10กก. (ไม่มีวงจรเรียงกระแส)
Input Voltage:
220VAC เฟสเดียว
Output Voltage:
-48VDC (-42 ถึง -58VDC)
Rectifier Module:
6kw (สูงสุด) โมดูล 2 * 3kw
Module Efficiency:
>96%
Application:
โทรคมนาคม
Package:
กล่องไม้/กล่อง
รายละเอียดสินค้า
โซลูชันวงจรเรียงกระแส DC ประสิทธิภาพสูง 6KW พร้อมการตรวจสอบระยะไกลสำหรับโครงการโทรคมนาคม
ภาพรวมผลิตภัณฑ์ของวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw
ET4860 เป็นระบบไฟฟ้า DC48V ขนาด 6kw ประสิทธิภาพสูง (>96%) ที่พัฒนาขึ้นเพื่อจ่ายพลังงานที่เชื่อถือได้สำหรับการใช้งานด้านโทรคมนาคม ศูนย์ข้อมูล และโรงงานอุตสาหกรรมที่ต้องการเวลาทำงานสูงสุด ทำงานจากแหล่งจ่ายไฟ 220VAC เฟสเดียว 63A/1PN ให้เอาต์พุต DC ที่มีการควบคุมอย่างแม่นยำซึ่งปรับได้ตั้งแต่ –43VDC ถึง –58VDC (ในนาม –53.5VDC) ด้วยประสิทธิภาพการแปลงเกิน 96% แม้ที่โหลดเต็มที่ ระบบนี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูงที่ใส่ใจพลังงาน
โมดูลวงจรเรียงกระแสของวงจรเรียงกระแส DC ประสิทธิภาพสูงขนาด 6kw
สร้างขึ้นเพื่อความซ้ำซ้อน ยูนิตนี้รองรับโมดูลเรกติไฟเออร์ 3000W แบบถอดเปลี่ยนได้โดยไม่ต้องปิดเครื่องได้สูงสุด 2* ในการกำหนดค่า N+1 โมดูลน้ำหนักเบาแต่ละโมดูล (น้ำหนักต่ำกว่า 2 กก.) ใช้การระบายความร้อนด้วยอากาศเพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนที่เสถียร การแก้ไขตัวประกอบกำลังขั้นสูง (≥0.99) และความบิดเบือนฮาร์มอนิกรวมต่ำ (THDi ≤5%) รับประกันการส่งพลังงานที่สะอาดพร้อมทั้งลดความเครียดในโครงสร้างพื้นฐานต้นน้ำ ระบบนี้บรรจุอยู่ในแชสซีแบบติดตั้งบนชั้นวางขนาด 1U ขนาด 19 นิ้ว ที่มีระดับ IP20 พร้อมบริการเข้าถึงด้านหน้าและรายการสายเคเบิลที่แผงด้านบนที่สะดวกสบาย
การจัดการพลังงานอัจฉริยะของวงจรเรียงกระแส DC ประสิทธิภาพสูงขนาด 6kw
แผงกระจายสินค้าแบบรวมมีฟังก์ชัน BLVD เพื่อการจัดการโหลดที่ยืดหยุ่น ตัวควบคุมออนบอร์ดให้การตรวจสอบและการควบคุมที่ครอบคลุมด้วยอินพุตเซ็นเซอร์แอนะล็อก 3 ช่อง อินพุตสถานะดิจิทัล 8 ช่อง และเอาต์พุตรีเลย์หน้าสัมผัสแห้งที่กำหนดค่าได้ 8 ช่องสำหรับการจัดการสัญญาณเตือน รองรับการตรวจสอบระยะไกลผ่านอินเทอร์เฟซ RS232, RS485 และ SNMP ในขณะที่หน้าจอ LCD ในตัวช่วยให้กำหนดค่าในสถานที่ได้อย่างตรงไปตรงมาและยืนยันสถานะแบบเรียลไทม์
สภาพแวดล้อมในการทำงานของวงจรเรียงกระแส DC ประสิทธิภาพสูงขนาด 6kw
ET4860 ได้รับการออกแบบทางวิศวกรรมเพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง โดยทำงานโดยไม่ลดประสิทธิภาพในช่วงอุณหภูมิแวดล้อม –40°C ถึง +65°C และความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่ควบแน่น) มันรักษากำลังเอาต์พุตเต็มที่ที่ระดับความสูงสูงสุด 3,000 เมตร เมื่อรวมความสามารถในการปรับขนาดที่กะทัดรัด การจัดการโหลดอัจฉริยะ และโครงสร้างที่แข็งแกร่ง ET4860 มอบรากฐานกำลังไฟฟ้ากระแสตรงที่พร้อมสำหรับอนาคตสำหรับโครงสร้างพื้นฐานที่สำคัญ ซึ่งการหยุดทำงานไม่ใช่ทางเลือก
ข้อมูลจำเพาะของวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw
| พิมพ์ | ระบบวงจรเรียงกระแสโทรคมนาคม | |||
| ทั่วไป | ขนาด | 482 มม. * 350 มม. * 1U (กว้าง * ลึก * สูง) | ||
| น้ำหนัก | ≤8.50กก. (ไม่มีวงจรเรียงกระแส) | |||
| วิธีการทำความเย็น | ความเย็นตามธรรมชาติ | |||
| วิธีการติดตั้ง | ติดตั้งแร็คขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าและทางออกจากด้านบน | |||
| โหมดการบำรุงรักษา | จากด้านหน้า รองรับการเปลี่ยนเกรดโมดูล | |||
| เกรดการป้องกัน | IP20 | |||
| เครื่องปรับอากาศ การกระจาย |
แรงดันไฟฟ้าขาเข้า |
เฟสเดียว 220VAC | ||
| เบรกเกอร์อินพุต | 1 x 63 1PN | |||
| ความถี่อินพุต | 45Hz ถึง 65Hz, ค่าพิกัด: 50Hz/60Hz | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
|
ความจุขาออก (สูงสุด)
|
6kw(2*3kw รองรับการซ้ำซ้อน N+1) | |||
|
เบรกเกอร์แบตเตอรี่
|
เบรกเกอร์วงจร 1 x 100A 1PN | |||
| บีแอลวีดี |
2 x 63A/1PN + 2 x 32A/1PN เซอร์กิตเบรกเกอร์ |
|||
| โมดูลวงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| กำลังไฟพิกัด | 3000W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤2กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | พอร์ตอินพุตสัญญาณ | 3 AI (3 อุณหภูมิแวดล้อม) , 8 DI | ||
| พอร์ตเอาต์พุตแจ้งเตือน | 8 การสัมผัสแบบแห้ง | |||
| การสื่อสาร | RS485/RS232, SNMP, Modbus, อีเธอร์เน็ต | |||
| จอแสดงผล LCD | รองรับ | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||

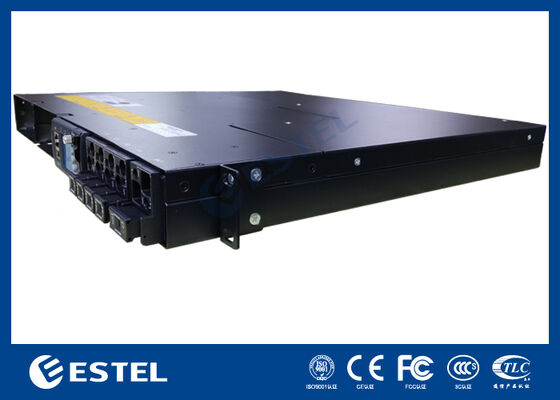

มุมมองด้านหลังของวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw

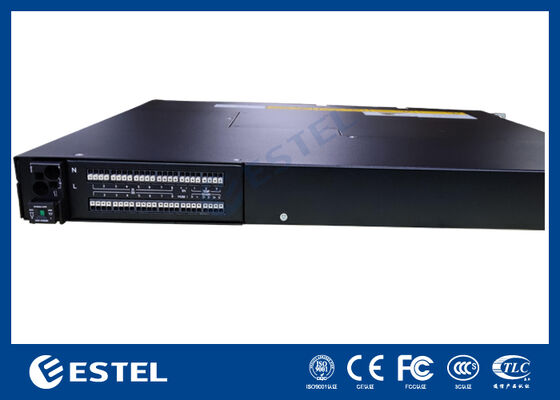

มุมมองด้านข้างของวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw

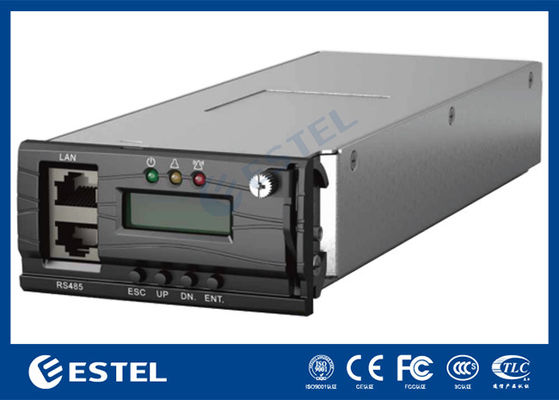

ผู้ควบคุมวงจรเรียงกระแส DC ประสิทธิภาพสูง 6kw
