ตู้โทรคมนาคมภายนอกอาคาร IP55 พร้อม PDU และ ODF สำหรับระบบจ่ายไฟโทรคมนาคม
รายละเอียดสินค้า
ตู้โทรคมนาคมภายนอกอาคารพร้อม ODF
,ตู้โทรคมนาคมกลางแจ้ง พร้อม PDU
,ตู้โทรคมนาคมภายนอกอาคารสำหรับระบบจ่ายไฟโทรคมนาคม
ตู้โทรคมนาคมภายนอกอาคารพร้อม PDU และ ODF สำหรับระบบพลังงานโทรคมนาคม
1. บทนำ

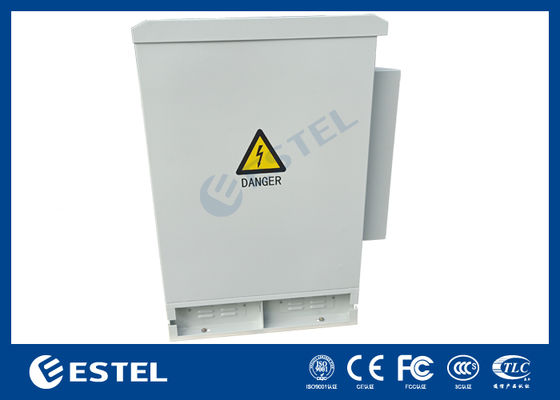

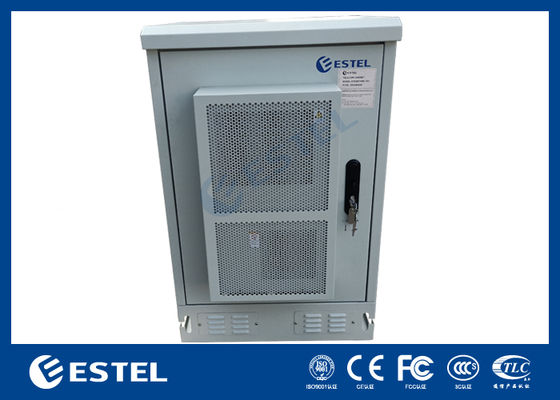

ET6565100A เป็นตู้ภายนอกอาคารที่สามารถปกป้องอุปกรณ์ของลูกค้าจากความเสียหายและสภาพอากาศที่รุนแรง โดยให้พลังงานไฟฟ้ากระแสสลับสำหรับอุปกรณ์ไอที และมี Optical Distribution Frame (ODF) สำหรับเครือข่ายการส่งผ่านใยแก้วนำแสง ตู้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการเชื่อมต่อทางกายภาพของอุปกรณ์โทรคมนาคมภายนอกอาคาร โดยเฉพาะอย่างยิ่งสำหรับอุปกรณ์เครือข่ายการส่งผ่านใยแก้วนำแสง
2. การใช้งาน
ตู้โทรคมนาคมภายนอกอาคารนี้ใช้กันอย่างแพร่หลายในไซต์โทรคมนาคมเคลื่อนที่ของผู้ให้บริการโทรคมนาคม ที่พักอาศัยขนาดเล็กภายนอกอาคาร ตู้ควบคุมไฟฟ้าของรถไฟ ตำรวจอิเล็กทรอนิกส์ สถานีฐานการสื่อสาร สถานีตรวจวัดอากาศภายนอกอาคาร ตู้ควบคุมพลังงานแสงอาทิตย์ ฯลฯ
3. คุณสมบัติของตู้
- ระดับการป้องกันสูง: IP55
- ความสามารถในการป้องกันการโจรกรรมสูง ประตูแบบฝัง บานพับด้านใน ล็อคสามจุด รองรับการคล้องกุญแจเพิ่มเติม

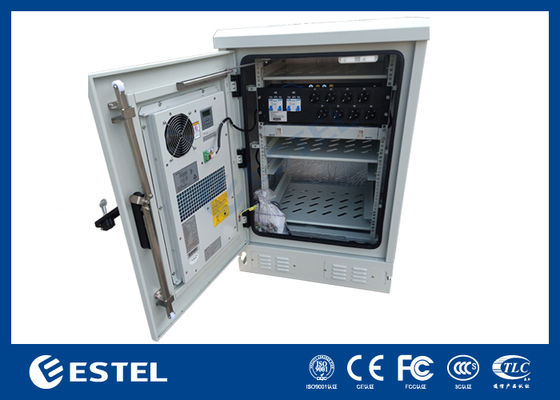

- ติดตั้งระบบระบายความร้อนที่ประตูตู้ สะดวกต่อการบำรุงรักษา ทำความสะอาด และเปลี่ยน
- รองรับการจัดการระยะไกล ปรับปรุงความปลอดภัย และลดต้นทุนการดำเนินงานของลูกค้า
4. คุณสมบัติของระบบระบายความร้อน

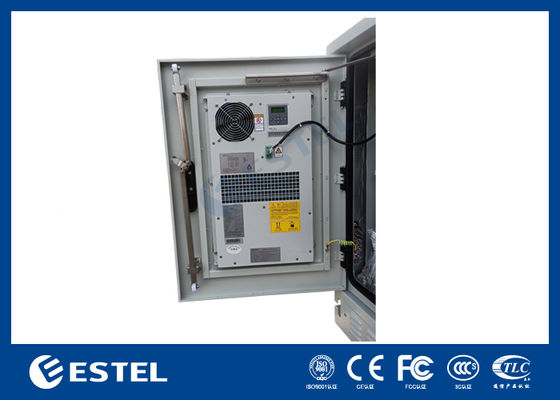

เครื่องปรับอากาศหรือพัดลมแบบติดตั้งบนประตู ขึ้นอยู่กับกำลังการกระจายความร้อนและงบประมาณของอุปกรณ์ลูกค้า
5. พารามิเตอร์ทางเทคนิค
| ระบบ | รายการ | พารามิเตอร์ |
| ตู้ | รุ่น | ET6565100A-16U |
| ระดับการป้องกัน | IP55 | |
| ขนาดภายนอก | กว้างxลึกxสูง = 650x650x1200 มม. (สามารถปรับแต่งได้) | |
| ขนาดภายใน | 19 นิ้ว 16U | |
| วัสดุ | เหล็กชุบสังกะสี หนา 1.2 มม. ผนังเดียว | |
| ความหนาของชิ้นส่วนรองรับ: 2.0 มม. | ||
| ฉนวน | ไม่มี | |
| การเคลือบ | การเคลือบผงโพลีเอสเตอร์ | |
| สี | RAL7035 | |
| ล็อค | ระบบล็อคสามจุดป้องกันการโจรกรรม | |
| บานพับ | บานพับด้านใน | |
| ตัวเลือกการติดตั้ง | ติดตั้งบนพื้น | |
| การเดินสายเคเบิล | สายเคเบิลเข้าและออกจากด้านล่างของตู้ | |
| การบำรุงรักษา | ประตูหน้าหนึ่งบานและประตูหลังหนึ่งบาน | |
| ระบบระบายความร้อน | เครื่องปรับอากาศ | 600W (อุปกรณ์เสริม) |
| พัดลม | พัดลม 2 ตัวพร้อมตัวควบคุมพัดลมหนึ่งตัว | |
| แรงดันไฟฟ้าขาเข้า | AC220V 60Hz | |
| เซ็นเซอร์ประตู | เซ็นเซอร์ประตู | |
| เซ็นเซอร์อุณหภูมิ | เซ็นเซอร์อุณหภูมิ | |
|
หน่วยจ่ายไฟ (PDU) (PDU)
|
แรงดันไฟฟ้า: 200VAC ถึง 240VAC อินพุต: 1P 63AX2 เอาต์พุต: 1P 16AX2 8 ช่องเสียบพร้อม Europlug รวม 3U, วิธี A & วิธี B แต่ละวิธีมี SPD หนึ่งตัว |
|
|
Optical Distribution Frame (ODF)
|
Rack Mounted Modular ODF 12-core SC type fully ติดตั้ง (อะแดปเตอร์ SC เดี่ยว 12 * + สายพ่วง SC/UPC โหมดเดี่ยว แกนเดี่ยว 0.9mmG657A1LSZH 1 เมตร) |
|
| หลอดไฟ LED | หลอดไฟ LED สำหรับส่องสว่างพร้อมสวิตช์, แรงดันไฟฟ้า: AC220V, 60Hz | |
| สภาพแวดล้อม | อุณหภูมิในการทำงาน | -40℃ ~+55℃ (+รังสีดวงอาทิตย์) |
| อุณหภูมิในการจัดเก็บ | -40℃~+70℃ | |
| ความชื้นในการทำงาน | 5%~95%(ไม่มีการควบแน่น) | |
| ระดับความสูงในการทำงาน | 0~4000 เมตร | |
-
