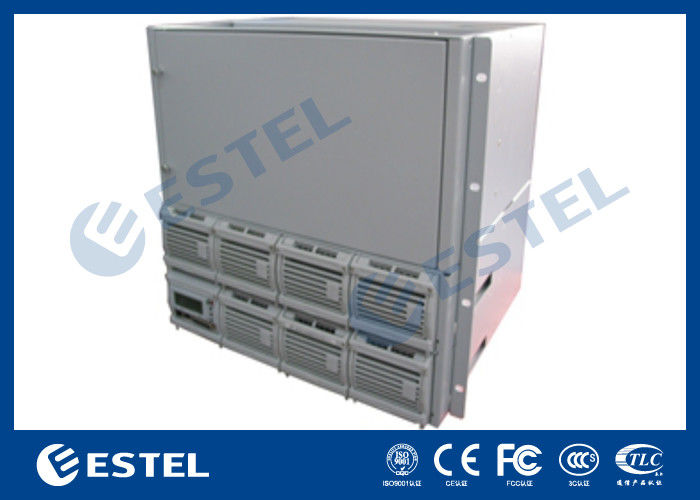

ระบบวงจรเรียงกระแสไฟ 350A แบบกำหนดเองสำหรับการสื่อสารเคลื่อนที่
รายละเอียดโดยย่อ:
| แหล่งกำเนิดสินค้า: เซินเจิ้น ประเทศจีน (แผ่นดินใหญ่) | แรงดันไฟฟ้าขาเข้า: AC220V |
| ชื่อยี่ห้อ: ESTEL | แรงดันขาออก: DC48V |
| จำนวนรุ่น: GPE48350E | กำลังขับ: 18725W |
| ชื่อสินค้า: ระบบวงจรเรียงกระแสโทรคมนาคม | ความถี่อินพุต 45~65Hz |
| การรับรอง: ISO9001, CE, 3C, FCC, TLC | แม็กซ์กระแสไฟเข้า: 40A |
| โหมดการติดตั้ง: ติดตั้งแร็ค 19” แล้ว | ตัวประกอบกำลัง: 0.98 |
| ใบสมัคร: ตู้โทรคมนาคมกลางแจ้ง |
ส่วนประกอบ: โมดูลวงจรเรียงกระแส 7×50A, โมดูลตรวจสอบ, การกระจายอำนาจ |
เงื่อนไขการชำระเงินและการจัดส่ง:
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | การเจรจาต่อรอง |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจัดหา: | 20,000 ชุดต่อเดือน |
| เวลาจัดส่ง: | 7-10 วันทำการ |
| รายละเอียดบรรจุภัณฑ์: | กล่อง/กล่องไม้ |
1. การกำหนดค่าระบบ
ระบบประกอบด้วยชุดจ่ายไฟ โมดูลเรียงกระแส (ตั้งแต่ 1 ชุด สูงสุด 7 ชุด) และโมดูลตรวจสอบ 1 ชุดการกำหนดค่าเป็นทางเลือก ตามตารางต่อไปนี้:
| การกำหนดค่า | โมดูลวงจรเรียงกระแส | โมดูลการตรวจสอบ | พลัง การกระจาย | สังเกต |
| มาตรฐาน | GPR4850D | GPM48P (พร้อมพอร์ตอีเธอร์เน็ต) |
การจ่ายไฟ AC: 3 เฟส, อินพุต 5 สาย, เบรกเกอร์ไฟฟ้ากระแสสลับ 3 ขั้ว @ สายทั่วไป (63A/3P) และเทอร์มินัลประเภทรางนำ การจ่ายไฟ DC: แบตเตอรี่ MCB 125A/2P; LVLD: 63A × 4 32A × 3 16A × 4 (ความจุ MCB ไม่จำเป็น) LVBD: 16A × 6 (ความจุ MCB เป็นตัวเลือก) |
สำหรับรายละเอียด โปรดดูข้อกำหนดของโมดูล |
2. หลักการทำงาน
ไฟฟ้ากระแสสลับเป็นอินพุต AC-INPUT MCB ก่อน จากนั้นจึงป้อนเข้าสู่โมดูลวงจรเรียงกระแสหลังจากป้องกันฟ้าผ่าและกรองAC-INPUT ทำหน้าที่เป็นตัวป้องกันโหลดเกินและไฟฟ้าลัดวงจรไปยังไฟ ACแบตเตอรี่ของผู้ใช้เชื่อมต่อกับด้านเอาต์พุต DC ผ่าน MCB BAT และ KM2 และเบรกเกอร์ให้การควบคุมการตัดการเชื่อมต่อ การโอเวอร์โหลด และการป้องกันการลัดวงจรของแบตเตอรี่
ภายใต้สภาวะปกติ ทุกพารามิเตอร์ของโมดูลวงจรเรียงกระแสและหน่วยจ่ายกำลังไฟฟ้าทั้งหมดอยู่ภายใต้การควบคุมของโมดูลการตรวจสอบ ซึ่งทำงานตามพารามิเตอร์ที่ตั้งไว้ล่วงหน้าหรือคำสั่งของผู้ใช้หากไฟ AC มีปัญหา แบตเตอรี่จะจ่ายไฟให้กับระบบเมื่อแบตเตอรี่หมด แรงดันขั้วของแบตเตอรี่จะเริ่มลดต่ำลงเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า -47V±0.5V โมดูลตรวจสอบจะส่ง DC ภายใต้สัญญาณเตือนแรงดันไฟฟ้า และเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า -46.0V±0.5V (ปรับได้) KM1 จะตัดโหลดที่ไม่มีความสำคัญและคงพลังงานไว้สำหรับโหลดที่มีลำดับความสำคัญหากแรงดันแบตเตอรี่ลดลงเหลือ -43.0V±0.5V (ปรับได้) KM2 จะตัดเอาท์พุตของโหลดลำดับความสำคัญ จากนั้นระบบไฟฟ้าจะหยุดทำงานหากไฟ AC ภายนอกฟื้นตัวตามปกติ ระบบจะทำงานได้อีกครั้ง(ข้อมูลการตรวจสอบข้างต้นทั้งหมดเป็นค่าเริ่มต้นของระบบและผู้ใช้รีเซ็ตได้)
เว้นแต่การป้องกันการคายประจุเกินของแบตเตอรี่ การป้องกันแบตเตอรี่หรือโหลดเกินอุณหภูมิเป็นสิ่งต้องห้ามภายใต้ค่าเริ่มต้น ผู้ใช้สามารถส่งคำสั่งเพื่อเปิดใช้งานหรือปิดใช้งานตามความต้องการ
3. คุณสมบัติของระบบ
| สิ่งแวดล้อม | |||||
| รายการ | นาที. | ทั่วไป | แม็กซ์ | หน่วย | สังเกต |
| อุณหภูมิในการทำงาน | -25 | 55 | °C | เมื่อ ≥55°C กำลังส่งลดลง | |
| อุณหภูมิในการจัดเก็บ | -40 | 80 | °C | ||
| ความชื้น | 10 | 90 | % | ความชื้นสัมพัทธ์โดยไม่ควบแน่น | |
| ความกดอากาศ | 70 | 106 | KPa | ||
| ระดับความสูง | 0 | 3000 | NS | ||
| คูลลิ่ง | บังคับระบายความร้อนด้วยพัดลม | ||||
| ป้อนข้อมูล | |||||
| รายการ | นาที. | ทั่วไป | แม็กซ์ | หน่วย | สังเกต |
| ช่วงแรงดันไฟฟ้าขาเข้า | 90 | 220 | 290 | Vac | |
| ความถี่อินพุต | 45 | 50 | 65 | Hz | |
| แม็กซ์อินพุตปัจจุบัน | 40 | NS | |||
| ตัวประกอบกำลัง | 0.98 | โหลดสูงสุด | |||
| อินพุตเกินจุดป้องกันแรงดันไฟฟ้า | 300 | Vac | กู้คืนโดยอัตโนมัติ | ||
| อินพุตผ่านจุดกู้คืนแรงดันไฟฟ้า | 290 | Vac | ผลตอบแทนความแตกต่าง≥5V | ||
| อินพุตภายใต้จุดป้องกันแรงดันไฟฟ้า | 85 | Vac | กู้คืนโดยอัตโนมัติ | ||
| อินพุตภายใต้จุดกู้คืนแรงดันไฟฟ้า | 90 | Vac | ผลตอบแทนความแตกต่าง≥5V | ||
| อินพุตมากกว่าการป้องกันปัจจุบัน | MCB ในการป้องกันแหล่งจ่ายไฟ AC | ||||
| เอาท์พุท (ตารางที่ 1) | |||||
| รายการ | นาที. | ทั่วไป | แม็กซ์ | หน่วย | สังเกต |
| แรงดันขาออก | 42 | 53.5 | 58 | Vdc | ปรับได้โดยจอภาพ ทดสอบขณะไม่มีโหลด |
| กำลังขับ | 18725 | W | เอาต์พุต 18725W เมื่อแรงดันไฟฟ้าอินพุตอยู่ที่ 176～290VAC (กำลังไฟพิกัดรวมกำลังการชาร์จแบตเตอรี่พร้อมกำลังโหลด) | ||
| 9350 | W | อินพุต 90 ~ 175VAC | |||
| เอาต์พุตเหนือจุดป้องกันแรงดันไฟฟ้า | 58.5 | 60.5 | Vdc | ล็อคไว้ | |
| จุดป้องกันการ จำกัด กระแสไฟขาออก | การป้องกันการ จำกัด กระแสไฟขาออก | ||||
| เอาต์พุตป้องกันการลัดวงจร | ป้องกันไฟฟ้าลัดวงจรในระยะยาว กู้คืนได้โดยอัตโนมัติ | ||||
| ป้องกันอุณหภูมิเกิน | กู้คืนโดยอัตโนมัติในอุณหภูมิแวดล้อมต่ำกว่า 65 °C | ||||
| การป้องกันการปิดเครื่องแบตเตอรี่ | การป้องกันการปิดเครื่องแบตเตอรี่ | ||||
| การป้องกันการเชื่อมต่อกลับขั้วแบตเตอรี่ | ไม่มีความเสียหายต่อแบตเตอรี่และระบบไฟ | ||||
| ความแม่นยำในการควบคุมแรงดันไฟฟ้า | ±1 | % | |||
| เอาท์พุต (ตารางที่ 2) | |||||
| รายการ | นาที. | ทั่วไป | แม็กซ์ | หน่วย | สังเกต |
| ค่าสัมประสิทธิ์อุณหภูมิ | ±0.2 | ‰/℃ | |||
| การแบ่งปันปัจจุบันไม่สมดุล | ±5 | % | ภายใน 50 ~ 100％ ช่วงโหลด | ||
| เริ่มต้นขึ้น/ปิดช่วงโอเวอร์ชูต | ±5 | % | โมดูลใด ๆ จะถูกลบออกเมื่อใช้งาน (กระแสโหลดควรน้อยกว่ากระแสไฟขาออกทั้งหมดของโมดูลวงจรเรียงกระแสที่ใช้งานได้) แรงดันเอาต์พุตของระบบจะผันผวน | ||
| เวลาการกู้คืนการตอบสนองแบบไดนามิก | 200 | เรา |
25% ～ 50% ～ 25% รูปแบบการโหลด 50%～75%～50% โหลดแปรผัน |
||
| การตอบสนองแบบไดนามิกเกินพิกัด | ±5 | % | พิกัดแรงดันขาออก พิกัดกระแสโหลด | ||
| ประสิทธิภาพ | 91 | 92 | % | อินพุต 220Vac, แรงดันเอาต์พุตที่กำหนด, กระแสโหลดที่กำหนด | |
| 83 | % | อินพุต 110Vac, แรงดันเอาต์พุตที่กำหนด, กระแสโหลดที่กำหนด | |||
| เวลาเริ่มต้น | 3 | 8 | NS | การจำกัดกระแสไฟล่วงหน้าจะพอดีกับเอาท์พุตเริ่มต้นระหว่างแรงดันไฟอินพุทสตาร์ทอัพที่กำหนดและแรงดันไฟเอาท์พุตที่กำหนดระยะเวลาที่กำหนด | |
| ความดันลดลง | 500 | mV | |||
| แรงดันเสียงรบกวนสูงสุด | 200 | mV | |||
| แรงดันเสียงรบกวนที่ถ่วงน้ำหนักด้วยสรีรวิทยา | 2 | mV | |||
| พารามิเตอร์อื่นๆ | |
| รายการ | ความต้องการ |
| เสียงรบกวน | ≤55dB(เอ) |
| กลิ่น | ไม่อนุญาตให้มีกลิ่นผิดปกติและเป็นพิษ |
| ส่วนประกอบ | อุณหภูมิที่กำหนดของตัวเก็บประจุด้วยไฟฟ้า≥105℃ |
| ถอดเปลี่ยนได้ | โมดูลวงจรเรียงกระแสตรงตามข้อกำหนดแบบถอดเปลี่ยนได้ |
| การแทรกแบบผสม | โมดูลวงจรเรียงกระแสสามารถแทรกแบบผสมได้ |
| การแยกที่ไม่ได้ผล | โมดูลวงจรเรียงกระแสสามารถแยกออกจากระบบได้เมื่อไม่ได้ผล |
| คูลลิ่ง | ระบายความร้อนด้วยพัดลมที่ติดตั้งบนวงจรเรียงกระแส หันเข้า กลับออกพัดลมติดตั้งอยู่ที่แผงด้านหน้าของวงจรเรียงกระแสสามารถถอดประกอบได้พัดลมรวมถึงฟังก์ชั่นการปรับความเร็วการควบคุมอุณหภูมิ |
| คะแนนฉนวน | |||||
| พารามิเตอร์ | นาที. | ทั่วไป | แม็กซ์ | หน่วย | สังเกต |
| อินพุตแชสซี | 3535 | Vdc | |||
| อินพุต-เอาต์พุต | 3535 | Vdc | |||
| เอาต์พุต-แชสซี | 1414 | Vdc | |||
| ความต้านทานฉนวน | ในความดันบรรยากาศปกติ เมื่อความชื้นสัมพัทธ์ 90% แรงดันทดสอบ 500VDC ความต้านทานฉนวนของอินพุต-เอาท์พุต อินพุต-กราวด์ เอาต์พุต-กราวด์ทั้งหมด ≥10MΩ | ||||
| ข้อกำหนดทางกล | |
| ขนาด (โดยรวม) | ดังแผนภาพต่อไปนี้ |
| น้ำหนัก(กก.)(โดยรวม) |
≤41.5กก. (รวมโมดูล) ≤23กก. (เฟรม + การกระจาย ไม่รวมโมดูล) |
4. การเชื่อมต่อไฟฟ้า
แชสซีเชื่อมต่อกับไฟฟ้าภายนอกผ่านแผงอินเทอร์เฟซระบบดังแสดงในรูปด้านล่าง:
คำอธิบาย MCB:
1. อินพุต AC 3 เฟส MCB และขั้วต่อชนิดราง
2. AC SPD;
3. LOAD (-): โหลดระบบ- (17 MCBs);
4. BAT (-): แบตเตอรี่- (MCB);
5. LOAD (+): โหลดระบบ+ (แถบทองแดงที่ด้านหน้าของระบบ),
BAT (+): แบตเตอรี่+ (แถบทองแดงที่ด้านหน้าของระบบ)
5. การสมัคร
(1) โปรแกรมแลกเปลี่ยนควบคุมขนาดเล็ก
(2) การเข้าถึงเครือข่าย
(3) อุปกรณ์ส่งกำลัง
(4) การสื่อสารเคลื่อนที่
(5) สถานีภาคพื้นดินสื่อสารผ่านดาวเทียม
(6) การสื่อสารด้วยไมโครเวฟ
6. คุณสมบัติ
(1) การนำเทคโนโลยีการชดเชยตัวประกอบกำลังไฟฟ้าแบบแอคทีฟมาใช้กับปัจจัย ＞0.98
(2) ช่วงการทำงานกว้างของแรงดันไฟฟ้าอินพุต AC: 90 ～ 290Vac
(3) ช่วงอุณหภูมิในการทำงาน: -25°C~+55°C
(4) เทคโนโลยีการเปลี่ยนกระแส / แรงดันเป็นศูนย์ที่มีประสิทธิภาพสูง≥91%
(5) อายุการใช้งานของแบตเตอรี่ยาวนานขึ้นด้วยการจัดการแบตเตอรี่ที่สมบูรณ์แบบ รวมถึงการจัดการประจุไฟฟ้า/การคายประจุ การชดเชยอุณหภูมิของแบตเตอรี่ การทดสอบความจุของแบตเตอรี่ การป้องกันการเชื่อมต่อแบบย้อนกลับ การป้องกันแรงดันไฟต่ำ เป็นต้น
(6) ถอดเปลี่ยนได้
(7) การป้องกันแรงดันไฟฟ้าเกิน / ต่ำลง
(8) เอาต์พุตมากกว่าการป้องกันแรงดันไฟฟ้า
(9) เอาต์พุตมากกว่าการป้องกันกระแสไฟ
(10) เอาต์พุตป้องกันไฟฟ้าลัดวงจร
(11) การแชร์กระแสไฟอัตโนมัติ, เอาต์พุตแบบขนาน
(12) การติดตั้งแบบฝัง
7. การบรรจุและการจัดส่ง
ตัวแทนจัดส่งสินค้าของเรา
สินค้าสามารถจัดส่งโดยทางทะเล, ทางอากาศ, โดยจัดส่ง, ทางบก, โดยรถไฟ, ฯลฯ.
นอกจากตัวแทนจัดส่งต่อไปนี้ เรายังสามารถค้นหาตัวแทนจัดส่งในราคาที่ดีที่สุดในประเทศจีน หากคุณต้องการให้เราดำเนินการเพื่อคุณ
8. ข้อมูลติดต่อของเรา
โทรศัพท์มือถือ: 0086-13752765943
โทรศัพท์: 0086-0755 66600941
อีเมล: info@estel.com.cn
lxf.estel@hotmail.com
สไกป์: fiona.liang10
-
