ระบบไฟฟ้ากระแสตรงแบบโมดูลาร์ในตัวพร้อมระบบจ่ายไฟ AC หรือ DC การออกแบบหลายชั้นเอาท์พุต 48V สำหรับการใช้งานโทรคมนาคมและพลังงาน
รายละเอียดสินค้า
ระบบจ่ายไฟ DC แบบโมดูลาร์ -48V
,การกระจาย AC/DC สำหรับระบบจ่ายไฟโทรคมนาคม
,ระบบจ่ายไฟหลายชั้นสำหรับแอปพลิเคชันพลังงาน
ระบบพลังงานแบบโมดูลเนอร์ DC ที่บูรณาการ พร้อมการกระจาย AC หรือ DC 48V Output Multi-Layer Design สําหรับการใช้งานโทรคมนาคมและพลังงาน
คําอธิบายผลิตภัณฑ์ของระบบพลังงานแบบ DC
ระบบพลังงานแบบจําแนกแบบบูรณาการ DC Power System เป็นทางออกพลังงานที่ทันสมัยที่ออกแบบมาเพื่อตอบสนองความต้องการที่พัฒนาของเครือข่ายโทรคมนาคมและการใช้งานพลังงานที่ทันสมัยระบบนี้ให้บริการการเข้า AC ที่บูรณะ, การกระจายไฟฟ้าแบบ DC, สล็อตปรับตรง, และการติดตามที่ฉลาดในชาสีที่คอมพ็อต แต่มีฟังก์ชันสูง
ลักษณะสําคัญของระบบพลังงานแบบ DC

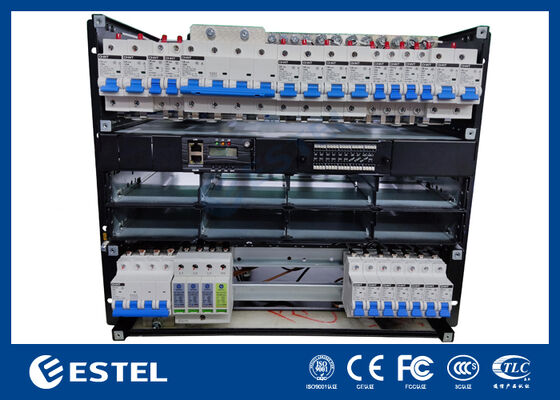

- การออกแบบหลายชั้น: รวมเข้า AC การกระจาย DC สล็อต rectifier และการป้องกันแบตเตอรี่ในชัสซี่เดียว
- อินทุต AC พร้อมการป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
- การกระจายไฟ DC: มีช่องตัดไฟ F1 ถึง F14 ทําให้สามารถกระจายพลังงานไปยังอุปกรณ์หลายอันที่มีการอ้วนเกินและการป้องกันวงจรสั้น
- การป้องกันแบตเตอรี่: รวมถึงโมดูลป้องกัน LLVD (Low Voltage Disconnect) และ BLVD (Battery Load Voltage Disconnect) เพื่อป้องกันการชาร์จเกินและขยายอายุการใช้งานของแบตเตอรี่
- สล็อตปรับปรุง: สล็อตปรับปรุงแบบโมดูลสําหรับความจุที่ปรับปรุงได้, ด้วยผลิตแบบเฉพาะอย่างยิ่งของ -48V DC สําหรับการใช้งานโทรคมนาคม
- การติดตามที่ฉลาด: การสื่อสาร RS485 ที่บูรณาการสําหรับการติดตามและวินิจฉัยทางไกลในเวลาจริง
- การออกแบบทางเข้าด้านหน้า: การติดตั้งและบํารุงรักษาที่ง่ายด้วยสายไฟที่ชัดเจนและการวางแผนทางเข้าด้านหน้า
- การใช้งานหลากหลาย: เหมาะสําหรับสถานีฐานโทรคมนาคม, ตู้กลางแจ้ง, ระบบพลังงานไฮบริด, และอื่น ๆ.
รายละเอียดเทคนิคของระบบพลังงานแบบ DC
|
รายการ |
รายละเอียด |
|
ประเภทสินค้า |
ระบบพลังงานแบบจําลองแบบบูรณาการ |
|
การเข้า AC |
สายไฟฟ้า 220 วา 240 วอลต์ แอค, เฟสเดียว, พร้อมการป้องกันการกระตุ้น (AC SPD) |
|
ความดันออกแบบ DC |
-48V DC (มาตรฐานโทรศัพท์) |
|
พลังการออกระดับ |
ขนาดสูงสุด 12 kW สามารถปรับขนาดได้ตามการตั้งค่าเครื่องปรับ |
|
สล็อตปรับ |
4 สล็อตสําหรับการขยายเครื่องปรับแบบโมดูล |
|
ช่องทางการออกของเครื่องอาหาร |
F1 ถึง F14 สําหรับการกระจายพลังงานให้กับอุปกรณ์หลายเครื่อง |
|
โมดูลป้องกันแบตเตอรี่ |
LLVD และ BLVD สําหรับการป้องกันการปล่อยแบตเตอรี่เกิน |
|
อินเตอร์เฟซการสื่อสาร |
RS485 สําหรับการติดตามและวินิจฉัยทางไกล |
|
อุณหภูมิการทํางาน |
-20°C ถึง +50°C |
|
อุณหภูมิในการเก็บ |
-40°C ถึง +70°C |
|
ความชื้น |
5% ถึง 95% ไม่หมัก |
|
น้ําหนัก |
7 กก. |
|
การป้องกันการกระตุ้น |
SPD แอคอินบิลท์เพื่อป้องกันการกระตุ้น |
|
การติดตาม |
เครื่องควบคุมที่มีความฉลาดแบบบูรณาการ พร้อมจอ LCD และการสื่อสาร RS485 |
แนวทางการทํางานของระบบพลังงานแบบตรงกัน
-
การติดตั้ง:
ติดตั้งระบบพลังงานแบบโมดูลเนียมตรงในรากขนาด 19 นิ้ว โดยใช้พานติดตั้งด้านข้างที่นํามาให้
-
การเชื่อมต่อสายเคเบิล:
ติดต่อไฟเข้า AC (220~240V AC) ไปยังระบบผ่านปลายทางการเข้า ให้แน่ใจว่าขั้วขั้วสําหรับผลิต -48V DC ถูกต้องและเชื่อมต่ออย่างมั่นคงกับอุปกรณ์โทรคมนาคมหรือเครือข่าย
-
โมดูลการปรับ:
ระบบรองรับสูงสุด 4 เครื่องปรับขนาดแบบโมดูล ติดตั้งและตั้งค่าเครื่องปรับขนาดตามความต้องการพลังงานของคุณเครื่องประกอบแบบทั่วไปที่ให้พลังงานสูงสุด 12 kW.
-
การป้องกันและติดตามแบตเตอรี่
ติดต่อระบบสํารองแบตเตอรี่กับปลาย LLVD และ BLVD หน่วยเหล่านี้ป้องกันการชาร์จแบตเตอรี่เกิน และรับประกันอายุการใช้งานของระบบพลังงานโดยเฉพาะอย่างยิ่งสําคัญในสถานีฐานโทรคมนาคมห่างไกล.
-
การติดตามและวินิจฉัยทางไกล
ใช้อินเตอร์เฟซการสื่อสาร RS485 เพื่อเชื่อมต่อระบบกับแพลตฟอร์มการติดตามกลาง จัดจอ LCD บนตัวควบคุมที่บูรณาการให้สถานะท้องถิ่นและการวินิจฉัยทําให้ผู้ประกอบการสามารถติดตามความกระตุ้น, ปัจจุบัน, ผลิตพลังงาน, และสภาพสัญญาณเตือนในเวลาจริง
-
