ET48100P5E22 ระบบจำหน่ายไฟ DC แบบติดตั้งบนชั้นวางสำหรับเครือข่ายโทรคมนาคมพร้อมเอาต์พุตตัวป้อน 8 อินพุตแบตเตอรี่ 2 อินพุตและการตรวจสอบแบบรวม
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคมติดราง
,การจัดจําหน่ายพลังงานแบบ DC พร้อมการติดตาม
,ระบบพลังงานโทรคมนาคม 8 การออก
ET48100P5E22 ระบบจำหน่ายไฟ DC แบบติดตั้งบนชั้นวางสำหรับเครือข่ายโทรคมนาคมที่มีเอาต์พุตตัวป้อน 8 อินพุตแบตเตอรี่ 2 อินพุตและการตรวจสอบแบบรวม
รายละเอียดสินค้าของระบบจำหน่ายไฟฟ้ากระแสตรง

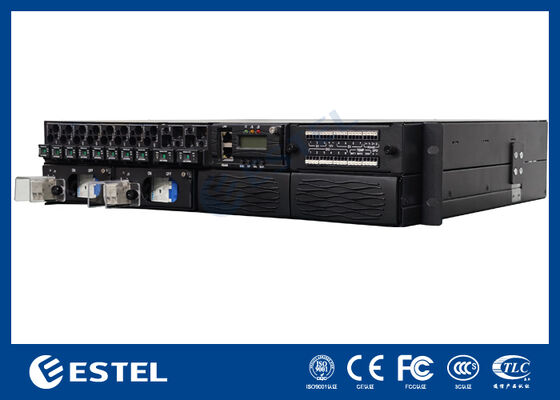

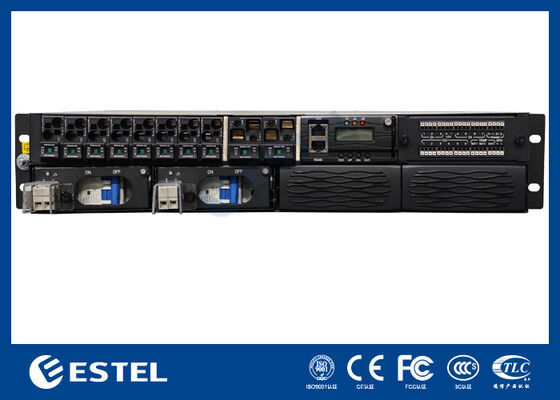

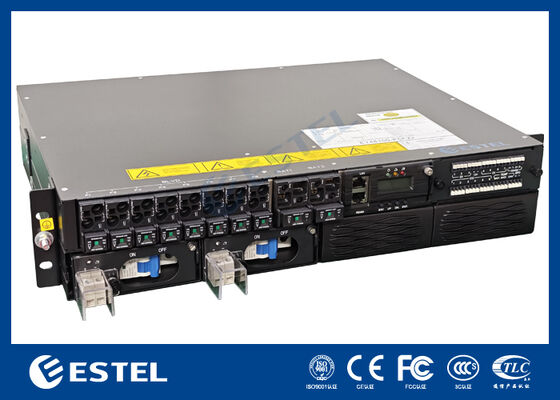

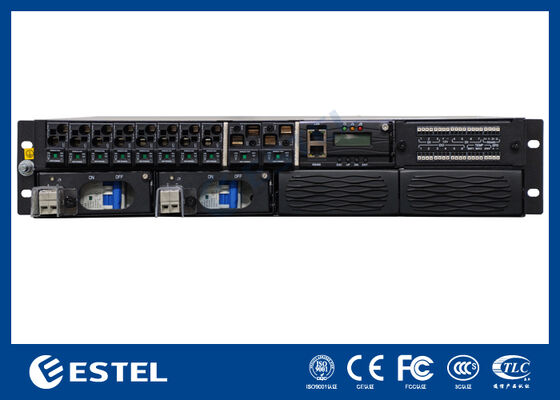

ET48100-P5E22 เป็นระบบจำหน่ายไฟ DC แบบติดตั้งบนชั้นวาง ออกแบบมาสำหรับตู้โทรคมนาคม ไซต์การสื่อสาร และห้องอุปกรณ์เครือข่ายที่ต้องการการกระจายไฟ DC แบบรวมศูนย์ การเข้าถึงแบตเตอรี่ และการตรวจสอบระยะไกล จากภาพผลิตภัณฑ์ ระบบมีแชสซีแนวนอนขนาดกะทัดรัด รูปแบบการเดินสายไฟด้านหน้า และตัวควบคุมในตัว ทำให้เหมาะสำหรับการติดตั้งตู้ที่ให้ความสำคัญกับความประหยัดพื้นที่และความสะดวกสบายในการบริการ แผงด้านหน้าแบ่งออกเป็นพื้นที่เอาต์พุตของตัวป้อน พื้นที่อินพุตแบตเตอรี่ พื้นที่ควบคุมและการสื่อสาร และพื้นที่ขั้วต่อสัญญาณเตือน/สัญญาณ ช่วยให้ติดตั้ง ระบุวงจร และบำรุงรักษาได้ง่ายขึ้น
คุณสมบัติที่สำคัญของระบบจำหน่ายไฟฟ้ากระแสตรง
• รุ่นที่ระบุบนฉลากด้านบน: ET48100-P5E22
• แชสซีขนาดกะทัดรัดแบบติดตั้งบนชั้นวางสำหรับการรวมตู้โทรคมนาคม
• ตำแหน่งตัวป้อน DC 8 ตำแหน่งมีเครื่องหมายตั้งแต่ F1 ถึง F8
• พอร์ตอินพุตแบตเตอรี่ 2 พอร์ตมีเครื่องหมาย BAT1 และ BAT2
• ตำแหน่ง BLVD 1 ตำแหน่งที่ทำเครื่องหมายไว้ที่บริเวณกระจายสินค้าด้านหน้า
• ตัวควบคุมในตัวพร้อมจอ LCD, ไฟ LED แสดงสถานะ และปุ่มการทำงาน
• พอร์ตสื่อสารในตัว ได้แก่ พอร์ต LAN 1 พอร์ต และพอร์ต RS485 1 พอร์ต
• แผงขั้วต่อสัญญาณแยกสำหรับการเชื่อมต่อ DI, DO, อุณหภูมิ, แบตเตอรี่ และสภาพแวดล้อม
• การออกแบบทางเข้าด้านหน้าเพื่อให้การเดินสาย การตรวจสอบ และการบำรุงรักษาทำได้ง่ายขึ้น
ข้อมูลจำเพาะทางเทคนิคของระบบจำหน่ายไฟฟ้ากระแสตรง
|
รายการ |
ข้อมูลจำเพาะ |
|
แบบอย่าง |
ET48100-P5E22 |
|
ประเภทสินค้า |
ระบบจำหน่ายไฟฟ้ากระแสตรงแบบติดตั้งบนชั้นวาง |
|
ประเภทการติดตั้ง |
การติดตั้งชั้นวาง/ตู้แนวนอน |
|
โครงสร้างสิ่งที่แนบมา |
โครงเครื่องโลหะแบบโลว์โปรไฟล์พร้อมโครงร่างที่เข้าถึงได้จากด้านหน้า |
|
ปริมาณเอาต์พุตของตัวป้อน |
ทางป้อน 8 ทาง มีป้ายกำกับ F1–F8 |
|
ปริมาณอินพุตแบตเตอรี่ |
อินพุตแบตเตอรี่ 2 ช่อง มีป้ายกำกับ BAT1 และ BAT2 |
|
โหลดฉลากตัดการเชื่อมต่อ |
1 ตำแหน่งที่ทำเครื่องหมาย BLVD |
|
จอแสดงผลคอนโทรลเลอร์ |
หน้าจอ LCD ในตัวที่แผงด้านหน้า |
|
ปุ่มควบคุม |
4 ปุ่ม: ESC, UP, DN, ENT |
|
ไฟ LED แสดงสถานะตัวควบคุม |
ตัวบ่งชี้ด้านหน้า 4 ดวงที่มองเห็นได้เหนือจอแสดงผล |
|
พอร์ตเครือข่าย |
1 × พอร์ต LAN |
|
พอร์ตการสื่อสารแบบอนุกรม |
1 × พอร์ต RS485 |
|
ช่องเสียบอินพุตดิจิตอล |
ขั้วต่อ DI 7 ขั้ว ป้าย DI 1–7 |
|
ขั้วเอาท์พุทดิจิตอล |
6 ขั้วต่อ DO มีป้ายกำกับ DO 1–6 |
|
การทำเครื่องหมายสัญญาณเสริม |
เครื่องหมายขั้วต่อประกอบด้วย 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
ขั้วต่อสัญญาณ RS485 เพิ่มเติม |
ทำเครื่องหมาย RS485+ / RS485- บนแผงขั้วต่อสัญญาณ |
|
เค้าโครงการกระจายด้านหน้า |
ส่วนป้อน แบตเตอรี่ ตัวควบคุม และส่วนต่อเทอร์มินัลรวมอยู่ในแผงด้านหน้าเดียว |
|
การเข้าถึงทางกล |
การทำงานและการบริการด้านหน้า |
|
ขายึด |
มีหูแร็คให้ทั้งสองด้านของตัวเครื่อง |
|
แอปพลิเคชัน |
ตู้โทรคมนาคม ห้องสื่อสาร สถานที่ส่งสัญญาณ ระบบสำรองและกระจาย DC |
แนวทางการทำงานของระบบจำหน่ายไฟฟ้ากระแสตรง
-
ติดตั้ง ET48100-P5E22 ในชั้นวางหรือตู้มาตรฐานโดยใช้ขายึดด้านข้าง
-
เชื่อมต่อวงจรป้อนผ่านส่วนกระจายด้านหน้าที่มีป้ายกำกับ F1 ถึง F8 ตามการออกแบบโครงการ
-
เชื่อมต่อสายแบตเตอรี่ผ่านตำแหน่ง BAT1 และ BAT2 และตรวจสอบขั้วที่ถูกต้องก่อนทดสอบการใช้งาน
-
ใช้อินเทอร์เฟซ LAN หรือ RS485 เพื่อเชื่อมต่อระบบกับแพลตฟอร์มการตรวจสอบสำหรับการควบคุมสถานะและการรายงานการแจ้งเตือน
-
ต่อสายสัญญาณภายนอกผ่านแผงขั้วต่อตามเครื่องหมาย DI, DO, TEMP, BAT และ ENV
-
