ET48300 โทรคมนาคมเกรดพลังงานดวงอาทิตย์โปรแกรมไฮบริด rectifier ด้วย AI DI DO
รายละเอียดสินค้า
เครื่องแปลงกระแสไฟฟ้าโซลาร์เซลล์สำหรับโทรคมนาคม
,ระบบไฟฟ้าโทรคมนาคมแบบตั้งโปรแกรมได้
,แหล่งจ่ายไฟ AI DI DO
ET48300 ชุดจ่ายไฟวงจรเรียงกระแสพลังงานแสงอาทิตย์แบบไฮบริดเกรดเทเลคอมพร้อม AI DI DO
ภาพรวมผลิตภัณฑ์ของ ET48300 หน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด

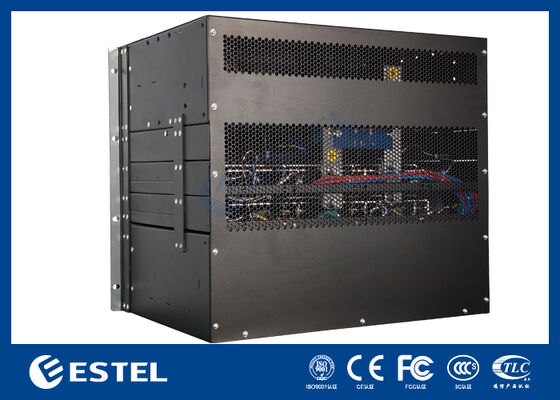

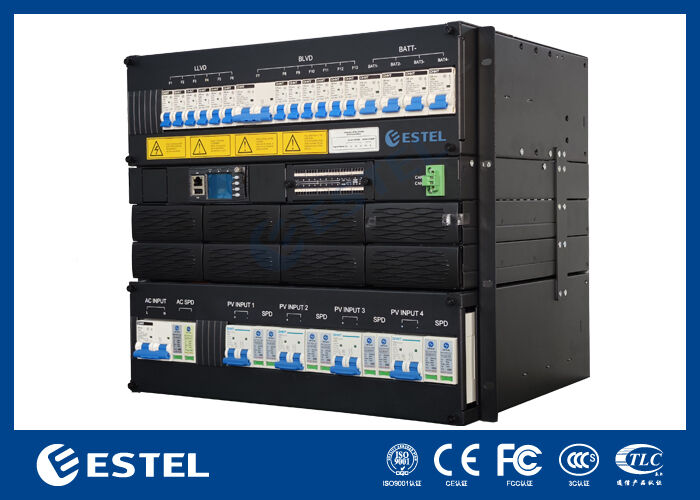

หน่วยกระจายกำลังไฟฟ้าวงจรเรียงกระแสแบบไฮบริด ET48300 เป็นชั้นวางย่อยขนาด 19 นิ้วสำหรับระบบไฟฟ้าแบบไฮบริดที่ผลิตโดย ESTEL ด้วยการออกแบบขนาดกะทัดรัดที่มีความสูง 9U สำหรับการใช้งานที่สำคัญในการส่งผ่านไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง สวิตช์ ฯลฯ กำลังไฟสูงสุดของระบบคือ 300A พร้อมด้วยเซอร์กิตเบรกเกอร์สำหรับอินพุต AC, อินพุต PV, แบตเตอรี่ และโหลด สายเคเบิลเข้าถึงด้านหน้าด้วยเซอร์กิตเบรกเกอร์และขั้วต่อการเชื่อมต่อ
ข้อมูลจำเพาะที่สำคัญของ หน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
-
พิมพ์:วงจรเรียงกระแสแบบไฮบริด (อินพุตคู่ AC + DC)
-
อินพุตไฟฟ้ากระแสสลับ:220VAC เฟสเดียว
-
อินพุตกระแสตรง:120VDC ถึง 425VDC (ช่วงกว้างสำหรับการรวม PV พลังงานแสงอาทิตย์)
-
ความจุขาออก (สูงสุด):กำลังไฟฟ้ากระแสสลับ 12kW + กำลังไฟฟ้า PV 12kW (สำรอง N+1)
-
โมดูลวงจรเรียงกระแส:4 x 3kW
-
โมดูลเซลล์แสงอาทิตย์:4 x 3kW
การตรวจสอบและการสื่อสารของ หน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
-
อินเทอร์เฟซสัญญาณ:AI (อินพุตแบบอะนาล็อก), DI (อินพุตแบบดิจิตอล), DO (เอาต์พุตแบบดิจิทัล)
-
โปรโตคอลการสื่อสาร:RS485 และ SNMP
-
การจัดการ:การตรวจสอบระยะไกล การแจ้งเตือน และการควบคุมระบบผ่าน NMS หรือ BMS
ข้อได้เปรียบที่สำคัญของ หน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
-
แหล่งพลังงานคู่:ยอมรับกริด 220VAC หรืออินพุตพลังงานแสงอาทิตย์ 120-425VDC เพื่อความยืดหยุ่นสูงสุด
-
ความซ้ำซ้อน N+1:โมดูลเพิ่มเติมหนึ่งโมดูลช่วยให้มั่นใจได้ว่าการทำงานจะไม่หยุดชะงักในระหว่างที่โมดูลล้มเหลว
-
ความสามารถในการปรับขนาดสูง:การออกแบบโมดูล 4+4 รองรับเอาต์พุตรวมสูงสุด 12kw+12kw
-
ช่วงอินพุต DC กว้าง:120-425VDC ช่วยให้สามารถเชื่อมต่อโดยตรงกับแผงโซลาร์เซลล์โดยไม่ต้องมีตัวแปลงเพิ่มเติม
-
การจัดการระยะไกล:โปรโตคอล RS485 และ SNMP สำหรับการผสานรวมเข้ากับโครงสร้างพื้นฐานเครือข่ายที่มีอยู่ได้อย่างราบรื่น
สถานการณ์การใช้งานของ หน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
-
สถานีฐานโทรคมนาคม 5G พร้อมระบบสำรองพลังงานแสงอาทิตย์
-
ระบบพลังงานแสงอาทิตย์นอกกริดและไฮบริด
-
ที่พักพิงการสื่อสารในชนบทห่างไกล
-
ระบบสำรองไฟ DC อุตสาหกรรม
-
การบูรณาการการจัดเก็บพลังงานทดแทน
ขั้นพื้นฐานข้อมูลจำเพาะ ของหน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
| มิติ | 482.5 มม.(ก)*350 มม.(ล)*8U(ส) |
| น้ำหนัก | ≤30กก. (ไม่มีวงจรเรียงกระแส) |
| ระบายความร้อน | ความเย็นตามธรรมชาติ |
| การติดตั้ง | ติดตั้งแร็คขนาด 19 นิ้ว |
| การซ่อมบำรุง | การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล |
| เกรดไอพี | IP20 |
การกระจายอำนาจของหน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
|
จำหน่ายไฟฟ้ากระแสสลับ |
แรงดันไฟฟ้าอินพุต | เฟสเดียว 220VAC |
| เบรกเกอร์อินพุต | 1*125A 2P เบรกเกอร์ | |
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |
| เอสพีดี | 20/40KA, 8/20us คลาส C | |
|
การกระจายกระแสตรง
|
แรงดันไฟฟ้าขาเข้า | 120VDC ถึง 425VDC |

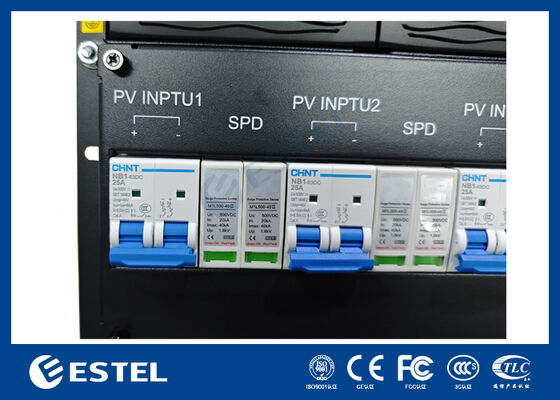

| เบรกเกอร์อินพุต | เบรกเกอร์วงจร 4*25A 2P | |
| เอสพีดี | 20/40KA, 8/20us, คลาส C | |
| แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | |
|
ความจุขาออก |
กำลังไฟฟ้ากระแสสลับ 12kw + พลังงาน PV 12kw; ความซ้ำซ้อน N+1 โมดูลพีวี: 4*3000w โมดูลวงจรเรียงกระแส: 4*3000w |
|
| เบรกเกอร์แบตเตอรี่ | เบรกเกอร์วงจร 2*125A 1P | |
| โหลดเบรกเกอร์ | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
โมดูลวงจรเรียงกระแสของหน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
| แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC |
| ประสิทธิภาพ | >96% |
| กำลังไฟพิกัด | 3000W(176~300VAC) |
| อุณหภูมิในการทำงาน | -40°C~+75°C(50° @ เอาต์พุตเต็ม) |
| มิติ | 106.5 มม. (กว้าง) × 286 มม. (ลึก) × 44.5 มม. (สูง) (สูง 1U) |
| น้ำหนัก | ≤2กก |
| โหมดทำความเย็น | บังคับระบายความร้อน |
| ตัวประกอบกำลัง | ≥0.99 |
| ทีเอชดี | ≤5% |
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A |
พีวีโมดูลของหน่วยจำหน่ายไฟฟ้าวงจรเรียงกระแสแบบไฮบริด
| แรงดันไฟฟ้าขาเข้า | 120 ถึง 425VDC.rated 340VDC |
| ประสิทธิภาพ | >96% |
| กำลังไฟพิกัด | 3000W((200 ถึง 425VDC) |
| อุณหภูมิในการทำงาน | -40°C~+75°C(50° @ เอาต์พุตเต็ม) |
| มิติ | 106.5 มม. (กว้าง) × 286 มม. (ลึก) × 44.5 มม. (สูง) (สูง 1U) |
| น้ำหนัก | ≤2กก |
| โหมดทำความเย็น | บังคับระบายความร้อน |
| ตัวประกอบกำลัง | ≥0.99 |
| ทีเอชดี | ≤5% |
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A |

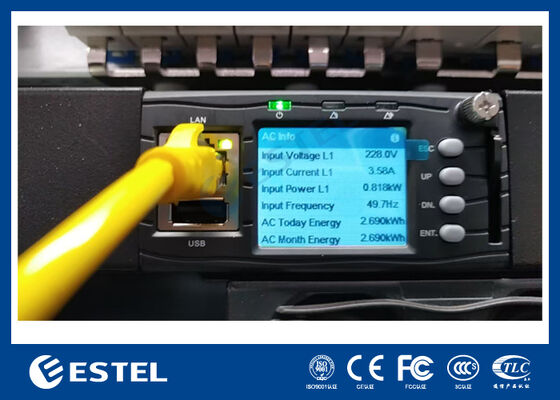

ตัวควบคุมหน่วยจ่ายพลังงานไฟฟ้า Rectifier แบบไฮบริด
| คอนโทรลเลอร์ | รุ่น : MC2900 |
| สัญญาณเข้า | 3 AI(อุณหภูมิแวดล้อม), 8 DI |
| เอาต์พุตแจ้งเตือน | 8 ดี |
| การสื่อสาร | RS485/SNMP |
| โหมดการแสดงผล | หน้าจอแอลซีดี |
สภาพแวดล้อมของหน่วยจ่ายพลังงานไฟฟ้าแบบเรียงกระแสแบบไฮบริด
| การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C |
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) |
|
ระดับความสูง |
0~3000ม.(หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
-
