ตู้จ่ายไฟ DC แบบกำหนดเอง 5.22kw สำหรับสถานีฐานโทรคมนาคมใต้ดิน
รายละเอียดสินค้า
ตู้จ่ายไฟ DC 5.22kw
,ระบบพลังงานโทรคมนาคมพร้อมการรับประกัน
,ตู้จ่ายไฟสถานีฐานใต้ดิน

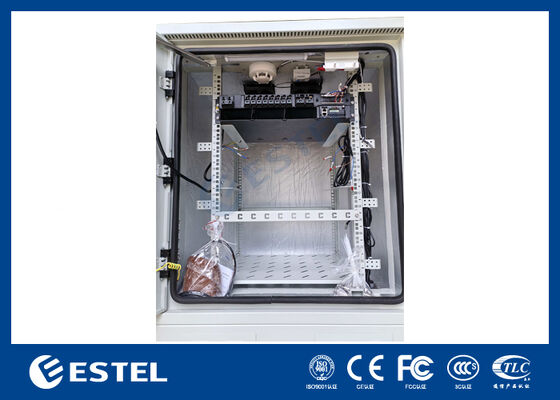

ตู้จ่ายไฟ DC ขนาด 5.22 กิโลวัตต์ที่กำหนดเองสำหรับสถานีโทรคมนาคมชั้นใต้ดิน
ภาพรวม ของตู้จ่ายไฟ DC ขนาด 5.22kw

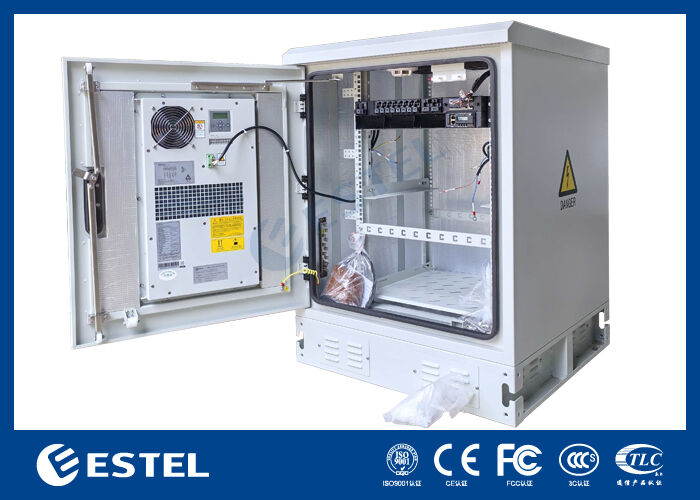

ตู้จ่ายไฟ DC ขนาด 5.22kW ออกแบบมาเพื่อการใช้งานโทรคมนาคมกลางแจ้ง ให้การป้องกันพลังงานอย่างต่อเนื่อง ป้องกันอุปกรณ์ของลูกค้าจากทั้งไฟฟ้ารบกวนและสภาพแวดล้อมที่รุนแรง ตู้นี้รองรับอุปกรณ์โทรคมนาคมที่ใช้พื้นที่แร็คสูงสุด 16U และจ่ายพลังงานให้กับอุปกรณ์โทรคมนาคมทั้งแบบแอคทีฟและพาสซีฟพร้อมกัน ติดตั้งระบบวงจรเรียงกระแส DC 48V ให้กำลังจ่ายสูงสุด 5.22kW สำหรับอุปกรณ์โทรคมนาคมภายในและระบบป้องกันที่เกี่ยวข้อง เครื่องปรับอากาศขนาด 500 วัตต์ที่ใช้ร่วมกับผ้าฝ้ายฉนวนกันความร้อนจะกระจายความร้อนที่เกิดจากทั้งอุปกรณ์และสภาพแวดล้อมโดยรอบได้อย่างมีประสิทธิภาพ โดยคงอุณหภูมิการทำงานที่เหมาะสมภายในตู้ไว้
ตู้นี้มีแหล่งจ่ายไฟแบบบูรณาการและยืดหยุ่นซึ่งจ่ายไฟ DC ที่เชื่อถือได้ให้กับสถานีฐานโทรคมนาคม ศูนย์ข้อมูล และโรงงานอุตสาหกรรม ทำงานจากอินพุต AC เฟสเดียว 220V ให้เอาต์พุต DC ที่มีการควบคุมอย่างเข้มงวดซึ่งปรับได้ระหว่าง –43V ถึง –58V (โดยทั่วไปจะตั้งค่าไว้ที่ –53.5V) ในขณะเดียวกันก็รับประกันการป้องกันที่ครอบคลุมสำหรับระบบไฟฟ้า ด้วยกำลังการผลิตสูงสุด 5.22kW ระบบจึงได้รับประสิทธิภาพการแปลงเกิน 96% ในช่วงโหลดส่วนใหญ่ ซึ่งลดการใช้พลังงานลงอย่างมากและลดต้นทุนการทำความเย็นที่เกี่ยวข้อง
แนะนำผลิตภัณฑ์ของแหล่งจ่ายไฟ DC 5.22kw

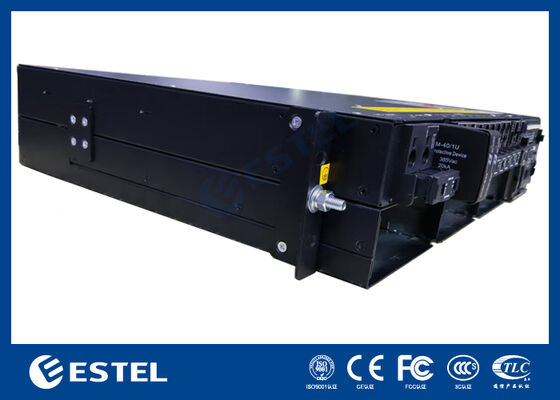

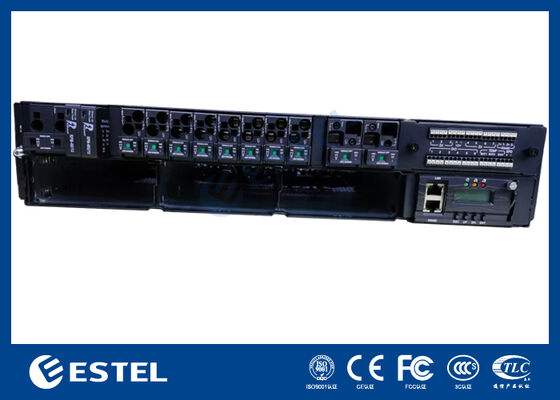

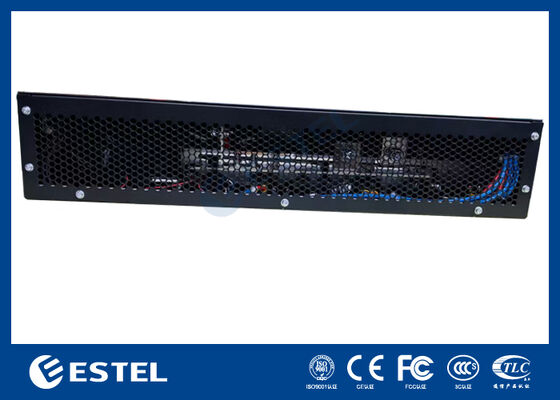

ระบบจำหน่ายไฟฟ้ากระแสตรงขนาด 2U 5.22 กิโลวัตต์ให้การแก้ไข 48V ที่เชื่อถือได้พร้อมระบบสำรอง N+1 ออกแบบมาเพื่อการใช้งานด้านโทรคมนาคม อุตสาหกรรม และพลังงานทดแทน
ข้อมูลจำเพาะที่สำคัญของแหล่งจ่ายไฟ DC 5.22kw
-
กำลังของระบบ:1 x 5.22kW ระบบวงจรเรียงกระแส DC48V ในฟอร์มแฟคเตอร์ 2U
-
ความจุขาออก:รวม 5.22kW ประกอบด้วยโมดูลตัวเรียงกระแส 3 x 1.74kW พร้อมระบบสำรอง N+1
-
แสดง:LCD สำหรับการตรวจสอบและกำหนดค่าแบบเรียลไทม์
การตรวจสอบและการควบคุมของแหล่งจ่ายไฟ DC 5.22kw
-
อินพุตแบบอะนาล็อก (AI):รวม 3 รายการ – 2 สำหรับอุณหภูมิแบตเตอรี่, 1 สำหรับอุณหภูมิโดยรอบ
-
อินพุตดิจิตอล (DI):7 สำหรับการตรวจสอบสถานะภายนอก
-
เอาท์พุทดิจิตอล (DO):6 สำหรับการส่งสัญญาณเตือนภัยและการควบคุม
การสื่อสารของแหล่งจ่ายไฟ DC 5.22kw
-
โปรโตคอล:RS485 และ SNMP
-
บูรณาการ:เชื่อมต่อกับระบบการจัดการเครือข่าย (NMS) หรือระบบการจัดการอาคาร (BMS) ที่มีอยู่ได้อย่างง่ายดาย
ข้อได้เปรียบที่สำคัญของแหล่งจ่ายไฟ DC 5.22kw
-
ความน่าเชื่อถือสูง:ระบบสำรอง N+1 ช่วยให้มั่นใจได้ว่าการทำงานจะไม่หยุดชะงัก แม้ว่าโมดูลตัวใดตัวหนึ่งจะล้มเหลวก็ตาม
-
การออกแบบที่กะทัดรัด:ความสูง 2U ช่วยประหยัดพื้นที่ชั้นวางอันมีค่า
-
การตรวจสอบที่ครอบคลุม:LCD + AI/DI/DO ช่วยให้มองเห็นได้ชัดเจนและจัดการสัญญาณเตือนได้
-
การบูรณาการที่ยืดหยุ่น:RS485/SNMP รองรับการตรวจสอบและควบคุมระยะไกล
สถานการณ์การใช้งานโอแหล่งจ่ายไฟ DC ขนาด 5.22 กิโลวัตต์
-
สถานีฐานโทรคมนาคม 5G
-
ห้องเครือข่ายองค์กร
-
ระบบพลังงานแสงอาทิตย์นอกกริด
-
ตู้ควบคุมอุตสาหกรรม
-
ดาต้าคอมและเครือข่ายการเข้าถึง
ข้อมูลจำเพาะของตู้จ่ายไฟ DC ขนาด 5.22kw
| การกำหนดค่า | รายการ | พารามิเตอร์ทางเทคนิค | |
| ตู้ | พิมพ์ | ตู้จ่ายไฟ DC 5.22kw | |
| เกรดไอพี | IP55 | ||
| มิติภายนอก | H1000mm×W750mm×D750mm (ปรับแต่งได้) พร้อมฐานความสูง 150 มม. | ||
| พื้นที่ภายใน | ขายึด 16U 19 นิ้ว | ||
| วัสดุ | แผ่นสังกะสี 1.2 มม. ชั้นเดียว | ||
| ฉนวนกันความร้อน | ผ้าฝ้ายฉนวนกันความร้อน 20 มม | ||
| การเคลือบผิว | เคลือบผงโพลีเอสเตอร์ | ||
| สี | RAL7035 | ||
| ล็อค | ระบบล็อคสามจุดป้องกันการโจรกรรม | ||
| บานพับ | บานพับด้านใน | ||
| การติดตั้ง | ติดพื้น | ||
| เคเบิล | สายเข้าและออกจากด้านล่างของตู้ | ||
| การซ่อมบำรุง | ประตูหน้าหนึ่งบาน การบำรุงรักษาด้านหน้า | ||
| ระบายความร้อน | เครื่องปรับอากาศ | 200-240VAC, 50Hz/60Hz, 500W | |
| การจ่ายไฟกระแสตรง |
1 * 5.22kw ระบบวงจรเรียงกระแส DC48V, 2U เอาท์พุต: 5.22kw (3 * 1.74kw, ความซ้ำซ้อน N + 1) อินพุตสัญญาณ: 3 AI (2 btemp, 1 env-temp), 7 DI เอาต์พุตแจ้งเตือน: 6 DO การสื่อสาร: RS485/SNMP |
||
| หลอดไฟ LED | 220VAC,50Hz | ||
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40°C ~+55°C (+รังสีดวงอาทิตย์) | |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | ||
| ความชื้นในการทำงาน | 5%~95%(ไม่มีการควบแน่น) | ||
| ระดับความสูงในการทำงาน | 0~4000 เมตร | ||
-
