รายละเอียดสินค้า:
การชำระเงิน:
|
| มิติวงจรเรียงกระแส: | 482.5 มม.(ก)*350 มม.(ล)*12U(ส) | แรงดันไฟฟ้าอินพุต AC: | เฟสเดี่ยว 220VAC |
|---|---|---|---|
| แรงดันไฟฟ้าขาเข้า DC: | 120VDC ถึง 425VDC | ความจุขาออก: | 16kw+18kw(ความซ้ำซ้อน N+1) |
| โมดูลวงจรเรียงกระแส: | 4*4กิโลวัตต์, 16กิโลวัตต์ | โมดูลพีวี: | 6*3kw, 18kw |
| การป้องกันการโหลด: | แอลวีดี/บีแอลวีดี | การสื่อสาร: | RS485/SNMP |
| เน้น: | เรกติฟายเออร์ไฮบริดกำลังไฟ 30kw,ระบบไฟโทรคมนาคม 12U,เรกติฟายเออร์สื่อสาร RS485 |
||

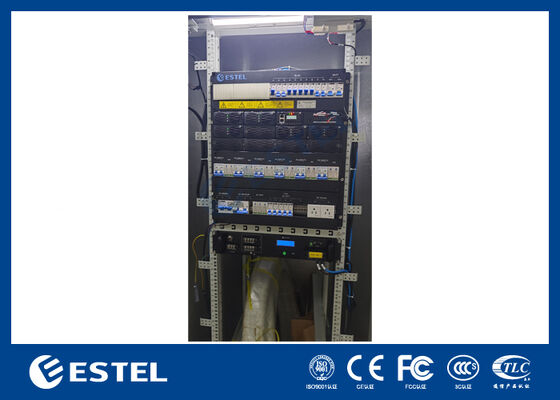

ระบบวงจรเรียงกระแสพลังงานไฮบริด 12U ประสิทธิภาพสูง 96% การสื่อสาร RS485
หน่วยกระจายพลังงานโทรคมนาคมอัจฉริยะผสานรวมการจัดการพลังงาน AC และ DC ในการออกแบบที่กะทัดรัดและเชื่อถือได้ เหมาะสำหรับโทรคมนาคม การควบคุมทางอุตสาหกรรม และพลังงานหมุนเวียน
จำหน่ายเครื่องปรับอากาศของระบบวงจรเรียงกระแสพลังงานไฮบริด 12U 16kw
อินพุต AC ยอมรับ 220VAC เฟสเดียวที่ 45–65Hz (พิกัด 50Hz/60Hz) มีเบรกเกอร์อินพุต 125A 2P คู่ โดย 1 ตัวทำหน้าที่เป็นตัวสำรองเฉพาะ เอาต์พุตจ่ายไฟ 110VAC ผ่านวงจร 2 x 63A 1P และ 3 x 32A 1P SPD ในตัวให้การป้องกัน 20/40kA (8/20µs)
การกระจายกระแสตรงของระบบวงจรเรียงกระแสพลังงานไฮบริด 12U 16kw

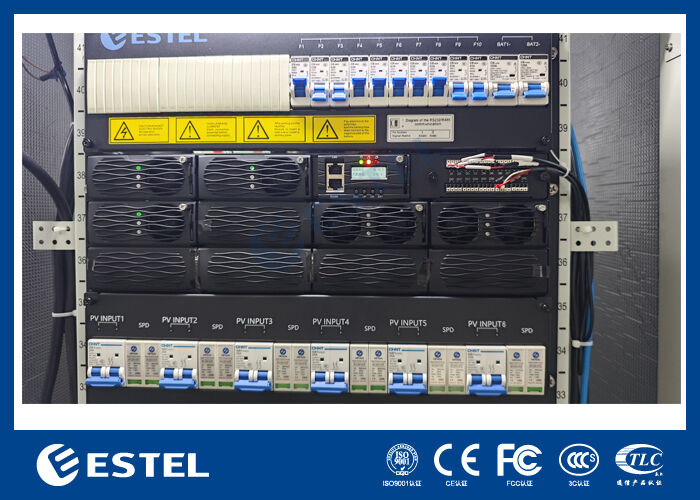

ฝั่ง DC รองรับช่วงแรงดันไฟฟ้าอินพุตกว้างตั้งแต่ 120VDC ถึง 425VDC จัดการโดยเบรกเกอร์ 2P ขนาด 25A 6 ตัว แรงดันไฟฟ้าเอาท์พุตสามารถปรับได้ตั้งแต่ -43VDC ถึง -58VDC โดยมีพิกัดที่กำหนดที่ -53.5VDC กำลังการผลิตรวมสูงถึง 34kW พร้อมระบบสำรอง N+1 โดยรวมโมดูล PV ขนาด 3kW (18kW) และโมดูลตัวเรียงกระแส 4 x 4kW (16kW) เบรกเกอร์แบตเตอรี่เฉพาะ (2 x 125A 1P) ช่วยให้มั่นใจในการรวมแบตเตอรี่อย่างปลอดภัย โหลดเบรกเกอร์ประกอบด้วยเอาต์พุต 1 x 63A 1P BLVD, 3 x 20A 1P และเอาต์พุต 6 x 10A 1P ฝั่ง DC ยังมี SPD 20/40kA, 8/20µs
คุณสมบัติของระบบ Rectifier พลังงานไฮบริด 12U 16kw
ความน่าเชื่อถือสูง:เบรกเกอร์ AC คู่พร้อมระบบสำรอง + N+1 ซ้ำซ้อน
ความเข้ากันได้กว้าง:ความถี่ AC 45 ~ 65Hz และช่วงอินพุต 120 ~ 425VDC
การป้องกันที่ครอบคลุม:ป้องกันไฟกระชาก 20/40kA ทั้งสองด้าน
เอาต์พุตที่ยืดหยุ่น:เบรกเกอร์โหลดหลายตัวสำหรับอุปกรณ์ต่างๆ
บูรณาการอย่างราบรื่น:รองรับ PV, โมดูลวงจรเรียงกระแส และการสำรองแบตเตอรี่
สถานการณ์การใช้งานของระบบ Rectifier พลังงานไฮบริด 12U 16kw
สถานีฐานโทรคมนาคม 5G:ไฟ DC ที่เชื่อถือได้พร้อมแบตเตอรี่สำรอง
ระบบสุริยะนอกกริด:ช่วงอินพุต DC กว้างสำหรับการรวม PV
ตู้ควบคุมอุตสาหกรรม:เอาต์พุต 110VAC และ -53.5VDC ที่เสถียร
พลังงานเสริมของศูนย์ข้อมูล:สถาปัตยกรรมที่ซ้ำซ้อนช่วยให้มั่นใจได้ถึงสถานะการออนไลน์
สถานีตรวจสอบระยะไกล:การป้องกันไฟกระชากสำหรับสภาพแวดล้อมที่รุนแรง
ที่พักพิงโทรคมนาคมและตู้กลางแจ้ง:กะทัดรัด ทนทาน และผ่านการพิสูจน์แล้วในภาคสนาม
ข้อมูลจำเพาะพื้นฐานของ 12U16กิโลวัตต์ระบบปรับกำลังไฟฟ้าแบบไฮบริด
| มิติ | 482.5 มม.(ก)*350 มม.(ล)*12U(ส) |
| น้ำหนัก | ≤50กก. (ไม่มีวงจรเรียงกระแส) |
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ |
| โหมดการติดตั้ง | ติดตั้งแร็คขนาด 19 นิ้ว |
| การซ่อมบำรุง | การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล |
| เกรดการป้องกัน | IP20 |
การกระจายอำนาจของ 12Uระบบวงจรเรียงกระแสพลังงานไฮบริดขนาด 16kw
|
|
แรงดันไฟฟ้าอินพุต | เฟสเดียว 220VAC |
| เบรกเกอร์อินพุต | 2 * 125A 2P (หนึ่งอันสำหรับการสำรองข้อมูล) | |
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |
| เอาท์พุต | 110VAC, 2*63A 1P, 3*32A 1P | |
| เอสพีดี | 20/40KA, 8/20us | |
|
|
แรงดันไฟฟ้าขาเข้า | 120VDC ถึง 425VDC |
| เบรกเกอร์อินพุต | 6*25A 2P | |
| เอสพีดี | 20/40KA, 8/20us | |
| แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | |
|
|
16kw+18kw(ความซ้ำซ้อน N+1) |
|
| เบรกเกอร์แบตเตอรี่ | เบรกเกอร์วงจร 2*125A 1P | |
| โหลดเบรกเกอร์ | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
โมดูลวงจรเรียงกระแสของ 12Uระบบวงจรเรียงกระแสพลังงานไฮบริดขนาด 16kw
| แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC |
| ประสิทธิภาพ | >96% |
| กำลังไฟพิกัด | 4000W(176~300VAC) |
| อุณหภูมิในการทำงาน | -40°C~+75°C(50° @ เอาต์พุตเต็ม) |
| มิติ | 106.5 มม. (กว้าง) × 286 มม. (ลึก) × 44.5 มม. (สูง) (สูง 1U) |
| น้ำหนัก | ≤2กก |
| โหมดทำความเย็น | บังคับระบายความร้อน |
| ตัวประกอบกำลัง | ≥0.99 |
| ทีเอชดี | ≤5% |
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A |
โมดูลพีวีของ 12Uระบบวงจรเรียงกระแสพลังงานไฮบริดขนาด 16kw
| แรงดันไฟฟ้าขาเข้า | 120 ถึง 425VDC.rated 340VDC |
| ประสิทธิภาพ | >96% |
| กำลังไฟพิกัด | 3000W((200 ถึง 425VDC) |
| อุณหภูมิในการทำงาน | -40°C~+75°C(50° @ เอาต์พุตเต็ม) |
| มิติ | 106.5 มม. (กว้าง) × 286 มม. (ลึก) × 44.5 มม. (สูง) (สูง 1U) |
| น้ำหนัก | ≤2กก |
| โหมดทำความเย็น | บังคับระบายความร้อน |
| ตัวประกอบกำลัง | ≥0.99 |
| ทีเอชดี | ≤5% |
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A |
คอนโทรลเลอร์ของ 12Uระบบวงจรเรียงกระแสพลังงานไฮบริดขนาด 16kw
| คอนโทรลเลอร์ | รุ่น : MC2900 |
| สัญญาณเข้า | 2 AI, 6 DI |
| เอาต์พุตแจ้งเตือน | 6 ดีโอ |
| การสื่อสาร |
RS485: รองรับ |
| โหมดการแสดงผล | หน้าจอแอลซีดี |
สิ่งแวดล้อมของ 12Uระบบวงจรเรียงกระแสพลังงานไฮบริดขนาด 16kw
| การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C |
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) |
|
|
0~3000ม.(หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
