ระบบปรับปรุงระบบโทรคมนาคมแบบจําแนก 18kw ที่สามารถปรับปรุงได้
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
987-2327 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
2,500 ชุดต่อเดือน
สรุปผลิตภัณฑ์
วงจรเรียงกระแสโมดูลาร์โทรคมนาคมที่อัปเกรดได้พร้อมระบบสำรอง N + 1 สำหรับโทรคมนาคม ภาพรวมผลิตภัณฑ์ของ 18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ ระบบวงจรเรียงกระแส 18kW ที่อัปเกรดได้ได้รับการพัฒนาเพื่อความน่าเชื่อถือระดับผู้ให้บริการขนส่งและการจ่ายพลังงานความหนาแน่นสูง และเพื่อให้การกระจายพลังงาน AC แ...
รายละเอียดสินค้า
เน้น:
ระบบปรับสายโทรคมนาคมแบบโมดูล
,เครื่องกระจายกำลังไฟฟ้ากระแสสลับและกระแสตรง
,ระบบไฟฟ้าโทรคมนาคมที่อัปเกรดได้
Rectifier Size:
482.5 มม. (กว้าง) * 350 มม. (ล) * 222.5 มม. (ส)
Input:
เฟสเดี่ยว 220VAC
Installation Mode:
ติดตั้งบนชั้นวางขนาด 19 นิ้ว
Output Capacity:
สูงสุด: 18kw (6*3kw, N+1 ซ้ำซ้อน)
N+1 Redundancy:
รองรับ
Upgradable:
รองรับ
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
รายละเอียดสินค้า
วงจรเรียงกระแสโมดูลาร์โทรคมนาคมที่อัปเกรดได้พร้อมระบบสำรอง N + 1 สำหรับโทรคมนาคม
ภาพรวมผลิตภัณฑ์ของ 18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ
ระบบวงจรเรียงกระแส 18kW ที่อัปเกรดได้ได้รับการพัฒนาเพื่อความน่าเชื่อถือระดับผู้ให้บริการขนส่งและการจ่ายพลังงานความหนาแน่นสูง และเพื่อให้การกระจายพลังงาน AC และ DC ที่เสถียรสำหรับสำนักงานกลางโทรคมนาคม ศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่ และสภาพแวดล้อมที่รุนแรงหลากหลายประเภท ระบบยอมรับอินพุตเฟสเดียว 220V AC และให้เอาต์พุต DC ที่มีการควบคุมอย่างเข้มงวดซึ่งปรับได้ระหว่าง –43V ถึง –58V โดยทั่วไปจะตั้งค่าไว้ที่ –53.5V

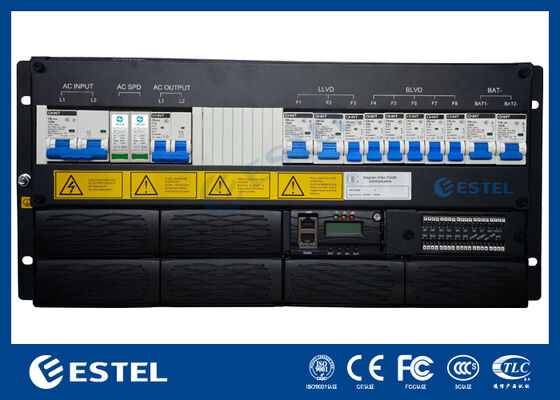

การกระจาย DC ในตัวประกอบด้วยทั้งการตัดการเชื่อมต่อโหลดแรงดันต่ำ (LLVD) และการตัดการเชื่อมต่อแรงดันต่ำของแบตเตอรี่ (BLVD) ช่วยให้สามารถจัดลำดับความสำคัญในการกำจัดโหลดเพื่อปกป้องแบตเตอรี่สำรองที่สำคัญในระหว่างที่ไฟฟ้าดับ ตัวควบคุมระบบขั้นสูงให้การตรวจสอบที่ครอบคลุมและลอจิกที่ตั้งโปรแกรมได้ผ่านอินพุตอะนาล็อก (AI), อินพุตดิจิทัล (DI) และเอาต์พุตดิจิทัล (DO) รองรับการจัดการระยะไกลผ่านอินเทอร์เฟซ RS485 และ SNMP ช่วยให้ผู้ปฏิบัติงานมองเห็นการแจ้งเตือน ตัวชี้วัดประสิทธิภาพ และสถานะวงจรเรียงกระแสได้อย่างเต็มที่ จอ LCD ที่แผงด้านหน้ายังช่วยให้กำหนดค่าและวินิจฉัยข้อมูลได้สะดวกอีกด้วย
ส่วนจำหน่ายไฟฟ้ากระแสสลับ
-
ป้อนข้อมูล:เฟสเดียว 220VAC
-
เบรกเกอร์อินพุต:1 x 125A 2P
-
ความถี่อินพุต:45~65Hz (พิกัด 50Hz/60Hz)
-
เอาท์พุท:220VAC, 16A
-
SPD:20/40kA, 8/20µs
ส่วนการจัดจำหน่ายดีซีแรงดันขาออก:-43~-58VDC (พิกัด -53.5VDC)
-
ความจุขาออก:สูงสุด 18kW (โมดูล 6 x 3kW, ระบบสำรอง N+1)
-
เบรกเกอร์แบตเตอรี่:2 x 125A 1P
-
เบรกเกอร์โหลด:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
ขั้นพื้นฐานข้อมูลจำเพาะ ของ18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ
| มิติ | 482.5 มม. (กว้าง) * 350 มม. (ล) * 222.5 มม. (ส) |
| น้ำหนัก | ≤21กก. (ไม่มีวงจรเรียงกระแส) |
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ |
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้ว |
| การซ่อมบำรุง | การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล |
| เกรดการป้องกัน | IP20 |
การกระจายอำนาจของ5Uแบบโมดูลาร์ วงจรเรียงกระแสระบบ
|
จำหน่ายไฟฟ้ากระแสสลับ |
ป้อนข้อมูล | เฟสเดียว 220VAC |
| เบรกเกอร์อินพุต | 1*125A 2P | |
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |
| เอาท์พุต | 220VAC 16A | |
| เอสพีดี | 20/40KA, 8/20us | |
|
การกระจายกระแสตรง |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC |
| ความจุขาออก |
สูงสุด: 18kw (6*3kw, ความซ้ำซ้อน N+1) |
|
| เบรกเกอร์แบตเตอรี่ | เบรกเกอร์วงจร 2*125A 1P | |
| โหลดเบรกเกอร์ |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
โมดูลวงจรเรียงกระแสของ18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ
| แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC |
| ประสิทธิภาพ | >96% |
| กำลังไฟพิกัด | 3000W(176~300VAC) |
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) |
| มิติ | 106.5 มม.(กว้าง)×286มม.(ลึก)×44.5มม.(สูง) |
| น้ำหนัก | ≤2กก |
| โหมดทำความเย็น | บังคับระบายความร้อน |
| ตัวประกอบกำลัง | ≥0.99 |
| ทีเอชดี | ≤5% |
| เอาท์พุทกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A |
ผู้ควบคุม18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ
| สัญญาณเข้า | 3 AI(2 btemp, 1 env-temp), 7 DI |
| เอาต์พุตแจ้งเตือน | 6 ดีโอ |
| อินเตอร์เฟซการสื่อสาร | RS485/SNMP |
| โหมดการแสดงผล | หน้าจอแอลซีดี |
สภาพแวดล้อมของ18กิโลวัตต์ แบบโมดูลาร์ วงจรเรียงกระแสระบบ
| การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C |
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) |
|
ระดับความสูง |
0~3000ม.(หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
