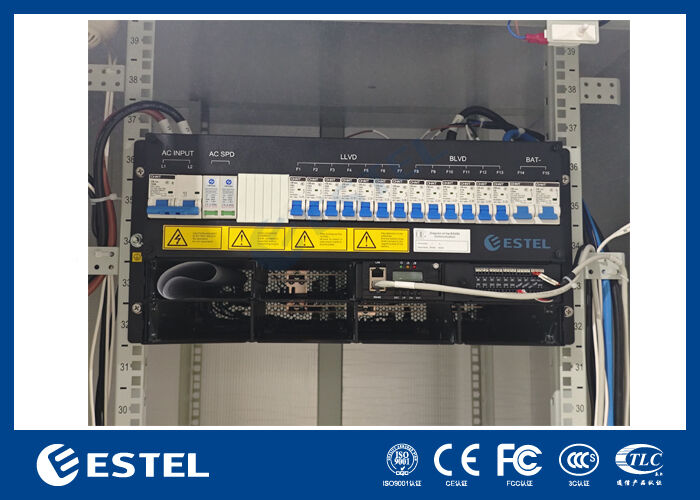

ระบบตู้แร็คแบบครบวงจร 18kw สำหรับจ่ายไฟให้อุปกรณ์โทรคมนาคม
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
987-2327 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
2,500 ชุดต่อเดือน
สรุปผลิตภัณฑ์
ติดกระเป๋าสตางค์ 18kwเครื่องปรับระบบสําหรับการขับเคลื่อนโทรคมนาคมอุปกรณ์ ภาพรวมสินค้าของ18kwเครื่องปรับระบบ ออกแบบมาเพื่อความน่าเชื่อถือในระดับตัวนําและการจัดส่งพลังงานความหนาแน่นสูง ระบบปรับความหนาแน่น ET-Series 18kW รับประกันพลังงาน DC ที่ไม่หยุดสําหรับสํานักงานกลางโทรคมนาคมศูนย์ข้อมูลขนาดกลางถึงข...
รายละเอียดสินค้า
เน้น:
ระบบเรกติฟายเออร์แบบแร็ค 18kw
,ระบบตู้จ่ายไฟโทรคมนาคม
,เรกติฟายเออร์จ่ายไฟอุปกรณ์โทรคมนาคม
Dimension:
482.5 มม.(ก)*350 มม.(ล)*5U(ส)
Input Voltage:
เฟสเดี่ยว 220VAC
Capacity:
18กิโลวัตต์
Rectifier Module:
3000w, 6 ชิ้น
Redundancy:
ยังไม่มี+1
Module Efficiency:
＞ 96%
Battery Breaker:
เบรกเกอร์วงจร 2*125A 1P
Communicatoion Port:
SNMP, RS485
รายละเอียดสินค้า
ติดกระเป๋าสตางค์ 18kwเครื่องปรับระบบสําหรับการขับเคลื่อนโทรคมนาคมอุปกรณ์
ภาพรวมสินค้าของ18kwเครื่องปรับระบบ
ออกแบบมาเพื่อความน่าเชื่อถือในระดับตัวนําและการจัดส่งพลังงานความหนาแน่นสูง ระบบปรับความหนาแน่น ET-Series 18kW รับประกันพลังงาน DC ที่ไม่หยุดสําหรับสํานักงานกลางโทรคมนาคมศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่, และสภาพแวดล้อมอุตสาหกรรม. ระบบทํางานจาก 220V AC ไฟเข้าแบบเฟสเดียวและผลิตผลิต DC ปรับระดับละเอียดตั้งแต่ 43V ถึง 58V โดยการตั้งค่ามาตรฐานที่ 53.5V.ส่งถึง 18kW และบรรลุประสิทธิภาพการแปลงมากกว่า 96% ในช่วงความจุเฉพาะ, มันลดการใช้พลังงานและความต้องการในการเย็นที่เกี่ยวข้องกับมัน
สร้างขึ้นเพื่อการทํางานอย่างต่อเนื่องหน่วยนี้สามารถรองรับได้ถึงหกโมดูลปรับความร้อน 3000W ที่สามารถสลับกันได้ โดยอนุญาตให้มีการตั้งค่า N + 1 หรือมากกว่าแต่ละโมดูลมีน้ําหนักต่ํากว่า 2 กิโลกรัม และใช้เครื่องเย็นอากาศแรง, การแก้ไขปัจจัยพลังงานที่ทํางาน (≥ 0.99) และความสับสนฮาร์มอนิกรวมต่ํา (THDi ≤ 5%) เพื่อให้แน่ใจว่าการปฏิสัมพันธ์ของเครือข่ายเรียบร้อยและผลิตที่มั่นคงชาซีที่ติดตั้งบนรากขนาด 19 นิ้ว ระดับ IP20, พร้อมความสามารถในการเปลี่ยนร้อนที่เข้าถึงด้านหน้าที่ทําให้การบํารุงรักษาง่าย. รางบัสทองแดงที่ติดตั้งด้านหลังให้เส้นทางการเชื่อมต่อความขัดต่ําและความแรงสูง
ลักษณะของ18kwเครื่องปรับระบบ
การกระจาย AC
-
หน่วยเข้า 220VAC มีระยะเดียว
-
1 x 125A 2P เครื่องตัดไฟเข้า
-
ความถี่ 45 ~ 65Hz ครับ ใช้งานทั่วโลก
-
การป้องกัน SPD 20/40kA
การกระจายไฟฟ้าแบบ DC
-
-43~-58VDC (ระดับ -53.5VDC)
-
ความจุสูงสุด 18kW
-
โมดูล 6 x 3kW, N + 1 ความอุดหนุน
การกระจายไฟฟ้าแบบ DC
-
2 x 125A 1P แบตเตอรี่บราคเกอร์
การกระจายไฟฟ้าแบบ DC
LLVD:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
BLVD:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
หลักรายละเอียด ของ18kwเครื่องปรับระบบ
| ขนาด | 482.0W) * 350.0 ((D) * 5U ((H) |
| น้ําหนัก | ≤20kg (ไม่รวมเครื่องปรับ) |
| ระบบเย็น | การเย็นตามธรรมชาติ |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้ว |
| การบํารุง | การบํารุงรักษาด้านหน้า การเปลี่ยนแปลงระดับของโมดูลสนับสนุน |
| ระดับการป้องกัน | IP20 |
การกระจายพลังงานของ18kwเครื่องปรับระบบ
|
การกระจาย AC |
รูปแบบการใส่ | ระบบไฟฟ้าระยะเดียว 220VAC |
| เครื่องตัดไฟเข้า | 1*125A 2P | |
| ความถี่การเข้า | 45 ~ 65Hz ค่านิยม: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
การกระจาย DC |
ความดันการออก | -43~-58VDC ค่าตั้ง: -53.5VDC |
|
ความจุออก (สูงสุด)
|
18kw ((6*3kw, N + 1 ความอุดหนุน) | |
|
เครื่องตัดแบตเตอรี่
|
เครื่องตัดวงจร 2*125A 1P | |
| เครื่องตัดความแรง |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
โมดูลปรับของ18kwเครื่องปรับระบบ
| ความดันการเข้า | 85VAC ราคา 300VAC ระดับ 220VAC |
| ประสิทธิภาพ | >96% |
| พลังประเมิน | 3000W ((176 ~ 300VAC) |
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) |
| น้ําหนัก | ≤2kg |
| ระบบเย็น | การเย็นแบบบังคับ |
| ค่าประสิทธิภาพ | ≥ 0.99 |
| THD | ≤ 5% |
| การออกไฟฟ้าแบบ DC | อัตราการต่อรองความแรงของอัตราการต่อรอง |
ผู้ควบคุม18kwเครื่องปรับระบบ
| การเข้าสัญญาณ | 3 AI ((3 อุณหภูมิแวดล้อม) 7 DI |
| การออกสัญญาณเตือน | 6 DO |
| อินเตอร์เฟซการสื่อสาร | RS485/SNMP |
| โหมดการแสดง | หน้าจอ LCD |
สภาพแวดล้อม18kwเครื่องปรับระบบ
| การดําเนินงาน อุณหภูมิ |
-40 °C ~ +65 °C (แรงผลิตเต็มต่ํากว่า 50 °C) |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) |
|
ความสูง |
0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) |
