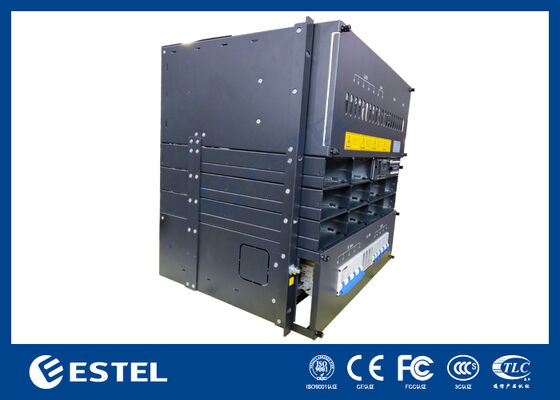

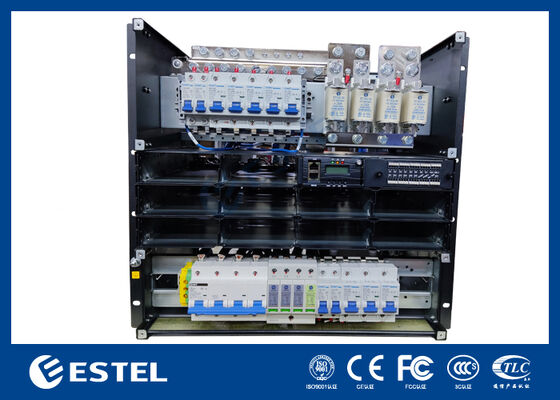

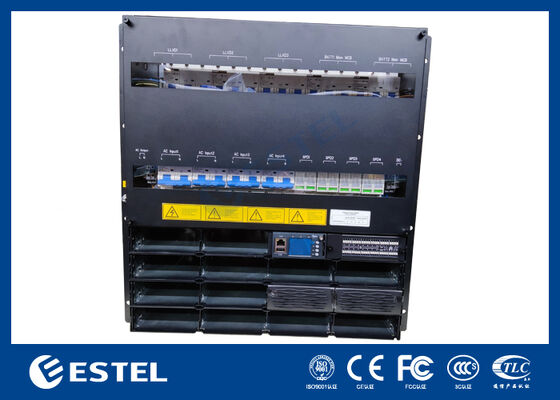

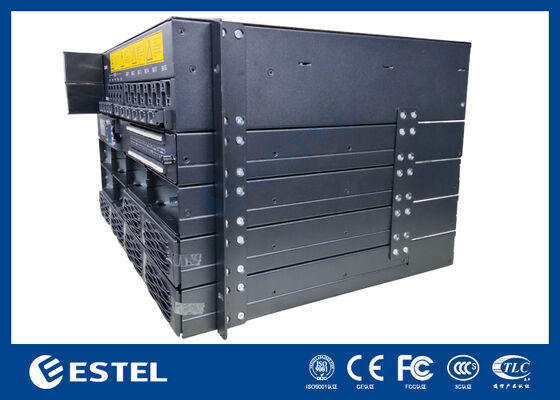

ระบบพลังงานแบบตรงกันแบบความจุสูงสุด 8U สําหรับฮับสื่อสารอุตสาหกรรม
รายละเอียดสินค้า
ระบบพลังงานไฟฟ้าแบบ 8U
,เครื่องปรับสายโทรคมนาคมความจุสูง
,พลังงานไฟฟ้าแบบตรงต่อกันสําหรับฮับสื่อสาร
ระบบจ่ายไฟ DC ความจุสูงพิเศษ 8U สำหรับศูนย์กลางการสื่อสารอุตสาหกรรม
ภาพรวม
ระบบจ่ายไฟ DC ความจุสูงพิเศษ 8U ของเราได้รับการพัฒนาขึ้นสำหรับเครือข่ายโทรคมนาคมขนาดใหญ่ ห้องสื่อสารที่สำคัญ เครือข่ายอุตสาหกรรมที่มีโหลดสูง และโครงสร้างพื้นฐาน Edge แบบรวมศูนย์ ระบบนี้ให้เอาต์พุต DC -48V ที่เสถียรสำหรับแอปพลิเคชันที่ต้องการความพร้อมใช้งานของพลังงานสูง ความซ้ำซ้อนแบบโมดูลาร์ และการตรวจสอบระยะไกลขั้นสูง
ออกแบบบนแพลตฟอร์มแร็คที่แข็งแกร่ง ระบบนี้รวมโมดูลวงจรเรียงกระแสประสิทธิภาพสูงหลายตัว การควบคุมอัจฉริยะ การกระจายที่ยืดหยุ่น และคุณสมบัติการป้องกันที่ครอบคลุมในสถาปัตยกรรมที่ใช้งานง่าย เหมาะอย่างยิ่งสำหรับผู้ให้บริการและผู้รวมระบบที่ติดตั้งระบบจ่ายไฟสื่อสารความจุสูงในสภาพแวดล้อมหลักหรือเครือข่ายหลักระดับภูมิภาค
คุณสมบัติหลัก
แพลตฟอร์มแร็ค 8U ความจุสูงพิเศษสำหรับโหลดโทรคมนาคมและอุตสาหกรรมขนาดใหญ่
เอาต์พุตสูงสุด 18 กิโลวัตต์สำหรับสภาพแวดล้อมการสื่อสารที่ต้องการ
สถาปัตยกรรมวงจรเรียงกระแสแบบโมดูลาร์พร้อมรองรับความซ้ำซ้อน
การออกแบบบริการเข้าถึงด้านหน้าเพื่อการติดตั้ง การตรวจสอบ และการบำรุงรักษาที่ง่ายขึ้น
ประสิทธิภาพการแปลงสูงเพื่อลดการสร้างความร้อนและต้นทุนการดำเนินงาน
ฟังก์ชันการแจ้งเตือนและการป้องกันที่ครอบคลุมเพื่อความปลอดภัยของระบบ
ตัวควบคุมขั้นสูงพร้อมอินเทอร์เฟซการสื่อสารระยะไกล
การชาร์จแบตเตอรี่อัจฉริยะและการประสานงานพลังงานสำรอง
การออกแบบการระบายอากาศและการระบายความร้อนที่เหมาะสมที่สุดสำหรับการทำงานเต็มโหลดที่เสถียร
สถานการณ์การใช้งาน
ห้องสลับสายโทรคมนาคมหลัก
ไซต์การส่งสัญญาณเมโทรและเครือข่ายสื่อสารหลัก
ศูนย์รวม OLT / การรวมกลุ่มขนาดใหญ่
ศูนย์ข้อมูล Edge และห้องอุปกรณ์เครือข่าย
แพลตฟอร์มการควบคุมเมืองอัจฉริยะและการเฝ้าระวัง
เครือข่ายการสื่อสารของการไฟฟ้าและสถานีย่อย
ศูนย์กลางการควบคุมการสื่อสารสำหรับน้ำมันและก๊าซ การขนส่ง และอุตสาหกรรม
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ระบบ
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ขนาด |
482 มม. (กว้าง) × 380 มม. (ลึก) × 8U (สูง) |
|
น้ำหนักสุทธิ |
≤45 กก. |
|
วิธีการติดตั้ง |
ติดตั้งแร็ค 19 นิ้ว |
|
วิธีการระบายความร้อน |
การระบายความร้อนด้วยอากาศแบบบังคับพร้อมการควบคุมความเร็วอัจฉริยะ |
|
ระดับเสียงรบกวน |
≤65 เดซิเบล |
|
ระดับการป้องกัน |
IP20 |
ลักษณะอินพุต AC
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ช่วงแรงดันไฟฟ้าอินพุต |
120–300 VAC |
|
แรงดันไฟฟ้าที่กำหนด |
220 VAC |
|
ช่วงความถี่ |
45–65 เฮิรตซ์ |
|
ความจุอินพุต |
160 แอมแปร์ |
|
ตัวประกอบกำลัง |
≥0.99 |
|
THD |
≤5% |
ลักษณะเอาต์พุต DC
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ช่วงแรงดันไฟฟ้าเอาต์พุต |
-42V ถึง -58V DC |
|
แรงดันไฟฟ้าปกติ |
-48V DC |
|
กำลังขับสูงสุด |
18 กิโลวัตต์ |
|
กระแสเอาต์พุตสูงสุด |
375 แอมแปร์ |
|
การกำหนดค่าวงจรเรียงกระแส |
3 กิโลวัตต์ × สูงสุด 6 โมดูล |
|
ความแม่นยำในการควบคุมแรงดันไฟฟ้า |
≤±0.5% |
|
การควบคุมโหลด |
≤±0.5% |
|
ประสิทธิภาพ |
≥96% |
ตัวควบคุมและการตรวจสอบ
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
จอแสดงผล |
หน้าจอ LCD / ไฟแสดงสถานะ LED |
|
อินเทอร์เฟซการสื่อสาร |
Ethernet / RS485 / CAN |
|
การรองรับโปรโตคอล |
SNMP / Modbus / การตรวจสอบผ่านเว็บ (อุปกรณ์เสริม) |
|
ฟังก์ชันการตรวจสอบ |
แรงดันไฟฟ้า กระแส อุณหภูมิ สถานะแบตเตอรี่ การแบ่งโหลด การบันทึกการแจ้งเตือน |
|
ประเภทการแจ้งเตือน |
แรงดันไฟฟ้าเกิน แรงดันไฟฟ้าต่ำ ไฟ AC ขาด อุณหภูมิเกิน พัดลมขัดข้อง วงจรเรียงกระแสขัดข้อง แบตเตอรี่ผิดปกติ |
|
อุณหภูมิในการทำงาน |
-25°C ถึง +65°C |
|
อุณหภูมิในการจัดเก็บ |
-40°C ถึง +75°C |
|
ความชื้น |
5%–95% (ไม่ควบแน่น) |
สถาปัตยกรรมระบบ
ชั้นวางวงจรเรียงกระแสแบบหลายโมดูล
ตัวควบคุมการตรวจสอบอัจฉริยะ
หน่วยกระจายอินพุต AC
หน่วยกระจายเอาต์พุต DC
ส่วนเชื่อมต่อและป้องกันแบตเตอรี่
ระบบระบายความร้อนและการระบายอากาศ
โครงสร้างแชสซีแบบบูรณาการรองรับการเดินสายแบบรวมศูนย์ การเปลี่ยนโมดูล และการขยายระบบที่ปรับขนาดได้
แนวทางการติดตั้งและการใช้งาน
การติดตั้ง
ติดตั้งในแร็คโทรคมนาคมมาตรฐาน 19 นิ้ว หรือตู้สื่อสารแบบบูรณาการ
ตรวจสอบการต่อสายดิน เส้นทางการไหลของอากาศ และการเดินสายเคเบิลให้ถูกต้อง
รักษาพื้นที่ว่างรอบบริเวณระบายอากาศให้เพียงพอ
การเชื่อมต่อสายเคเบิล
เชื่อมต่อแหล่งจ่ายไฟ AC ชุดแบตเตอรี่ และสายป้อนโหลดตามป้ายกำกับสายไฟ
ตรวจสอบขั้วและการกำหนดค่าอุปกรณ์ป้องกันก่อนจ่ายไฟ
การบำรุงรักษา
ตรวจสอบบันทึกการแจ้งเตือนและสถานะโมดูลเป็นประจำ
ทำความสะอาดช่องอากาศและบริเวณพัดลมเพื่อป้องกันการเสื่อมสภาพจากความร้อน
เปลี่ยนโมดูลที่ชำรุดโดยใช้ขั้นตอนการบริการแบบเข้าถึงด้านหน้า
ตรวจสอบพารามิเตอร์การชาร์จแบตเตอรี่และการตั้งค่าเอาต์พุตเป็นระยะ
การกำหนดค่าเสริม
โมดูลการสื่อสาร SNMP ขั้นสูง
การตรวจสอบแบตเตอรี่และการวัดอุณหภูมิ
เอาต์พุตหน้าสัมผัสแห้งสำหรับการรวมการแจ้งเตือน
โมดูลป้องกันไฟกระชาก
ซอฟต์แวร์ตรวจสอบระยะไกล
การกำหนดค่าสาขาการกระจาย DC แบบกำหนดเอง
อินเทอร์เฟซพลังงานไฮบริดสำหรับระบบพลังงานแสงอาทิตย์หรือพลังงานสำรอง
-
