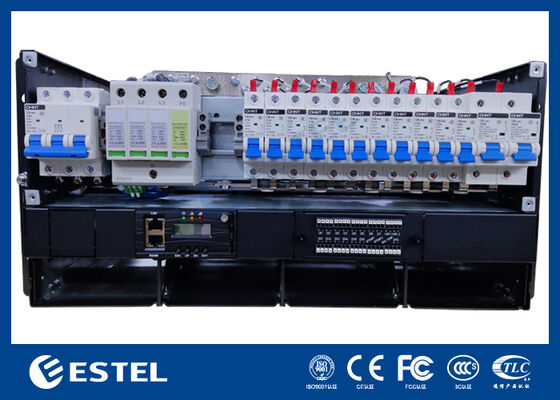

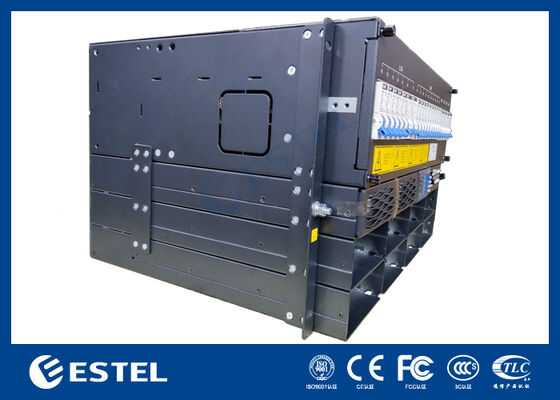

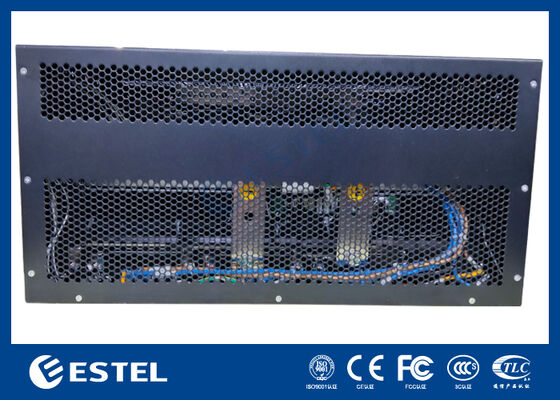

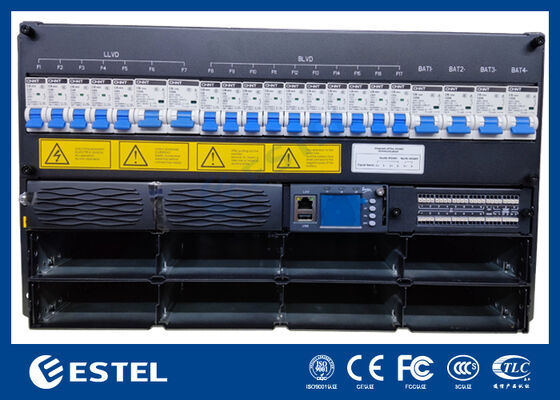

ระบบจ่ายไฟ DC ขนาดกะทัดรัด 4U สำหรับเครือข่ายโทรคมนาคมและโครงสร้างพื้นฐานการสื่อสาร
รายละเอียดสินค้า
ระบบเรกติฟายเออร์โทรคมนาคมขนาดกะทัดรัด 4U
,ระบบไฟ DC สำหรับเครือข่ายโทรคมนาคม
,แหล่งจ่ายไฟโครงสร้างพื้นฐานการสื่อสาร
เอาต์พุตระบบไฟฟ้า DC ขนาดกะทัดรัด 4U สำหรับเครือข่ายโทรคมนาคมและโครงสร้างพื้นฐานการสื่อสาร
รายละเอียดสินค้า ระบบไฟฟ้ากระแสตรงขนาดกะทัดรัด 4U
ET48100-G5F24 เป็นระบบไฟฟ้า 4U DC ประสิทธิภาพสูง ให้พลังงานที่เชื่อถือได้และมีประสิทธิภาพสำหรับโครงสร้างพื้นฐานโทรคมนาคมและการสื่อสารที่สำคัญ ด้วยช่วงแรงดันไฟฟ้าอินพุต AC ที่กว้าง (85-200VAC) และอัตราประสิทธิภาพที่แข็งแกร่งมากกว่า 96% ระบบนี้จ่ายพลังงานที่เสถียรให้กับสถานีฐานไร้สาย เครือข่ายการส่งสัญญาณ และระบบสื่อสารขององค์กร การออกแบบที่เข้าถึงได้จากด้านหน้าช่วยให้สามารถติดตั้งและบำรุงรักษาได้ง่าย ในขณะที่วงจรเรียงกระแสและโมดูลตัวควบคุมแบบถอดเปลี่ยนได้ทันทีช่วยให้มั่นใจได้ว่าระบบจะหยุดทำงานเพื่อการซ่อมแซมน้อยที่สุด การจัดการแบตเตอรี่อัจฉริยะยังช่วยยืดอายุการใช้งานแบตเตอรี่ ทำให้เป็นตัวเลือกที่ชาญฉลาดสำหรับการใช้งานในระยะยาว
คุณสมบัติหลัก ระบบไฟฟ้ากระแสตรงขนาดกะทัดรัด 4U
การออกแบบที่กะทัดรัด 4U ช่วยประหยัดพื้นที่และลดต้นทุนการติดตั้ง
การจัดการสายเคเบิลแบบเข้าถึงด้านหน้าเพื่อการติดตั้งและบำรุงรักษาที่ง่ายดาย
รองรับช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-200VAC) ปรับให้เข้ากับสภาพกริดที่แตกต่างกันได้
โมดูลวงจรเรียงกระแสและตัวควบคุมแบบถอดเปลี่ยนได้เพื่อการบำรุงรักษาที่รวดเร็วโดยไม่ต้องหยุดทำงานของระบบ
การจัดการแบตเตอรี่ขั้นสูงเพื่อให้แน่ใจว่าแบตเตอรี่มีอายุการใช้งานยาวนานและการใช้งานอย่างมีประสิทธิภาพ
พอร์ตการสื่อสารหลายพอร์ต (LAN, RS485, SNMP) สำหรับการตรวจสอบและการจัดการระยะไกลที่ยืดหยุ่น
ข้อมูลจำเพาะทางเทคนิค
|
ระบบ |
|
|
ขนาด |
482.0(ก) x 250.6(ล) x 4U(ส) |
|
น้ำหนัก |
18 กก. (ไม่มีวงจรเรียงกระแส) |
|
โหมดทำความเย็น |
ความเย็นตามธรรมชาติ |
|
การติดตั้ง |
ชั้นวางหรือตู้ขนาด 19 นิ้ว |
|
อินพุตไฟฟ้ากระแสสลับ |
220VAC เฟสเดียว |
|
จำหน่ายไฟฟ้ากระแสสลับ |
|
|
ความจุอินพุต |
62A/2พี |
|
ความถี่อินพุต |
45-65เฮิร์ต (50/60เฮิร์ต) |
|
เอซี เอสพีดี |
20kA, 40kA, 8/20μs |
|
แรงดันขาออก |
-42~58VDC ระบุ: -52.5VDC |
|
ความจุสูงสุด |
6kW (วงจรเรียงกระแส 2 x 2kW) |
|
วงจรเรียงกระแส |
|
|
กำลังไฟพิกัด |
2000วัตต์ (176-200VAC) |
|
อุณหภูมิในการทำงาน |
-40°C ถึง +75°C (โหลดเต็มที่ต่ำกว่า 50°C) |
|
โหมดทำความเย็น |
บังคับระบายความร้อน |
|
ขนาด |
106.5 มม.(กว้าง) x 286 มม.(ลึก) x 41.5 มม.(สูง) (1U) |
|
คอนโทรลเลอร์ |
|
|
พอร์ตการสื่อสาร |
แลน, RS485, SNMP |
|
โหมดการแสดงผล |
จอแอลซีดี |
|
อุณหภูมิในการทำงาน |
-40°ซ ถึง +70°ซ |
|
อุณหภูมิในการจัดเก็บ |
-40°ซ ถึง +70°ซ |
|
ความชื้นในการทำงาน |
5% ถึง 95% (ไม่ควบแน่น) |
แนวทางการดำเนินงาน
การติดตั้ง:
ติดตั้งระบบไฟฟ้า ET48100-G5F24 ในชั้นวางขนาด 19 นิ้วหรือภายในตู้ที่เหมาะสม ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการไหลเวียนของอากาศและการทำความเย็นที่เหมาะสม
เชื่อมต่ออินพุต AC เข้ากับแหล่งจ่ายไฟเฟสเดียว 220VAC ที่เสถียร ตรวจสอบว่าแหล่งจ่ายไฟสอดคล้องกับช่วงแรงดันไฟฟ้าอินพุต 85-200VAC
การเชื่อมต่อสายเคเบิล:
ตรวจสอบให้แน่ใจว่าสายไฟ AC แบตเตอรี่ และโหลดเชื่อมต่ออย่างแน่นหนาและถูกต้อง ระบบช่วยให้สามารถเข้าถึงการเชื่อมต่อสายเคเบิลทั้งหมดได้จากด้านหน้า ทำให้การติดตั้งและการบำรุงรักษาสะดวกยิ่งขึ้น
สำหรับการเชื่อมต่อแบตเตอรี่ ตรวจสอบให้แน่ใจว่าขั้วและพิกัดถูกต้อง (เบรกเกอร์แบตเตอรี่ 2 x 125A) เพื่อหลีกเลี่ยงอันตรายจากไฟฟ้า
การตรวจสอบและควบคุมระยะไกล:
ใช้พอร์ตการสื่อสาร LAN, RS485 หรือ SNMP เพื่อเชื่อมต่อระบบกับระบบการมอนิเตอร์แบบรีโมต สิ่งนี้ทำให้คุณสามารถตรวจสอบประสิทธิภาพ รับการแจ้งเตือน และแก้ไขปัญหาจากระยะไกล ช่วยลดความจำเป็นในการแทรกแซงนอกสถานที่
ระบบนี้เข้ากันได้กับซอฟต์แวร์ตรวจสอบมาตรฐานอุตสาหกรรม ซึ่งสามารถช่วยติดตามการใช้พลังงาน สถานะแบตเตอรี่ และปัญหาที่อาจเกิดขึ้น
ส่วนประกอบแบบถอดเปลี่ยนได้:
สามารถเปลี่ยนโมดูลวงจรเรียงกระแสและตัวควบคุมได้ในขณะที่ระบบกำลังทำงาน สำหรับการบำรุงรักษาหรือการเปลี่ยน เพียงถอดโมดูลที่ชำรุดออกแล้วเปลี่ยนใหม่โดยไม่ต้องปิดระบบทั้งหมด ช่วยให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่องโดยมีเวลาหยุดทำงานน้อยที่สุด
สภาพแวดล้อม:
ระบบทำงานภายในช่วงอุณหภูมิ -40°C ถึง +75°C (ต่ำกว่า 50°C สำหรับเอาต์พุตเต็ม) ดังนั้นตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานยังอยู่ในช่วงนี้เพื่อป้องกันความร้อนสูงเกินไป
รักษาระดับความชื้นให้อยู่ระหว่าง 5% ถึง 95% (ไม่ควบแน่น) เพื่อป้องกันปัญหาเกี่ยวกับความชื้น
-
