48V90A 94% Compac DC Smart Power Supply Solution สําหรับพื้นฐานโทรคมนาคม
รายละเอียดสินค้า
เครื่องไฟฟ้าโทรคมนาคม 48V90A
,94% ประสิทธิภาพการแก้ไขพลังงานแบบ DC
,ระบบพลังงานโครงสร้างโทรคมนาคมขนาดเล็ก
48V90Aโซลูชันแหล่งจ่ายไฟอัจฉริยะ Compac DC 94% สำหรับศูนย์ข้อมูลโทรคมนาคม
ภาพรวมผลิตภัณฑ์ของระบบไฟฟ้า DC48V 90A
วงจรเรียงกระแสซีรีส์ ET คือระบบไฟฟ้า DC48V 90A ที่ทำงานที่ 48V ได้รับการออกแบบทางวิศวกรรมมาเพื่อให้มั่นใจในการจ่ายพลังงานที่เชื่อถือได้สำหรับโครงสร้างพื้นฐานโทรคมนาคม ศูนย์ข้อมูล และการใช้งานทางอุตสาหกรรม ซึ่งการทำงานที่ต่อเนื่องเป็นสิ่งสำคัญ ทำงานจากอินพุตเฟสเดียว 220V AC และจ่ายเอาต์พุต DC ที่มีการควบคุมอย่างเข้มงวดตั้งแต่ –43V DC ถึง –58V DC โดยมีค่าระบุอยู่ที่ –53.5V DC ระบบนี้ให้ประสิทธิภาพการแปลงมากกว่า 94% แม้ภายใต้โหลดเต็ม ระบบนี้เหมาะอย่างยิ่งสำหรับการติดตั้งที่ประหยัดพลังงานและมีความหนาแน่นสูง
ออกแบบมาเพื่อการทำงานต่อเนื่องพร้อมความยืดหยุ่นแบบโมดูลาร์
ออกแบบทางวิศวกรรมโดยคำนึงถึงความซ้ำซ้อน ระบบรองรับโมดูลวงจรเรียงกระแส 1740W แบบถอดเปลี่ยนได้ทันทีสูงสุด 3 โมดูลในการกำหนดค่า N+1 แต่ละโมดูลมีน้ำหนักไม่เกิน 1.5 กก. และใช้การระบายความร้อนด้วยอากาศเพื่อการจัดการระบายความร้อนที่สม่ำเสมอ ด้วยการแก้ไขตัวประกอบกำลังขั้นสูง (≥0.99) และความบิดเบือนฮาร์มอนิกรวมต่ำ (THDi ≤5%) ช่วยให้มั่นใจได้ถึงกำลังเอาต์พุตที่สะอาด ในขณะเดียวกันก็ลดความเครียดบนอุปกรณ์อัปสตรีม ยูนิตนี้อยู่ในแชสซีแบบติดตั้งบนชั้นวางขนาด 2U ขนาด 19 นิ้วได้ระดับ IP20 ช่วยให้สามารถบำรุงรักษาจากด้านหน้าและเดินสายเคเบิลด้านบนได้อย่างสะดวก
ข้อมูลจำเพาะของระบบวงจรเรียงกระแส DC48V 90A
| พิมพ์ | หน่วยจ่ายไฟ DC48V ของเทเลคอม | |||
| ทั่วไป | ขนาด | 482 มม. * 350 มม. * 2U (กว้าง * ลึก * สูง) | ||
| น้ำหนัก | ≤11กก. (ไม่รวมวงจรเรียงกระแส) | |||
| วิธีการทำความเย็น | ความเย็นตามธรรมชาติ | |||
| วิธีการติดตั้ง | ติดตั้งบนแร็คขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าและทางออกจากด้านบน | |||
| โหมดการบำรุงรักษา | จากด้านหน้า รองรับการเปลี่ยนเกรดโมดูล | |||
| เกรดการป้องกัน | IP20 | |||
| อินพุตไฟฟ้ากระแสสลับ |
แรงดันไฟฟ้า |
เฟสเดียว 220VAC | ||
| เอ็มซีบี | 1 x 40A 2P | |||
| ความถี่ | 45Hz ถึง 65Hz, ค่าพิกัด: 50Hz/60Hz | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
|
กระแสไฟขาออก (สูงสุด)
|
90เอ | |||
|
เบรกเกอร์แบตเตอรี่
|
1 x 63A 1P | |||
| บีแอลวีดี |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| โมดูลวงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >94% | |||
| กำลังไฟพิกัด | 1740W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | พอร์ตอินพุตสัญญาณ | 2 x AI (2 อุณหภูมิแวดล้อม), 8 x DI | ||
| พอร์ตเอาต์พุตแจ้งเตือน | 2 x หน้าสัมผัสแห้ง | |||
| พอร์ตการสื่อสาร | RS485, SNMP | |||
| จอแสดงผล LCD | รองรับ | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||
มุมมองด้านหน้าของระบบวงจรเรียงกระแส DC48V 90A

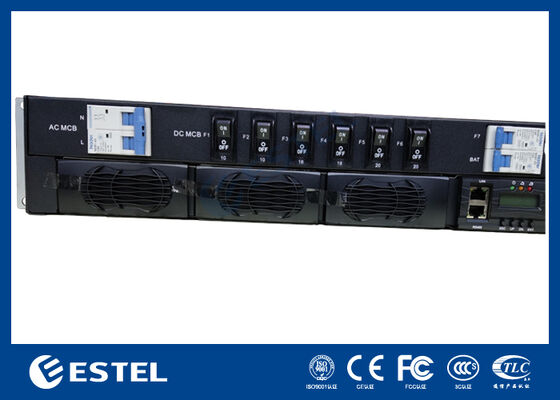

มุมมองด้านหน้าของระบบวงจรเรียงกระแส DC48V 90A

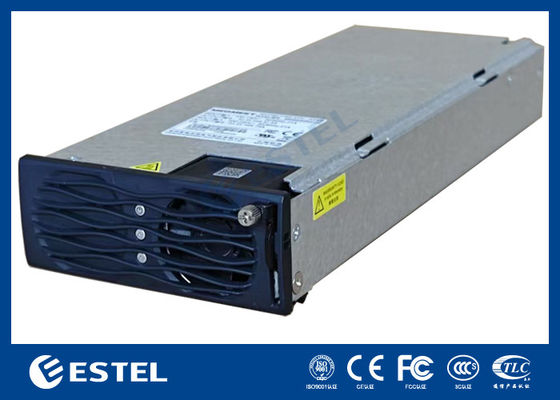

โมดูลวงจรเรียงกระแสของระบบไฟฟ้า DC48V 90A
-
