19 นิ้ว DC48V แก้ไข rectifier กับ LLVD BLVD สําหรับโทรคมนาคม
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
735-2864 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
3,000 ชุดต่อเดือน
สรุปผลิตภัณฑ์
โซลูชันวงจรเรียงกระแส 19 นิ้ว 5U DC48V พร้อม LLVD BLVD สำหรับโทรคมนาคม ภาพรวมผลิตภัณฑ์ของโซลูชันวงจรเรียงกระแส DC48V ขนาด 16kw ET-Series 5U เป็นแพลตฟอร์มพลังงาน DC ความหนาแน่นสูงระดับผู้ให้บริการขนส่ง ออกแบบมาเพื่อให้การทำงานไม่หยุดชะงักสำหรับสำนักงานกลางโทรคมนาคม ศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่ และโ...
รายละเอียดสินค้า
เน้น:
19 นิ้ว โทรศัพท์โทรคมนาคมแก้ไข rectifier
,เครื่องปรับความแรง DC48V พร้อม LLVD BLVD
,ระบบพลังงานโทรคมนาคมพร้อมการรับประกัน
Size:
482 มม. * 350 มม. * 5U (กว้าง * ลึก * สูง)
Weight:
≤20 กก. (ไม่รวมเครื่องแปลงกระแสไฟฟ้า)
Input Voltage:
220VAC เฟสเดียว
Input Current:
63A (สูงสุด)
Output Voltage:
-48VDC (-42 ถึง -58VDC)
Installation:
ติดตั้งแร็ค 19''
Protection:
แอลวีดี, บีแอลวีดี
Package:
กล่องไม้
รายละเอียดสินค้า

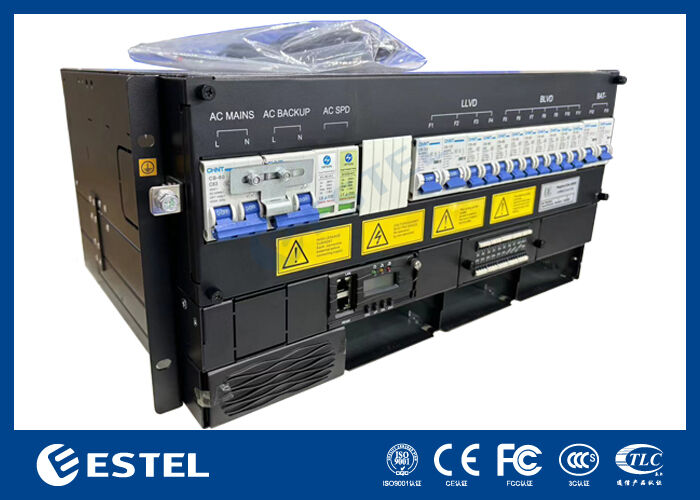

โซลูชันวงจรเรียงกระแส 19 นิ้ว 5U DC48V พร้อม LLVD BLVD สำหรับโทรคมนาคม
ภาพรวมผลิตภัณฑ์ของโซลูชันวงจรเรียงกระแส DC48V ขนาด 16kw
ET-Series 5U เป็นแพลตฟอร์มพลังงาน DC ความหนาแน่นสูงระดับผู้ให้บริการขนส่ง ออกแบบมาเพื่อให้การทำงานไม่หยุดชะงักสำหรับสำนักงานกลางโทรคมนาคม ศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่ และโรงงานอุตสาหกรรม ทำงานจากอินพุตเฟสเดียว 220VAC แบบคู่ (โดยอินพุตหนึ่งทำหน้าที่เป็นไฟสำรองแบบร้อน) โดยให้เอาต์พุต DC ที่มีการควบคุมอย่างเข้มงวดซึ่งปรับได้ตั้งแต่ –43V ถึง –58V โดยทั่วไปจะตั้งค่าไว้ที่ –53.5V ด้วยกำลังขับสูงสุด 12kW และประสิทธิภาพการแปลงเกิน 96% ตลอดช่วงโหลดทั่วไป ระบบจึงลดทั้งการใช้พลังงานและต้นทุนการทำความเย็นที่เกี่ยวข้องลงอย่างมาก

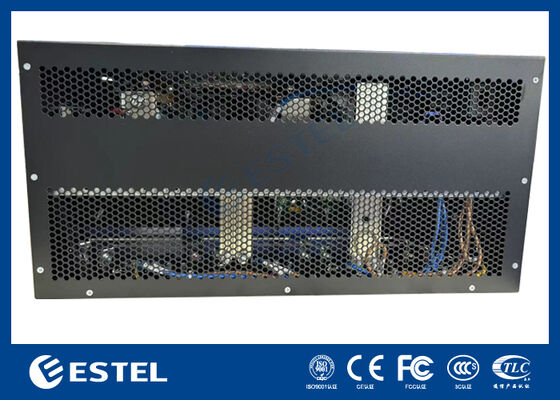

ออกแบบมาเพื่อความต่อเนื่องของการบริการ ระบบรองรับโมดูลวงจรเรียงกระแส 3000W แบบถอดเปลี่ยนได้ทันทีสูงสุด 12 โมดูล ช่วยให้สามารถทำงานซ้ำซ้อน N+1 หรือสูงกว่าได้ แต่ละโมดูลมีน้ำหนักน้อยกว่า 2 กก. และมีระบบระบายความร้อนด้วยอากาศ การแก้ไขตัวประกอบกำลังแบบแอคทีฟ (≥0.99) และความเพี้ยนของฮาร์มอนิกรวมต่ำ (THDi ≤5%) เพื่อให้มั่นใจถึงความเข้ากันได้ของกริดและเอาต์พุตที่เสถียร ตั้งอยู่ในโครงเครื่องแบบติดตั้งบนชั้นวางขนาด 5U ขนาด 19 นิ้วที่มีระดับ IP20 ยูนิตนี้ช่วยให้สามารถสับเปลี่ยนการเข้าถึงจากด้านหน้าได้ ช่วยลดความยุ่งยากในการบำรุงรักษา บัสบาร์ทองแดงด้านหลังมีเส้นทางการเชื่อมต่อที่มีความต้านทานต่ำและมีกระแสสูง

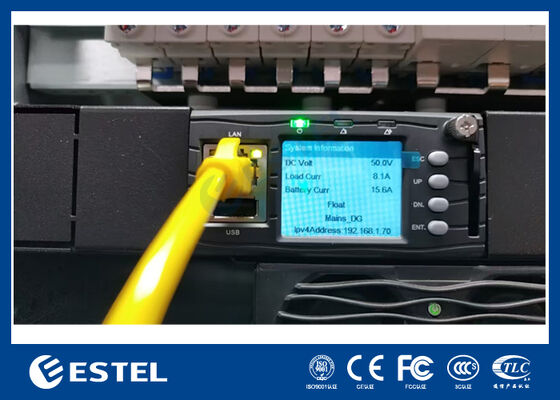

การกระจาย DC ในตัวพร้อม LLVD และ BLVD ช่วยให้สามารถจัดลำดับความสำคัญในการกำจัดโหลด ซึ่งช่วยรักษาปริมาณแบตเตอรี่สำรองที่สำคัญในช่วงที่ไฟฟ้าดับ ตัวควบคุมระบบขั้นสูงให้การตรวจสอบที่ครอบคลุมและลอจิกที่ตั้งโปรแกรมได้ผ่านพอร์ต AI 3 พอร์ต, 7 DI และ 6 DO รองรับการจัดการระยะไกลผ่านอินเทอร์เฟซ RS232, RS485 และ SNMP ช่วยให้ผู้ปฏิบัติงานมองเห็นการแจ้งเตือน ประสิทธิภาพ และสถานะวงจรเรียงกระแสได้อย่างเต็มที่ จอ LCD ด้านหน้าช่วยให้เข้าถึงและกำหนดค่าในสถานที่ได้อย่างสะดวก
โมดูลวงจรเรียงกระแสให้ประสิทธิภาพที่เชื่อถือได้ในสภาวะสุดขั้ว โดยทำงานโดยไม่ลดพิกัดในช่วงอุณหภูมิ –40°C ถึง +65°C และความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่ควบแน่น) กำลังไฟเต็มพิกัดจะคงอยู่ที่ระดับความสูงไม่เกิน 3,000 เมตร ET-Series ผสมผสานระบบสำรองที่ปรับขนาดได้ การจัดการโหลดอัจฉริยะ และโครงสร้างที่ทนทาน ถือเป็นรากฐานกำลังไฟฟ้ากระแสตรงที่พร้อมสำหรับอนาคตสำหรับการใช้งานในภารกิจสำคัญๆ โดยที่การหยุดทำงานไม่ใช่ทางเลือก
ข้อมูลจำเพาะของโซลูชันวงจรเรียงกระแส DC48V ขนาด 16kw
| พิมพ์ | ระบบวงจรเรียงกระแสโทรคมนาคม | |||
| ระบบ | มิติ | 482.0วัตต์)*350.0(ล)*5U(ส) | ||
| น้ำหนัก | ≤20กก. (ไม่มีวงจรเรียงกระแส) | |||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |||
| ระดับการป้องกัน | IP20 | |||
| เครื่องปรับอากาศ การกระจาย |
โหมดอินพุต |
เฟสเดียว 220VAC | ||
| เบรกเกอร์อินพุต | 2 * 63A 1P (หนึ่งอันสำหรับการสำรองข้อมูล) | |||
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |||
| เอสพีดี | 20/40KA, 8/20us | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
|
ความจุขาออก (สูงสุด)
|
12kw(4*3kw, N+1 ซ้ำซ้อน) | |||
|
เบรกเกอร์แบตเตอรี่
|
เบรกเกอร์วงจร 2*125A 1P | |||
| โหลดเบรกเกอร์ |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| โมดูลวงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| กำลังไฟพิกัด | 3000W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤2กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาต์พุตกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | สัญญาณเข้า | 3 AI (3 อุณหภูมิแวดล้อม) , 7 DI | ||
| เอาต์พุตแจ้งเตือน | 6 การสัมผัสแบบแห้ง | |||
| RS232 | รองรับ | |||
| อาร์เอส485 | รองรับ 2 * RS485 | |||
| ส.น.ม | รองรับ | |||
| โหมดการแสดงผล | จอแอลซีดี | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||
สถานะของโซลูชันวงจรเรียงกระแส DC48V ขนาด 16kw

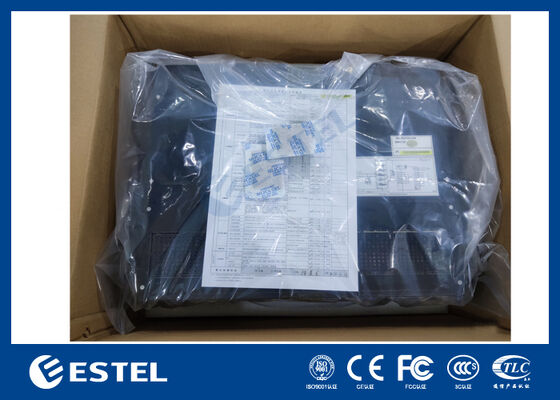

แพคเกจโซลูชันวงจรเรียงกระแส DC48V ขนาด 16kw
