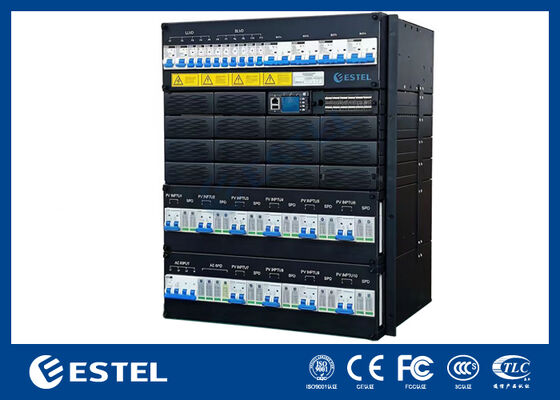

13U ไฮบริดพลังงาน โทรคมนาคมพลังงานแกรนเนอร์กับ 30kW PV พลังงานแสงอาทิตย์และ 16kW พลังงาน rectifier
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคมไฮบริด 13U
,พลังงานโทรคมนาคมพลังงานแสงอาทิตย์ PV 30kW
,ระบบพลังงานโทรคมนาคม 16kW
ไฮบริดพลังงาน โทรคมนาคมพลังงานแกรนเนอร์กับ 30kW PV พลังงานแสงอาทิตย์และ 16kW พลังงาน rectifier
1การนําเข้าพลังงานไฮบริด โทรคมนาคมพลังงานหลัก
ET48500-H7E413 เป็นระบบพลังงานที่ติดตั้งที่ออกแบบมาเพื่อให้พลังงาน -48VDC ให้กับอุปกรณ์การสื่อสาร ความแรงผลิตสูงสุดคือ 500A
มันมีโหลดพลังแสงอาทิตย์ 30kW ที่แปลงพลังงานฟอตโวแลติก เป็นความกระชับกําลัง 48VDC ที่มั่นคง โหลดพลังแสงอาทิตย์มีฟังก์ชัน MPPTที่สามารถตรวจจับความแรงดันการผลิตพลังงานของแผ่นแสงอาทิตย์, และติดตามความแรงดันและค่าปัจจุบันเพื่อบรรลุพลังงานเข้าสูงสุดของโมดูลเพื่อให้การใช้พลังงานแสงอาทิตย์สูงสุด
นอกจากนี้มันยังมีการปรับแต่งด้วยโมดูลปรับเปลี่ยนไฟฟ้าขนาด 16kW ซึ่งแปลงพลังงานเครือข่าย 380VAC เป็นความดันคงที่ 48VDC โมดูลปรับเปลี่ยนไฟฟ้าสามารถให้พลังงานคุณภาพสูงกับอุปกรณ์การสื่อสารแบบ DCยังสามารถชาร์จแบตเตอรี่เป็นสํารองพลังงาน.
2ลักษณะของพลังงานไฮบริด โทรคมนาคม พลังงานหลัก
- ความดันเข้า AC: 380VAC; ระยะความดันความกว้างสําหรับแต่ละเฟส: 85VAC ถึง 300VAC
- ระยะความกระชับกําลังไฟฟ้าไฟฟ้าไฟฟ้าเข้าที่กว้าง: 120VDC ถึง 425VDC (ความกระชับกําลังไฟฟ้า > 160VDC)
- ฟังก์ชันการจัดการแบตเตอรี่ที่ครบวงจร
- การออกแบบที่ใช้ระบบเครือข่าย ให้บริการ 3 × RS485 อินเตอร์เฟซ, 1 × RJ45 อินเตอร์เฟสถูกจองไว้
- รองรับการแสดงอินเตอร์เฟซ LCD และการทํางานปุ่ม
- สนับสนุนการแลกเปลี่ยนแบบร้อนของโมดูลปรับตรงและโมดูลแสงอาทิตย์
- ค่าประสิทธิภาพของโมดูลปรับกําลังสูงถึง 099.

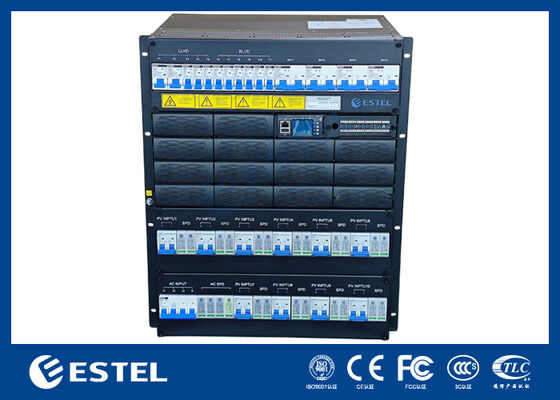

3. การตั้งค่าระบบ
| (1) เครื่องตัด BLVD | (2) เครื่องทําลาย LLVD | (3) ป้ายเตือน |
| (4) โมดูลปรับ | (5) โมดูลไฟฟ้าไฟฟ้า | (6) สัตว์ป่าที่ติดดิน |
| (7) เครื่องตัดไฟเข้า AC | (8) AC SPD | (9) เครื่องตัดแบตเตอรี่ |
| (10) สัญลักษณ์ RS485 | (11) โมดูลการติดตาม MC2900 | (12) บอร์ดอินเตอร์เฟซผู้ใช้ |
| (13) เครื่องตัดไฟฟ้า PV | (14) PV SPD |
4หลักการทํางานของระบบ
1) แผนไฟฟ้า AC
การเข้าพลังงาน AC เข้าในโมหลูล rectifier ผ่านหน่วยกระจาย AC และโมหลูล rectifier เปลี่ยนพลังงาน AC เป็นพลังงาน -48VDCแล้วให้พลังงานกับภาระหลายตัวผ่านหน่วยกระจายพลังงาน DC.
2) พลังงานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
ระบบนี้นําพลังงานแสงอาทิตย์สีเขียวมาใช้ โมดูลไฟฟ้าฟีโวลติก (PV) เปลี่ยนพลังงานแสงอาทิตย์เป็นพลังงาน -48VDC และส่งมันตรงไปยังหน่วยกระจายพลังงานแบบ DC เมื่อมีแสงอาทิตย์เพียงพอพลังงานไฟฟ้าโฟตโวแลติก จะถูกใช้เป็นพลังงานอันดับหนึ่งในการให้พลังงานกับภาระและชาร์จแบตเตอรี่การประหยัดพลังงานและการลดการปล่อยก๊าซ
3) การชาร์จและการปล่อยแบตเตอรี่
เมื่อการจําหน่ายพลังงาน AC เป็นปกติ โมดูลปรับตรงไม่เพียงแต่จําหน่ายพลังงานให้กับภาระ DC แต่ยังให้กําลังชาร์จกับแบตเตอรี่โมดูลปรับการเคลื่อนไหวหยุดทํางาน, และแบตเตอรี่มอบพลังงานให้กับภาระ DC หลังจากที่การมอบพลังงาน AC ได้ถูกฟื้นคืนมา โมดูลปรับ began to supply power to the DC loadsยังชาร์จแบตเตอรี่เพื่อเติมพลังงานที่ใช้.
4) การติดตามและบริหารแบบฉลาด
ในฐานะ "สมอง" ของระบบพลังงานโทรคมนาคม โมดูลการติดตามติดตามสถานะการทํางานขององค์ประกอบต่างๆ ของระบบพลังงานในเวลาจริง และดําเนินการควบคุมด้วยสติปัญญาที่ตรงกันถ้ามีอาการผิดปกติ, หน่วยการติดตามรายงานสัญญาณสัญญาณเตือนในเวลา, เพื่อรับประกันความปลอดภัยและความมั่นคงของไฟฟ้า
-
