6U 36kw รวมเครื่องปรับพลังงานระบบสนับสนุน RS485 การจัดการออนไลน์
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคม 6U 36kw
,ระบบพลังงานปรับปรุงแบบบูรณาการ
,พลังงานโทรคมนาคมที่ควบคุมได้ RS485
ระบบไฟฟ้าวงจรเรียงกระแสแบบรวม 6U 36kw รองรับการจัดการออนไลน์ RS485

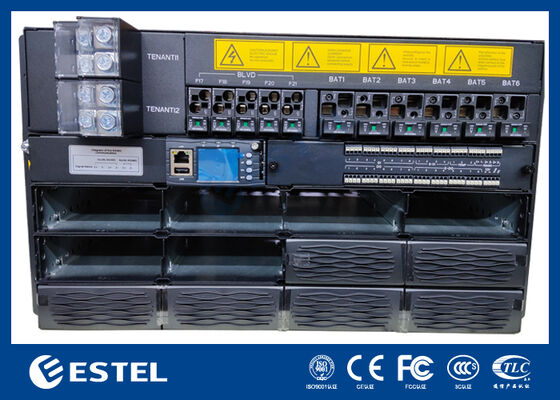

ภาพรวมผลิตภัณฑ์ของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
ระบบจ่ายไฟ DC แบบแร็ค ET48600 แบบรวมขนาด 6U 36kW นำเสนอโซลูชันการแปลงพลังงาน DC ระดับผู้ให้บริการขนาดกะทัดรัดที่ปรับแต่งสำหรับสำนักงานกลางโทรคมนาคม ศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่ และการตั้งค่าทางอุตสาหกรรมที่ต้องการพลังงาน DC อย่างต่อเนื่อง ทำงานจากไฟ AC เฟสเดียว 220V โดยไม่มีเซอร์กิตเบรกเกอร์ในตัว โดยจะใช้บัสบาร์ทองแดงด้านหลังสำหรับการเดินสายและให้เอาต์พุต DC ที่ปรับได้ละเอียดตั้งแต่ –43V ถึง –58V โดยมีการตั้งค่าปกติที่ –53.5V ด้วยกำลังการผลิตสูงสุดที่ 36kW ระบบจึงบรรลุประสิทธิภาพการแปลงที่เกิน 96% ตลอดสเปกตรัมโหลดกว้างอย่างต่อเนื่อง ซึ่งช่วยลดทั้งค่าไฟฟ้าและความต้องการในการทำความเย็น

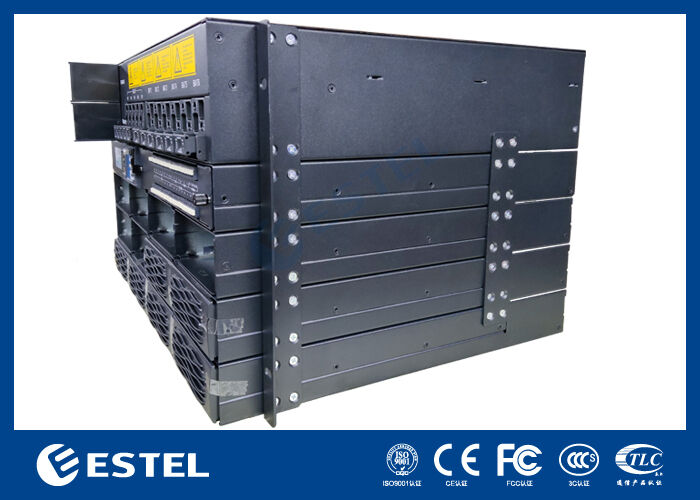

โครงสร้างของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
ความสูง 6U– พอดีกับชั้นวางมาตรฐานขนาด 19 นิ้ว
-
ความเย็นตามธรรมชาติ– ไม่มีพัดลม ทำงานเงียบ ไม่มีฝุ่นเข้า
-
สายทางเข้าด้านบนและทางออกด้านบน– ทางเข้าด้านหน้าสะอาด ไม่ต้องมีร่องพื้น
-
การบำรุงรักษาด้านหน้าและการแลกเปลี่ยนความร้อนระดับโมดูล– บริการทั้งหมดจากด้านหน้า ไม่จำเป็นต้องมีการกวาดล้างด้านหลัง
-
การป้องกัน IP20– ปลอดภัยสำหรับห้องอุปกรณ์ในร่มและที่พักอาศัย
อินพุตไฟฟ้ากระแสสลับของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
เฟสเดียว 220VAC- ไม่มีเบรกเกอร์ในตัว
-
การเดินสายไฟบัสบาร์ทองแดงด้านหลัง– การกระจายโดยตรงสำหรับระบบหลายตู้
-
ความถี่ 45~65Hz– รองรับเครื่องกำเนิดไฟฟ้าและกริด
เอาท์พุทกระแสตรงของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
-43~-58VDC เอาต์พุต(พิกัด -53.5VDC)
-
ความจุสูงสุด 36kW– โมดูลเรกติไฟเออร์ขนาด 12 x 3kW
-
ความซ้ำซ้อน N+1– เอาต์พุตเต็มพร้อม 11 โมดูล
การกระจายแบตเตอรี่และโหลดของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
เบรกเกอร์แบตเตอรี่ 6 x 125A/1P– รองรับสายแบตเตอรี่อิสระสูงสุด 6 สาย
-
LLVD1 และ LLVD2:เทอร์มินัลบล็อก 300A – เชื่อมต่อกล่องกระจายส่วนขยายภายนอก
-
BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

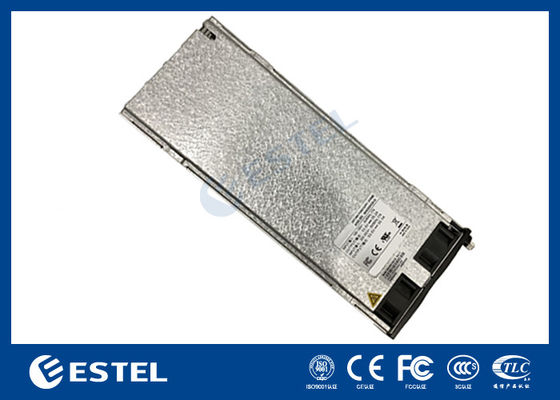

โมดูลวงจรเรียงกระแสของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
อินพุตกว้างพิเศษ 85~300VAC– ทำงานผ่านการจุ่มกริดอย่างรุนแรง
-
>ประสิทธิภาพ 96%– ความร้อนต่ำ ต้นทุนการดำเนินงานต่ำ
-
3000W ใน 1U– ความหนาแน่นของพลังงานสูง
-
-40°C~+75°C การทำงาน– เอาต์พุตเต็มต่ำกว่า 50 ℃
-
บังคับระบายความร้อน– เป็นอิสระจากการระบายความร้อนตามธรรมชาติของแชสซี

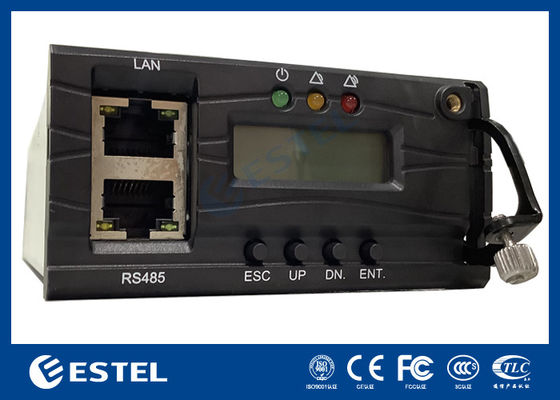

คอนโทรลเลอร์และบอร์ด I/Oของระบบไฟฟ้าโทรคมนาคม ET48600 48VDC 600A
-
3 x เอไอ(การตรวจสอบอุณหภูมิโดยรอบ)
-
8 x DI + 4 x E-DI– มีอินพุตดิจิตอลทั้งหมด 12 ช่อง
-
8 x DO + 8 x E-DO– รวมเอาต์พุตแจ้งเตือน 16 รายการ
-
RS485 และ SNMP– การจัดการระยะไกลแบบโปรโตคอลคู่
-
จอ LCD– สถานะท้องถิ่นและการกำหนดค่า
| พิมพ์ | ET48600 | |||
| ระบบ | มิติ | 482.0วัตต์)*350.0(ล)*6U(ส) | ||
| น้ำหนัก | ≤30กก. (ไม่มีวงจรเรียงกระแส) | |||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |||
| ระดับการป้องกัน | IP20 | |||
| เครื่องปรับอากาศ การกระจาย |
โหมดอินพุต
|
เฟสเดียว 220V ไม่มีเซอร์กิตเบรกเกอร์ เดินสายบัสบาร์ทองแดงด้านหลัง | ||
|
ความถี่อินพุต |
45~65Hz ค่าพิกัด: 50Hz/60Hz |
|||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
|
ความจุสูงสุด
|
36kw(12*3kw, N+1 ซ้ำซ้อน) | |||
|
เบรกเกอร์แบตเตอรี่
|
6*125A/1P | |||
| โหลดเบรกเกอร์ |
LLVD1: เทอร์มินัลบล็อก 300A โดยใช้กล่องกระจายส่วนขยาย LLVD2: เทอร์มินัลบล็อก 300A โดยใช้กล่องกระจายส่วนขยาย BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| วงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| กำลังไฟพิกัด | 3000W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤2กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาท์พุทกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | แบบอย่าง | เอ็มซี2600 | ||
| สัญญาณเข้า | 3 AI (3 อุณหภูมิแวดล้อม) ,8 DI, 4 E-DI | |||
| เอาต์พุตแจ้งเตือน | 8 DO, 8 E-DO | |||
| อาร์เอส485 | รองรับ | |||
| ส.น.ม | รองรับ | |||
| โหมดการแสดงผล | จอแอลซีดี | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||
-
