SNMP RS485 ระบบพลังงานโทรคมนาคมที่กําหนดเองสําหรับการสื่อสารกลางแจ้ง
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคมที่กําหนดเอง
,SNMP RS232 RS485 ระบบพลังงาน
,ระบบพลังงานการสื่อสารภายนอก
SNMP RS232 RS485 ระบบไฟฟ้าโทรคมนาคมแบบกำหนดเองสำหรับการสื่อสารกลางแจ้ง

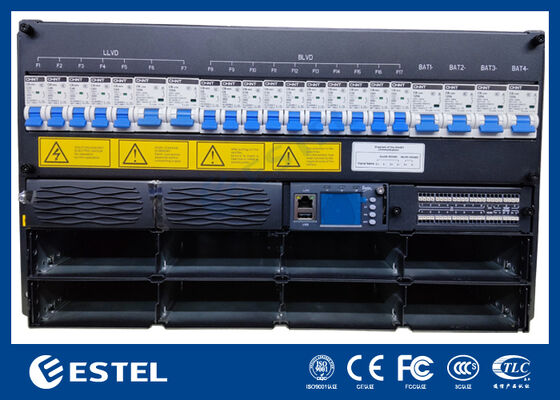

ภาพรวมผลิตภัณฑ์ของระบบไฟฟ้ากระแสตรง BTS Cabainet ขนาด 30 กิโลวัตต์
ระบบไฟฟ้าแบบแร็ค DC ET48500 เป็นโซลูชันการแปลงพลังงานระดับผู้ให้บริการความหนาแน่นสูงซึ่งปรับแต่งมาสำหรับฮับโทรคมนาคมหลัก ศูนย์ข้อมูลระดับองค์กร และไซต์งานอุตสาหกรรมที่ไฟฟ้ากระแสตรงอย่างต่อเนื่องไม่สามารถต่อรองได้ โดยยอมรับอินพุต 220VAC เฟสเดียวผ่านบัสบาร์ทองแดงด้านหลัง โดยไม่มีเซอร์กิตเบรกเกอร์ในตัว และให้เอาต์พุต DC แบบควบคุมที่ปรับได้ตั้งแต่ –43VDC ถึง –58VDC โดยตั้งค่าตามปกติไว้ที่ –53.5VDC ระบบสามารถปรับขนาดเป็นเอาต์พุตเต็ม 30kW ได้โดยให้ประสิทธิภาพการแปลงมากกว่า 96% ตลอดช่วงการทำงาน ซึ่งช่วยลดการสูญเสียพลังงานและลดต้นทุนรวมในการเป็นเจ้าของ
ระบบสร้างขึ้นบนแพลตฟอร์มแบบโมดูลาร์เต็มรูปแบบและทนทานต่อข้อผิดพลาด ระบบรองรับโมดูลวงจรเรียงกระแส 3000W สูงสุดสิบโมดูลใน N+1 หรือการกำหนดค่าระบบสำรองที่ได้รับการปรับปรุง โมดูลแบบถอดเปลี่ยนได้ทันทีแต่ละโมดูลมีน้ำหนักน้อยกว่า 2 กก. และใช้การระบายความร้อนด้วยอากาศบังคับพร้อมกับการแก้ไขตัวประกอบกำลังแบบแอคทีฟ (≥0.99) และความบิดเบือนฮาร์มอนิกรวมต่ำ (THDi ≤5%) ทำให้มั่นใจทั้งความเสถียรของกริดและเอาต์พุต DC ที่มีความแม่นยำสูง ส่วนประกอบทั้งหมดบรรจุอยู่ในแชสซี 6U ที่ออกแบบมาเพื่อการรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานโดยไม่ต้องใช้เครื่องมือ การเข้าถึงด้านหน้าช่วยให้สามารถเปลี่ยนโมดูลและบริการได้อย่างรวดเร็ว ในขณะที่บัสบาร์ทองแดงด้านหลังรองรับสายเคเบิลที่สะอาดและมีกระแสไฟสูง ตู้ที่ได้รับการจัดอันดับ IP20 ให้การปกป้องกลไกขั้นพื้นฐานระหว่างการติดตั้งและการใช้งาน
สถานการณ์การใช้งานของระบบไฟฟ้ากระแสตรงแบบตู้ BTS ขนาด 30 กิโลวัตต์
-
สถานีฐานมาโคร 5G
-
สถานีฐานไมโคร 5G
-
สถานีฐาน 4G LTE
-
ระบบเสาอากาศแบบกระจาย (DAS)
-
หน่วยวิทยุระยะไกล (RRU) / หน่วยแบนด์ฐาน (BBU)
-
สำนักงานกลางโทรคมนาคม
คุณสมบัติของระบบไฟฟ้ากระแสตรง BTS Cabainet ขนาด 30kw
-
อินพุตไฟฟ้ากระแสสลับ: 220V เฟสเดียว, 45–65Hz
-
เอซีเอสพีดี: 20/40kA, 8/20μs
-
เอาท์พุทกระแสตรง: -53.5VDC, สูงสุด 30kW
-
โมดูลวงจรเรียงกระแส: 10 x 3kW, ระบบสำรอง N+1,ประสิทธิภาพ 96%
-
แบตเตอรี่ MCB: 4x125A/1P
-
กระแสตรง SPD: 10/20kA, 8/20μs
-
แอลวีดี:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| พิมพ์ | ET48500 | |||
| ระบบ | มิติ | 482.0(ก)*350.0(ล)*6U(ส) | ||
| น้ำหนัก | ≤31กก. (ไม่มีวงจรเรียงกระแส) | |||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |||
| ระดับการป้องกัน | IP20 | |||
| เครื่องปรับอากาศ การกระจาย |
โหมดอินพุต
|
เฟสเดียว 220V ไม่มีเซอร์กิตเบรกเกอร์ เดินสายบัสบาร์ทองแดงด้านหลัง | ||
|
ความถี่อินพุต |
45~65Hz ค่าพิกัด: 50Hz/60Hz |
|||
|
เอซี เอสพีดี |
20kA/40kA, 8/20μs | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
| ความจุสูงสุด | 30kw(10*3000w, N+1 ซ้ำซ้อน) | |||
| เบรกเกอร์แบตเตอรี่ | 4*125A/1P | |||
| โหลดเบรกเกอร์ |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| ดีซี เอสพีดี | 10kA/20kA, 8/20μs | |||
| วงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC พิกัด 220VAC | ||
| ประสิทธิภาพ | >96% | |||
| กำลังไฟพิกัด | 3000W(176~300VAC) | |||
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |||
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |||
| น้ำหนัก | ≤2กก | |||
| โหมดทำความเย็น | บังคับระบายความร้อน | |||
| ตัวประกอบกำลัง | ≥0.99 | |||
| ทีเอชดี | ≤5% | |||
| เอาท์พุทกระแสตรง | –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A | |||
| คอนโทรลเลอร์ | สัญญาณเข้า | 4 AI(3อุณหภูมิแวดล้อม,1ความชื้น),8 DI | ||
| เอาต์พุตแจ้งเตือน | 8 การสัมผัสแบบแห้ง | |||
| RS232 | ใช่ | |||
| อาร์เอส485 | ใช่ | |||
| ส.น.ม | ใช่ | |||
| โหมดการแสดงผล | จอแอลซีดี | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||

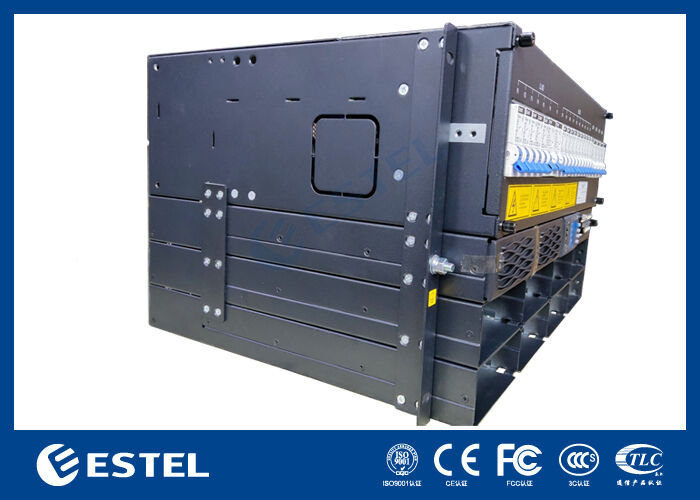

รายละเอียดของระบบไฟฟ้ากระแสตรงตู้ BTS ขนาด 30 กิโลวัตต์

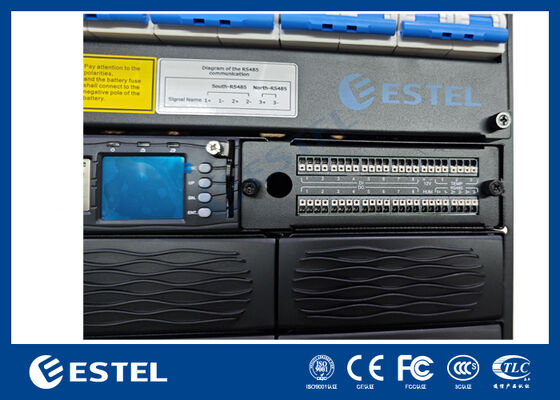

บอร์ด I/O ของระบบไฟฟ้า DC ตู้ BTS ขนาด 30 กิโลวัตต์

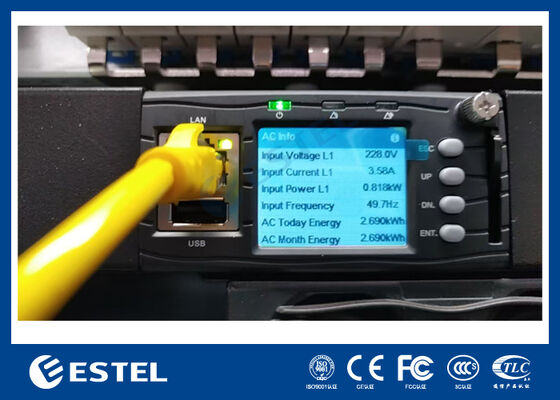

Power Stutas ของระบบไฟฟ้ากระแสตรง BTS Cabainet ขนาด 30kw
-
