6U 30kw รีคมอนท์ 48VDC Telecom อินเทลเลนท์ แบ่งพลังงาน
รายละเอียดสินค้า
เครื่องปรับสายโทรคมนาคม 6U
,ระบบพลังงาน DC48V rectifier
,เครื่องแก้ไขโทรคมนาคมการจัดการทางไกล

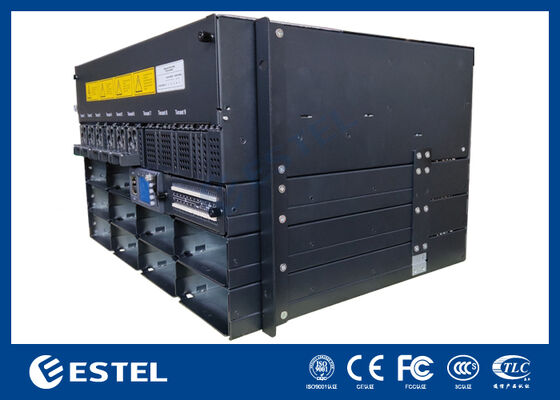

6U 30kw ตู้แร็คเมาท์ 48VDC เทเลคอมหน่วยจ่ายพลังงานอัจฉริยะ
ภาพรวมของ6U 30kw 48VDC หน่วยจ่ายไฟโทรคมนาคม
ET481050-M7E106ระบบไฟฟ้ากระแสตรงแบบแร็คมอบโซลูชันพลังงานไฟฟ้ากระแสตรงที่มีความจุสูงและยืดหยุ่น ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การทำงานของศูนย์ข้อมูล และการใช้งานทางอุตสาหกรรมที่ต้องการการกระจายพลังงานไฟฟ้ากระแสตรงที่เชื่อถือได้ ยอมรับอินพุต L1*3, L2*2, L3*2, N*6 และให้เอาต์พุต DC ที่เสถียรซึ่งปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดทำงานปกติที่ –53.5VDC ด้วยกำลังการผลิตสูงสุด 30kW ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ขณะเดียวกันก็บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%
ออกแบบมาเพื่อทำงานในสภาวะที่ต้องการ ระบบทำงานในช่วงอุณหภูมิที่ขยายตั้งแต่ –40°C ถึง +65°C ทนความชื้นสัมพัทธ์ได้ตั้งแต่ 5% ถึง 95% (ไม่มีการควบแน่น) และรักษาประสิทธิภาพเต็มที่ที่ระดับความสูงสูงสุด 3000 เมตร การผสมผสานสถาปัตยกรรมโมดูลาร์ที่ปรับขนาดได้เข้ากับความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว ระบบไฟฟ้ากระแสตรงขนาด 30kW นี้ถือเป็นโซลูชันพลังงานที่แข็งแกร่งและปรับขนาดได้สำหรับโครงสร้างพื้นฐานที่สำคัญซึ่งความพร้อมใช้งานของพลังงานเป็นสิ่งสำคัญยิ่ง
การกระจายอำนาจของ6U 30kw 48VDC หน่วยจ่ายไฟโทรคมนาคม
| เครื่องปรับอากาศ การกระจาย |
โหมดอินพุต | เทอร์มินอลบล็อค L1×3, L2×2, L3×2 และ N×6 | ||
| ความถี่อินพุต | 45~65Hz ค่าพิกัด: 50Hz/60Hz | |||
| ดี.ซี การกระจาย |
แรงดันขาออก | -43~-58VDC ค่านิยม: -53.5VDC | ||
| ความจุสูงสุด | 30kw(10*3000w, N+1 ซ้ำซ้อน) | |||
| เบรกเกอร์แบตเตอรี่ | RTN+ BATT-บัสบาร์ | |||
| โหลดเบรกเกอร์ |
LLVD: เซอร์กิตเบรกเกอร์ 6*125A/1PN + 3*≤125A/1PN (ช่องสงวน) BLVD: บัสบาร์ RTN+GND |
|||

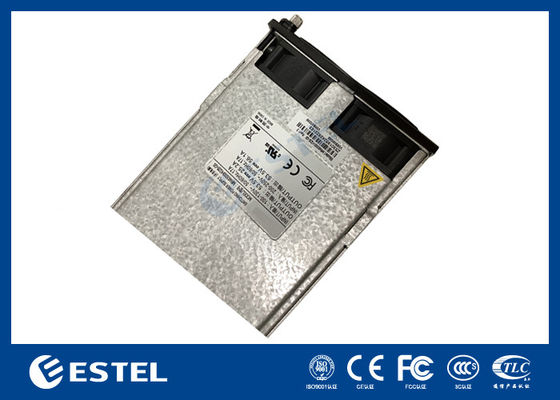

วงจรเรียงกระแสของ6U 30kw 48VDC หน่วยจ่ายไฟโทรคมนาคม
-
แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC จัดอันดับ 220VAC
-
ประสิทธิภาพ: >96%
-
กำลังไฟพิกัด: 3000W (176–300VAC)
-
อุณหภูมิในการทำงาน: –40 ℃ ~ + 75 ℃ (เอาต์พุตเต็มต่ำกว่า 50 ℃)
-
ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(ส) (1U/H)
-
น้ำหนัก: ≤2กก
-
โหมดทำความเย็น: การระบายความร้อนแบบบังคับ
-
ตัวประกอบกำลัง: ≥0.99
-
ทีเอชดี: ≤5%
-
เอาต์พุต DC: –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A

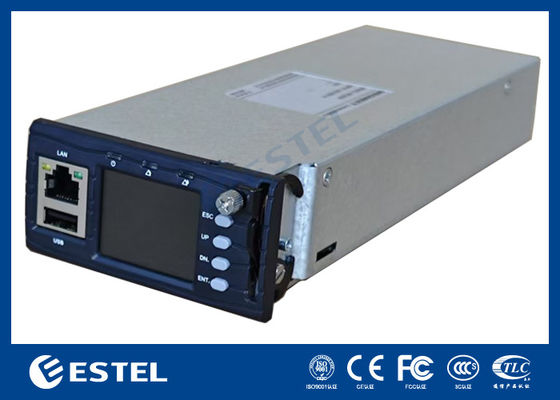

คอนโทรลเลอร์ของ6U 30kw 48VDC หน่วยจ่ายไฟโทรคมนาคม
MC2900 คือตัวควบคุมไฟ DC รุ่นล่าสุดที่พัฒนาโดย ESTEL มันขึ้นอยู่กับ CPU ARM Cortex-A8, แฟลช 256M, SRAM 512M และระบบปฏิบัติการ Linux MC2900 มีอินเทอร์เฟซที่แข็งแกร่ง ใช้งานง่าย และใช้งานง่ายยิ่งขึ้น ตัวควบคุมมีฟังก์ชันการจัดการที่มีประสิทธิภาพสำหรับวงจรเรียงกระแส โมดูลแสงอาทิตย์ โมดูลลม โมดูล DC/DC โมดูล HVDC ดีเซล แบตเตอรี่ VRLA และแบตเตอรี่ลิเธียมไอออน
-
รุ่น : MC2900
-
อินพุตสัญญาณ: 4 AI (3 อุณหภูมิแวดล้อม), 8 DI
-
เอาต์พุตแจ้งเตือน: หน้าสัมผัสแห้ง 7 ครั้ง
-
พอร์ตสื่อสาร: RS232/485, SNMP
-
โหมดการแสดงผล: จอแอลซีดี

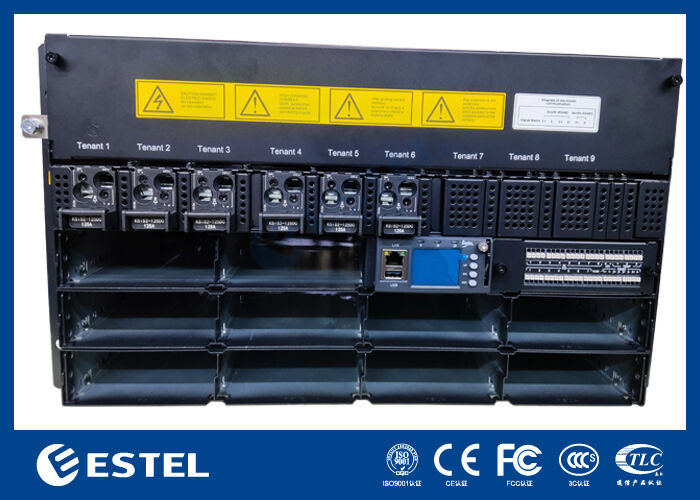

รายละเอียดของ6U 30kw 48VDC หน่วยจ่ายไฟโทรคมนาคม
-
