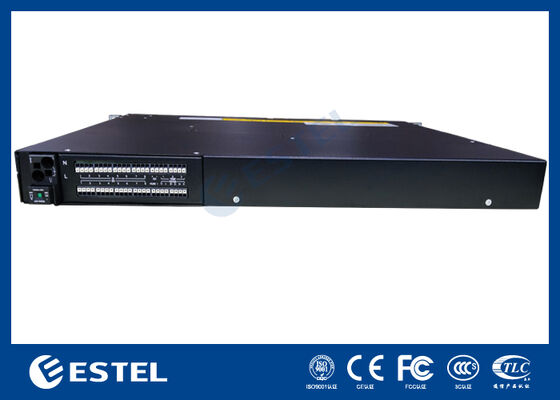

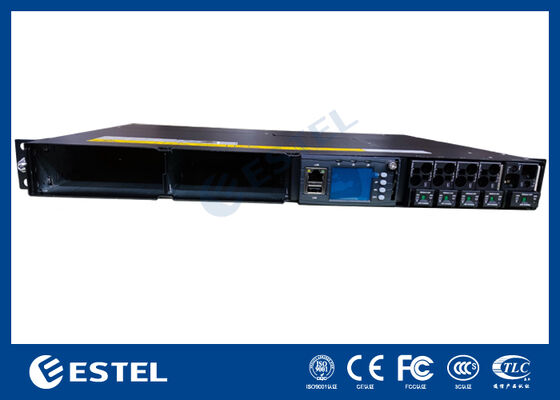

ระบบไฟฟ้ากระแสตรง (DC) พร้อมการตรวจสอบและควบคุมระยะไกลสำหรับโทรคมนาคม
รายละเอียดสินค้า
ระบบไฟฟ้ากระแสตรง (DC) สำหรับโทรคมนาคม
,ระบบเรกติไฟเออร์โทรคมนาคมพร้อมการตรวจสอบระยะไกล
,ระบบไฟฟ้ากระแสตรง (DC) ควบคุมระยะไกล
ระบบไฟฟ้าอัจฉริยะ DC48V พร้อมการตรวจสอบและควบคุมระยะไกลสำหรับโทรคมนาคม
ภาพรวมผลิตภัณฑ์ของระบบไฟฟ้าอัจฉริยะ DC48V
ระบบจ่ายไฟ DC แบบแร็ค ET4860-M3J21 มอบโซลูชันพลังงาน DC ที่มีความจุสูงและยืดหยุ่น ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การทำงานของศูนย์ข้อมูล และการใช้งานทางอุตสาหกรรมที่ต้องการการกระจายพลังงาน DC ที่เชื่อถือได้ ยอมรับอินพุตเฟสเดียว 220VAC และให้เอาต์พุต DC ที่เสถียรซึ่งปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดทำงานปกติที่ –53.5VDC ด้วยกำลังการผลิตสูงสุด 6kw ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%
ด้วยการออกแบบแบบโมดูลาร์และซ้ำซ้อน ระบบรองรับโมดูลเรกติไฟเออร์ได้สูงสุด 2*3000W ที่กำหนดค่าไว้สำหรับการสำรองข้อมูล N+1 โดยแต่ละโมดูลขนาดกะทัดรัดมีน้ำหนักไม่เกิน 2 กก. วงจรเรียงกระแสใช้การระบายความร้อนด้วยอากาศบังคับ เพื่อให้ได้ค่ากำลังไฟฟ้าที่ใกล้เคียงกัน (≥0.99) และรักษาความผิดเพี้ยนของฮาร์โมนิกรวมต่ำ (THDi ≤5%) เพื่อการแปลงพลังงานที่มีประสิทธิภาพและสะอาด ด้วยการบำรุงรักษาการเข้าถึงด้านหน้า การเดินสายเคเบิลที่แผงด้านบน และการป้องกันน้ำเข้า IP20 แชสซีแบบติดตั้งบนชั้นวาง 6U เน้นความปลอดภัยในการปฏิบัติงาน ความง่ายในการบริการ และการผสานรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานได้อย่างง่ายดาย
การกระจายอำนาจของระบบไฟฟ้าอัจฉริยะ DC48V โหมดอินพุต วงจรเรียงกระแสของระบบไฟฟ้าอัจฉริยะ DC48V แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC จัดอันดับ 220VAC ประสิทธิภาพ: >96% กำลังไฟพิกัด: 3000W (176–300VAC) อุณหภูมิในการทำงาน: –40 ℃ ~ + 75 ℃ (เอาต์พุตเต็มต่ำกว่า 50 ℃) ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(ส) (1U/H) น้ำหนัก: ≤2กก โหมดทำความเย็น: การระบายความร้อนแบบบังคับ ตัวประกอบกำลัง: ≥0.99 ทีเอชดี: ≤5% เอาต์พุต DC: –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A คอนโทรลเลอร์ของระบบไฟฟ้าอัจฉริยะ DC48V รุ่น : MC2900 อินพุตสัญญาณ: 4 AI (3 อุณหภูมิแวดล้อม, 1 ความชื้น), 8 DI เอาต์พุตแจ้งเตือน: 8 หน้าสัมผัสแห้ง พอร์ตสื่อสาร: RS232/485, SNMP โหมดการแสดงผล: จอแอลซีดี สิ่งแวดล้อมของระบบไฟฟ้าอัจฉริยะ DC48V อุณหภูมิในการทำงาน: –40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) อุณหภูมิการจัดเก็บ: –40 ℃ ~ +70 ℃ ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น) ระดับความสูง: 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) ไฟฟ้ากระแสสลับ
การกระจาย
220VAC เฟสเดียว 63A/1P ความถี่อินพุต 45~65Hz ค่าพิกัด: 50Hz/60Hz ดีซีพาวเวอร์
การกระจายแรงดันขาออก -43~-58VDC ค่านิยม: -53.5VDC ความจุสูงสุด 6kw(2*3kw, N+1 ซ้ำซ้อน) เบรกเกอร์แบตเตอรี่ 1*100A/1PN โหลดเบรกเกอร์ BLVD: 2*32A/1PN+2*63A/1PN
