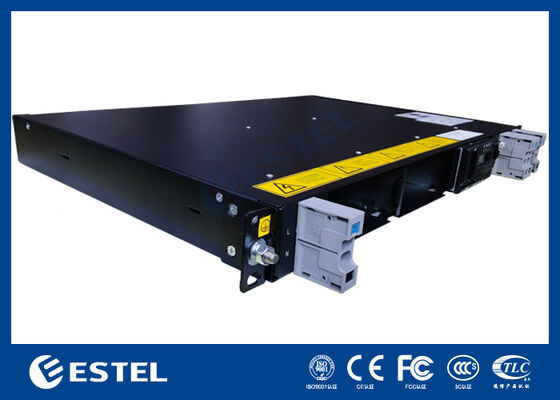

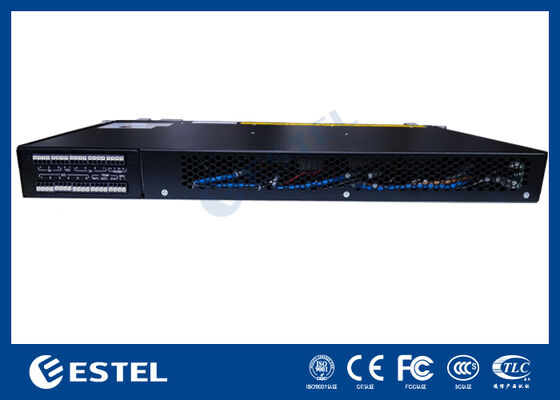

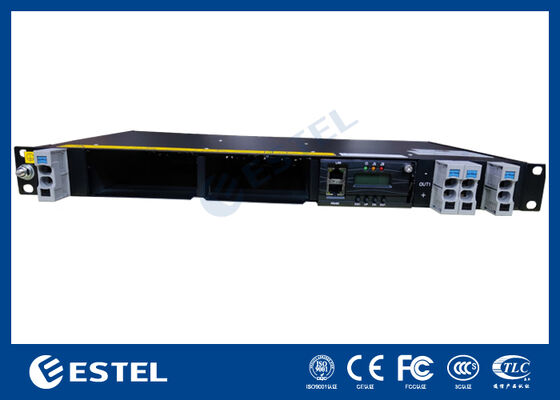

ระบบวงจรเรียงกระแสเทเลคอม 1UDC48V ขนาด 19 นิ้วสำหรับอุปกรณ์เครือข่าย
รายละเอียดสินค้า
ระบบเรกติไฟเออร์โทรคมนาคมพร้อมการจัดการระยะไกล
,ระบบปรับเครือข่ายพร้อมการควบคุม
,ระบบพลังงานโทรคมนาคมที่มีการติดตามทางไกล
ระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้วสำหรับอุปกรณ์เครือข่าย
ภาพรวมผลิตภัณฑ์ของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
ET4860-M3I21ระบบไฟฟ้ากระแสตรงแบบแร็คมอบโซลูชันพลังงานไฟฟ้ากระแสตรงที่มีความจุสูงและยืดหยุ่น ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การทำงานของศูนย์ข้อมูล และการใช้งานทางอุตสาหกรรมที่ต้องการการกระจายพลังงานไฟฟ้ากระแสตรงที่เชื่อถือได้ ยอมรับอินพุตเฟสเดียว 220VAC และให้เอาต์พุต DC ที่เสถียรซึ่งปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดทำงานปกติที่ –53.5VDC ด้วยกำลังการผลิตสูงสุด 6kw ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%
ด้วยการออกแบบแบบโมดูลาร์และซ้ำซ้อน ระบบรองรับโมดูลเรกติไฟเออร์ได้สูงสุด 2*3000W ที่กำหนดค่าไว้สำหรับการสำรองข้อมูล N+1 โดยแต่ละโมดูลขนาดกะทัดรัดมีน้ำหนักไม่เกิน 2 กก. วงจรเรียงกระแสใช้การระบายความร้อนด้วยอากาศบังคับ เพื่อให้ได้ค่ากำลังไฟฟ้าที่ใกล้เคียงกัน (≥0.99) และรักษาความผิดเพี้ยนของฮาร์โมนิกรวมต่ำ (THDi ≤5%) เพื่อการแปลงพลังงานที่มีประสิทธิภาพและสะอาด ด้วยการบำรุงรักษาด้านหน้า การเดินสายเคเบิลที่แผงด้านบน และการป้องกันน้ำเข้า IP20 แชสซีแบบติดตั้งบนชั้นวาง 1U เน้นความปลอดภัยในการปฏิบัติงาน ความง่ายในการบริการ และการผสานรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานได้อย่างง่ายดาย
จำหน่ายไฟฟ้ากระแสสลับของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
-
โหมดอินพุต:220VAC เฟสเดียว
-
ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz
การกระจายกระแสตรงของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
-
แรงดันขาออก: –43 ~ –58VDC ค่าพิกัด: –53.5VDC
-
ความจุสูงสุด:6kW(2*3kw, N+1 ซ้ำซ้อน)
-
เบรกเกอร์แบตเตอรี่: ขั้วต่อแบบกดเข้า 1U*2
-
เบรกเกอร์โหลด:BLVD:ขั้วต่อแบบกดเข้า 1U*2
วงจรเรียงกระแสของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
-
แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC จัดอันดับ 220VAC
-
ประสิทธิภาพ: >96%
-
กำลังไฟพิกัด: 3000W (176–300VAC)
-
อุณหภูมิในการทำงาน: –40 ℃ ~ + 75 ℃ (เอาต์พุตเต็มต่ำกว่า 50 ℃)
-
ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(ส) (1U/H)
-
น้ำหนัก: ≤2กก
-
โหมดทำความเย็น: การระบายความร้อนแบบบังคับ
-
ตัวประกอบกำลัง: ≥0.99
-
ทีเอชดี: ≤5%
-
เอาต์พุต DC: –43 ~ –58VDC, อัตรา –53.5VDC, สูงสุด 55A
คอนโทรลเลอร์ของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
-
อินพุตสัญญาณ: 3 AI (3 อุณหภูมิแวดล้อม), 7 DI
-
เอาต์พุตแจ้งเตือน: หน้าสัมผัสแห้ง 6 ครั้ง
-
พอร์ตสื่อสาร: RS232/485, SNMP
-
โหมดการแสดงผล: จอแอลซีดี
ระบบและสิ่งแวดล้อมของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
| ระบบ | มิติ | 482.6(ก)*350.0(ล)*1U(ส) | ||
| น้ำหนัก | ≤11กก. (ไม่มีวงจรเรียงกระแส) | |||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |||
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้ว | |||
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |||
| ระดับการป้องกัน | IP20 | |||
| สิ่งแวดล้อม | การดำเนินงาน อุณหภูมิ |
-40°C ~ +65°C (เอาต์พุตเต็มต่ำกว่า 50°C) | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |||
| ระดับความสูง | 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
|||

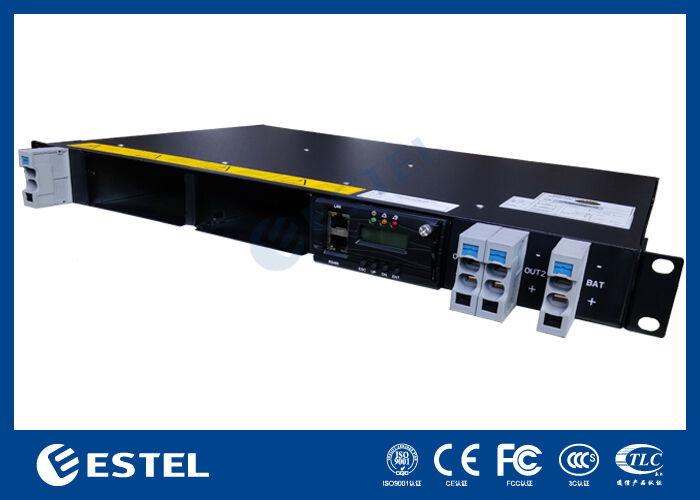

รายละเอียดของระบบวงจรเรียงกระแสโทรคมนาคม 1U DC48V ขนาด 19 นิ้ว
-
