พานีลพลังงานโทรคมนาคม 30kW เครื่องปรับพลังงานและพลังงานแสงอาทิตย์

แผงจ่ายไฟโทรคมนาคม 30kW ระบบจ่ายไฟ DC แบบไฮบริดสำหรับโทรคมนาคมด้วยไฟฟ้าและพลังงานแสงอาทิตย์

1. ภาพรวมของระบบจ่ายไฟโทรคมนาคม ESTEL

ตู้จ่ายไฟโทรคมนาคมพลังงานไฮบริดแบบปรับแต่งได้ของ ESTEL ส่วนใหญ่ประกอบด้วยตู้ภายนอกอาคาร, ระบบจ่ายไฟโทรคมนาคม, หน่วยจ่ายไฟ, ระบบระบายความร้อน และหน่วยตรวจสอบสภาพแวดล้อม ตู้ประเภทนี้สามารถปรับแต่งได้ และการกำหนดค่าขึ้นอยู่กับความต้องการที่แตกต่างกันของลูกค้าแต่ละราย

• ตู้ภายนอกอาคาร
• ระบบจ่ายไฟโทรคมนาคม
• หน่วยจ่ายไฟ
• ระบบระบายความร้อน
• หน่วยตรวจสอบสภาพแวดล้อม
• แบตเตอรี่
• อินเวอร์เตอร์
• อื่นๆ

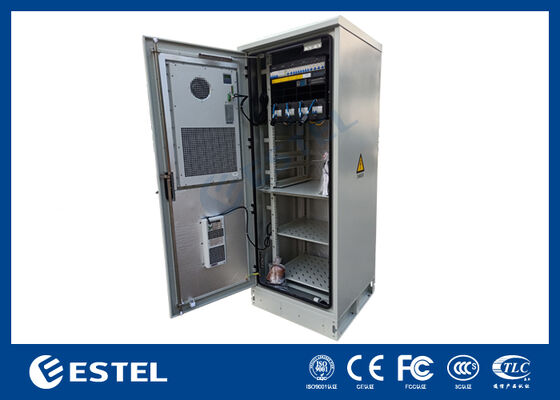

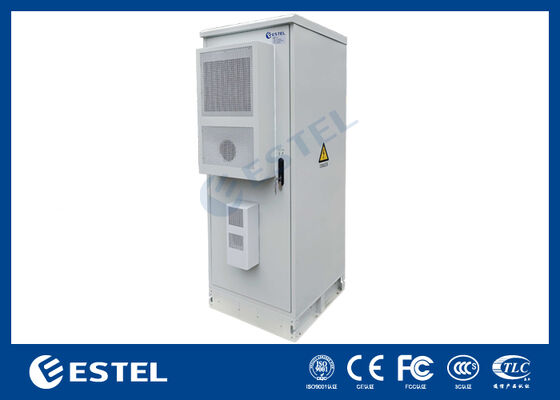

2. คุณสมบัติของตู้ภายนอกอาคาร

• รุ่น: ET7575200A-38U
• ขนาด: 750*750*2000 มม.
• วัสดุ: แผ่นเหล็กชุบสังกะสี
• พื้นที่: สองช่อง, ช่องบนสำหรับระบบจ่ายไฟโทรคมนาคม, ช่องล่างสำหรับแบตเตอรี่
• ประตู: ประตูหน้าหนึ่งบาน
• ล็อค: ล็อคสามจุด
• บานพับ: บานพับแบบฝัง
• การเคลือบผิว: การเคลือบผงโพลีเอสเตอร์
• สี: RAL7035
• การติดตั้ง: ติดตั้งบนพื้น

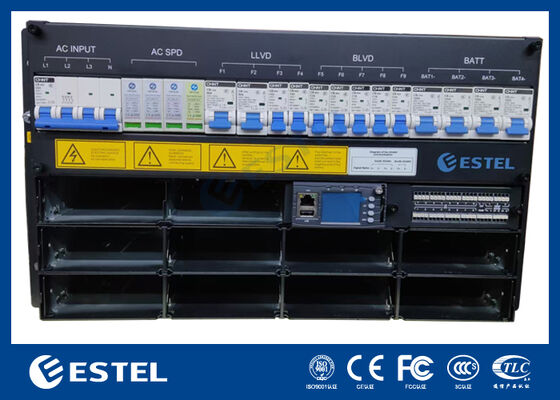

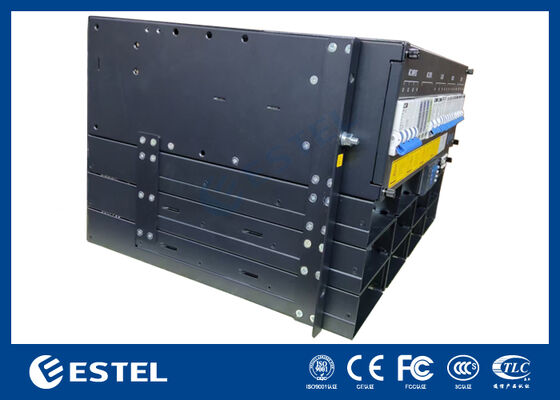

3. คุณสมบัติของระบบจ่ายไฟโทรคมนาคม

• แหล่งพลังงาน: ไฟฟ้าจากการไฟฟ้าและพลังงานแสงอาทิตย์
• กำลังไฟของระบบ: สูงสุด 30kW (10× 3kW)
• อินพุตไฟ: 220VAC, เฟสเดียว
• เอาต์พุต DC: 48VDC
• เบรกเกอร์โหลด: 63A, 32A, 16A, 10A (ตามความต้องการของลูกค้า)
• แบตเตอรี่: ลิเธียมไอออน, ตะกั่ว-กรด
• เต้ารับไฟสำหรับการบำรุงรักษา

4. คุณสมบัติของ PDU

มี PDU พร้อมเต้ารับไฟตามมาตรฐานที่แตกต่างกัน พร้อมตัวเลือกสำหรับส่วนประกอบ SPD ที่มีเกรดต่างๆ

5. คุณสมบัติของระบบระบายความร้อน

ESTEL ให้บริการระบบระบายความร้อนที่แตกต่างกันตามลักษณะภูมิอากาศของประเทศของลูกค้า ข้อมูลการกระจายความร้อนของอุปกรณ์ไอที และสภาพการจ่ายไฟของโครงการของลูกค้า

• เครื่องปรับอากาศ 110VAC, 220VAC, พร้อมความสามารถในการทำความเย็นตั้งแต่ 500W ถึง 5000W
• เครื่องปรับอากาศ -48VDC, พร้อมความสามารถในการทำความเย็นตั้งแต่ 300W ถึง 3000W
• เครื่องแลกเปลี่ยนความร้อน 220VAC & -48VDC, พร้อมความสามารถในการถ่ายเทความร้อน 80W/K ถึง 190W/K
• เครื่องปรับอากาศแบบผสม 220VAC & -48VDC, พร้อมความสามารถในการทำความเย็นตั้งแต่ 800W ถึง 5000W

6. คุณสมบัติของหน่วยตรวจสอบสภาพแวดล้อม

• พร้อมโมดูลการสื่อสารไร้สาย 4G ในตัว (อุปกรณ์เสริม, ไม่รวมอยู่ในรุ่นมาตรฐาน)
• รองรับการส่งผ่าน Ethernet;
• พอร์ต Serial RS-485 หลายพอร์ต, รองรับการรวมโปรโตคอลอัจฉริยะของแหล่งจ่ายไฟ, เครื่องปรับอากาศ, BMS แบตเตอรี่ และอื่นๆ อีกมากมาย
• พอร์ตอินพุตและเอาต์พุตค่าสัญญาณ AI/DI/DO หลายพอร์ต
• รองรับระบบดาวเทียมหลายระบบ: GPS, Beidou (อุปกรณ์เสริม, ไม่รวมอยู่ในรุ่นมาตรฐาน)
• พอร์ตทั้งหมดมี EMI, EMS และการป้องกันไฟกระชากจากฟ้าผ่า
• แหล่งจ่ายไฟ -36VDC ถึง -72VDC
• ติดตั้งแร็คมาตรฐาน 1U
• รองรับการส่งมอบและการบำรุงรักษาด้วยปุ่มเดียวผ่านแอปพลิเคชันมือถือ (อุปกรณ์เสริม, ไม่รวมอยู่ในรุ่นมาตรฐาน)
• รองรับการส่งมอบและการบำรุงรักษาในพื้นที่, การอัปเกรดเฟิร์มแวร์ในพื้นที่ และการอัปเกรดจากระยะไกลผ่านเครือข่าย
• เป็นไปตามข้อกำหนดของผู้ให้บริการหลายราย (China Mobile, ฯลฯ), บริษัทหอคอย ฯลฯ สำหรับแพลตฟอร์มการกำกับดูแลภาคสนามอินเทอร์เฟซ B และแพลตฟอร์มพลังงาน
