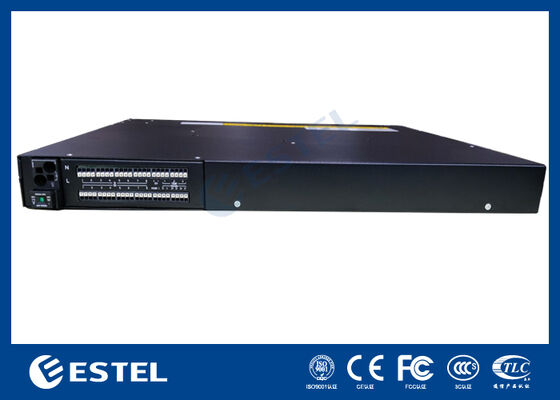

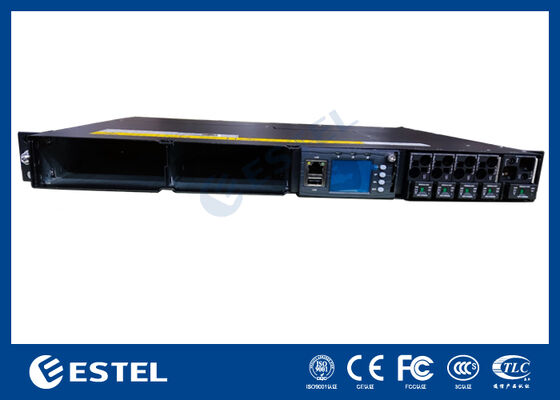

ระบบจ่ายไฟโทรคมนาคม 8kW 1U Subrack พร้อมความกว้างมาตรฐาน 19 นิ้ว และพอร์ตสื่อสารหลายพอร์ตสำหรับการเชื่อมต่อเครือข่ายที่ยืดหยุ่น
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น, จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC, TLC
หมายเลขรุ่น:
ET48150-M7E21
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
358-2143 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
20,000 ชุดต่อเดือน
สรุปผลิตภัณฑ์
ระบบไฟ DC 8kW Power System ET48150-M7E21 บทนำ แหล่งจ่ายไฟแบบ 1U Sub-rack, การออกแบบที่กะทัดรัดความสูง 1U เพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งสัญญาณไฟเบอร์และไมโครเวฟ, อุปกรณ์เข้าถึง, สวิตช์ ระบบมีกระแสไฟสูงสุด 150A พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้าพร้อม MCB และบัสบาร์ ...
รายละเอียดสินค้า
เน้น:
ระบบจ่ายไฟโทรคมนาคมสำหรับการเชื่อมต่อเครือข่ายที่ยืดหยุ่น
,ระบบจ่ายไฟโทรคมนาคม 1U Subrack
,ระบบจ่ายไฟโทรคมนาคมพร้อมพอร์ตสื่อสารหลายพอร์ต
Dimension:
482.6(ก)*350(ล)*44(1U/เอช)
Weight:
≤7กก. (ไม่มีวงจรเรียงกระแส)
Cooling Mode:
การระบายความร้อนตามธรรมชาติ
Installation Mode:
ติดตั้งบนชั้นวางขนาด 19 นิ้วหรือภายในตู้
Cabling Mode:
ช่องเข้าด้านบนและช่องออกด้านบน
Maintenance Mode:
e การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล
รายละเอียดสินค้า
ระบบไฟ DC 8kW Power System ET48150-M7E21
บทนำ
แหล่งจ่ายไฟแบบ 1U Sub-rack, การออกแบบที่กะทัดรัดความสูง 1U เพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งสัญญาณไฟเบอร์และไมโครเวฟ, อุปกรณ์เข้าถึง, สวิตช์ ระบบมีกระแสไฟสูงสุด 150A พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้าพร้อม MCB และบัสบาร์
คุณสมบัติหลัก
- ความกว้างมาตรฐาน 19 นิ้ว ซึ่งมีข้อได้เปรียบในการใช้งานที่หลากหลาย
- การออกแบบที่กะทัดรัดความสูง 1U สามารถประหยัดพื้นที่และค่าติดตั้งได้
- อินพุต AC, โหลด และการเดินสายแบตเตอรี่อยู่ที่ส่วนหน้า, การเดินสายสัญญาณอยู่ที่ส่วนหลัง
- การจัดการแบตเตอรี่ที่สมบูรณ์แบบ ยืดอายุการใช้งานของแบตเตอรี่ได้ดี ให้พอร์ตการสื่อสารต่างๆ, RS485, พอร์ตอินเทอร์เน็ต, คอนแทคแห้ง ฯลฯ ซึ่งช่วยให้สามารถเชื่อมต่อเครือข่ายและการตรวจสอบระยะไกลได้อย่างยืดหยุ่น
- เครื่องเรียงกระแสและคอนโทรลเลอร์สามารถเสียบได้ขณะทำงาน บำรุงรักษาง่ายและรวดเร็ว
- ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-290Vac) ตารางพลังงานสามารถปรับได้
- ช่องเสียบเครื่องเรียงกระแสเข้ากันได้กับทั้งโมดูลเครื่องเรียงกระแส 3KW และโมดูลเครื่องเรียงกระแส 4KW
สถานการณ์การใช้งาน
- สถานีฐานไร้สาย
- เครือข่ายการส่งสัญญาณ
- เครือข่ายการสื่อสารขององค์กร
ข้อมูลจำเพาะ ET48150-M7E21
| ประเภท | 3~8kW 1U Subrack | |
| ระบบ | ขนาด | 482.6(กว้าง)*350(ลึก)*44(1U/สูง) |
| น้ำหนัก |
≤7 กก. (ไม่มีเครื่องเรียงกระแส)
|
|
|
โหมดระบายความร้อน
|
ระบายความร้อนตามธรรมชาติ | |
| โหมดการติดตั้ง |
ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้
|
|
| โหมดการเดินสาย | อินพุตด้านบนและเอาต์พุตด้านบน | |
|
โหมดการบำรุงรักษา
|
การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนแปลงระดับโมดูล
|
|
|
ระดับการป้องกัน
|
IP20 | |
| AC การกระจาย |
โหมดอินพุต | 220VAC เฟสเดียว |
| ความจุอินพุต | 1×63A/1P | |
| ความถี่อินพุต | 45~66Hz, ค่าพิกัด:50Hz/60Hz | |
| DC การกระจาย |
แรงดันไฟขาออก | -43~58VDC, ค่า rabed:-53.5VDC |
| ความจุสูงสุด | 8kW(4KW*2) | |
| เบรกเกอร์แบตเตอรี่ | 1×125A | |
| เบรกเกอร์โหลด | BLVD:1×25A+1×32A | |
| DC SPD | 10kA/20KA,8/20μs | |
| 3KW เครื่องเรียงกระแส |
แรงดันไฟฟ้าอินพุต |
85VAC～300VAC, พิกัด 220VAC
|
| ประสิทธิภาพ | >96% | |
| กำลังไฟพิกัด |
3000W(176~300VAC)
|
|
| อุณหภูมิในการทำงาน | 40℃~+75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃) | |
| ขนาด |
106.5mm(กว้าง)×286mm(ลึก)×41.5mm(1U/สูง)
|
|
| น้ำหนัก |
≤2 กก.
|
|
| โหมดระบายความร้อน | ระบายความร้อนด้วยแรง | |
| ตัวประกอบกำลัง |
≥0.99 @220Vac 20-100% โหลด
|
|
| 4KW เครื่องเรียงกระแส |
แรงดันไฟฟ้าอินพุต
|
85VAC～300VAC, พิกัด 220VAC
|
|
ประสิทธิภาพ
|
>96.6% | |
| กำลังไฟพิกัด |
4000W(176~300VAC)
|
|
| อุณหภูมิในการทำงาน | 40℃~+75℃(เอาต์พุตเต็มที่ต่ำกว่า 50℃) | |
| ขนาด | 106.5mm(กว้าง)×285mm(ลึก)×41.5mm(1U/สูง) | |
| น้ำหนัก |
≤2.1 กก.
|
|
| โหมดระบายความร้อน | ระบายความร้อนด้วยแรง | |
| ตัวประกอบกำลัง |
≥0.99 @220Vac 20-100% โหลด
|
|
| คอนโทรลเลอร์ |
อินพุตสัญญาณ
|
3 AI (2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 8 DI, 2 RS485
|
| เอาต์พุตสัญญาณเตือน | 8 คอนแทคแห้ง | |
| พอร์ตการสื่อสาร | LAN,USB,RS485,SNMP | |
| โหมดการแสดงผล | LCD | |
| สภาพแวดล้อม | การทำงาน อุณหภูมิ |
-40℃~+70℃
|
| อุณหภูมิในการจัดเก็บ |
-40℃~+70℃
|
|
| ความชื้นในการทำงาน |
5%~95%(ไม่ควบแน่น)
|
|
|
ระดับความสูง
|
0~3000m(หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิในการทำงานสูงสุด
อุณหภูมิลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200m.)
|
|
