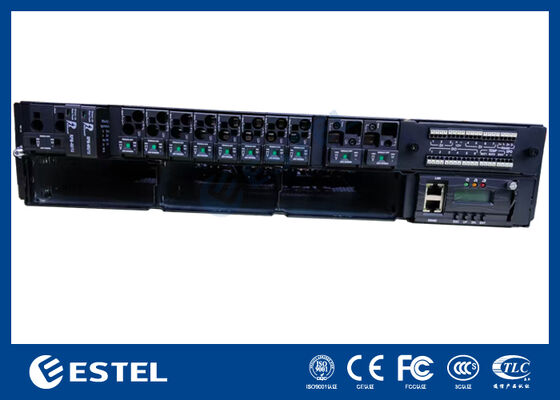

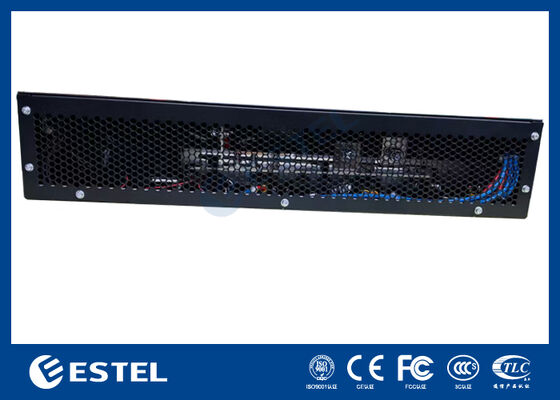

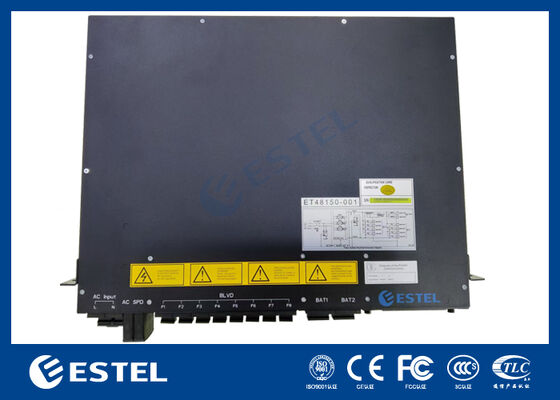

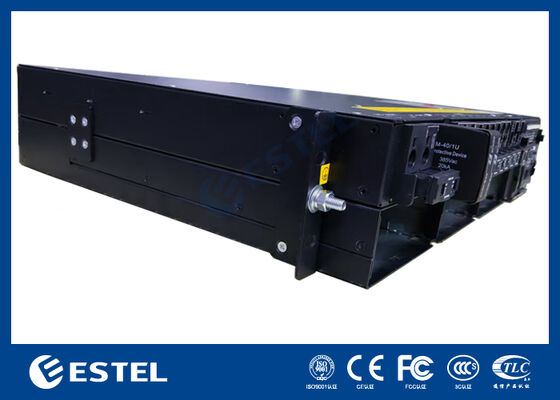

ระบบจ่ายไฟโทรคมนาคมรองรับแรงดันไฟฟ้าขาเข้า AC กว้างตั้งแต่ 90 ถึง 300 Vac สำหรับการใช้งานด้านพลังงานโทรคมนาคมที่หลากหลาย
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น, จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC, TLC
หมายเลขรุ่น:
ET48150-001
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
358-2143 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:
20,000 ชุดต่อเดือน
สรุปผลิตภัณฑ์
ET48150-001 2U Datasheet บทนำผลิตภัณฑ์ แหล่งจ่ายไฟแบบ sub-rack ET48150-001 พร้อมการออกแบบที่กะทัดรัดความสูง 2U สามารถตอบสนองความต้องการการใช้งานที่สำคัญของไฟเบอร์และการส่งสัญญาณไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์ พลังงานสูงสุดของระบบคือ 150A พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้า การจัดก...
รายละเอียดสินค้า
เน้น:
ระบบไฟโทรคมนาคมอินพุต AC
,90 ถึง 300 Vac ระบบไฟโทรคมนาคม
,ระบบไฟโทรคมนาคม 300 Vac
Dimension(Mm):
482.0(ก)*350.0(ล)*2U(ส)
Weight:
≤10กก. (ไม่มีโมดูลวงจรเรียงกระแส)
Cooling Mode:
การระบายความร้อนตามธรรมชาติ
Installation Mode:
ติดตั้งบนชั้นวางขนาด 19 นิ้วหรือภายในตู้
IP Grade:
IP20
Input Voltage:
90~300Vac(แอลเอ็น)
รายละเอียดสินค้า
ET48150-001 2U Datasheet
บทนำผลิตภัณฑ์
แหล่งจ่ายไฟแบบ sub-rack ET48150-001 พร้อมการออกแบบที่กะทัดรัดความสูง 2U สามารถตอบสนองความต้องการการใช้งานที่สำคัญของไฟเบอร์และการส่งสัญญาณไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์ พลังงานสูงสุดของระบบคือ 150A พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้า
การจัดการอัจฉริยะ การบำรุงรักษาระยะไกลออนไลน์ ลดค่าใช้จ่ายในการเข้าถึงและบำรุงรักษาสถานที่
- การจัดการแบตเตอรี่ที่สมบูรณ์แบบเพื่อยืดอายุการใช้งานแบตเตอรี่
- มีพอร์ตการสื่อสารที่หลากหลาย อินเทอร์เฟซ LAN/RS232/RS485, LAN-SNMP, TCP/IP เพื่อให้ได้เครือข่ายที่ยืดหยุ่นและการตรวจสอบระยะไกล
- โมดูล rectifier และคอนโทรลเลอร์สามารถสลับเปลี่ยนได้ในขณะทำงาน สะดวกในการบำรุงรักษาออนไลน์
- ช่วงแรงดันไฟฟ้าอินพุต AC กว้าง (90~300Vac)
-
- การประยุกต์ใช้ผลิตภัณฑ์
- สถานีฐานไร้สาย
การส่งผ่านเครือข่าย
สถานีฐานตามทางด่วนและการขนส่งทางราง
ข้อมูลจำเพาะ
| หมวดหมู่ | ET48150-001 | |
| ระบบ | ขนาด(มม.) | 482.0(กว้าง)*350.0(ลึก)*2U(สูง) |
| น้ำหนัก | ≤10 กก.(ไม่มีโมดูล rectifier) | |
| การระบายความร้อน ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้ | ธรรมชาติ การติดตั้ง | |
| โหมด ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้ | IPGrade | |
| IP20 | อินพุต | |
| AC SPD -42~-58VDC, ค่าพิกัด:-53.5VDC |
AC SPD 90~300Vac(L-N) | พิกัด |
| แรงดันไฟฟ้าอินพุต 220Vac(L-N) 9kw (3×3kw) | 63A/2P | |
| AC SPD 20kA140kA,8/20μs | DC | |
| การกระจาย | เอาต์พุต | |
| แรงดันไฟฟ้า -42~-58VDC, ค่าพิกัด:-53.5VDC |
ความจุสูงสุด 9kw (3×3kw) | การเชื่อมต่อแบตเตอรี่ |
| 2*125A/1P | เบรกเกอร์โหลด | |
| BLVD:2*20A1P+6*10A1P | Rectifier | |
| ประสิทธิภาพ | ≥96%@ค่าสูงสุด | |
| กำลังไฟพิกัด | 3000W(แรงดันไฟฟ้าอินพุต:200~290Vac) | อุณหภูมิในการทำงาน |
| -40℃~+75℃(เอาต์พุตเต็มที่ต่ำกว่า 50℃) | ขนาด | |
| 105.5mm(VW)×291mm(D)×41.5mm(1U/H) | โหมดการระบายความร้อน | |
| การระบายความร้อนด้วยพัดลม | คอนโทรลเลอร์ | |
| สัญญาณอินพุต | 4 Al (3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 6 DI (SPD, 6 DI ทั่วไป) | |
| เอาต์พุตสัญญาณเตือน | 6 คอนแทคแห้ง | พอร์ตการสื่อสาร |
| อินเทอร์เฟซ LANRS232/RS485, LAN-SNMP, TCP/IP | โหมดการแสดงผล | |
| LCD | สภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃~+75℃(เมื่อใช้งานเต็มโหลด อุณหภูมิไม่ | |
| สูงกว่า 50℃) | อุณหภูมิในการจัดเก็บ | -40℃~+75℃ ความชื้นในการทำงาน |
| 0%~95%(ไม่ควบแน่น) | ระดับความสูง | |
| 0~3000m (หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m,the | อุณหภูมิในการทำงานสูงสุดลดลง 1℃ เมื่อระดับความสูง | |
| เพิ่มขึ้น 200m.) | คุณสมบัติ ความกว้างมาตรฐาน 19 นิ้ว อเนกประสงค์ การออกแบบที่กะทัดรัดสูง 2U ประหยัดพื้นที่และค่าติดตั้ง |
|
การจัดการอัจฉริยะ การบำรุงรักษาระยะไกลออนไลน์ ลดค่าใช้จ่ายในการเข้าถึงและบำรุงรักษาสถานที่
- การจัดการแบตเตอรี่ที่สมบูรณ์แบบเพื่อยืดอายุการใช้งานแบตเตอรี่
- มีพอร์ตการสื่อสารที่หลากหลาย อินเทอร์เฟซ LAN/RS232/RS485, LAN-SNMP, TCP/IP เพื่อให้ได้เครือข่ายที่ยืดหยุ่นและการตรวจสอบระยะไกล
- โมดูล rectifier และคอนโทรลเลอร์สามารถสลับเปลี่ยนได้ในขณะทำงาน สะดวกในการบำรุงรักษาออนไลน์
- ช่วงแรงดันไฟฟ้าอินพุต AC กว้าง (90~300Vac)
-
- การประยุกต์ใช้ผลิตภัณฑ์
- สถานีฐานไร้สาย
การส่งผ่านเครือข่าย
สถานีฐานตามทางด่วนและการขนส่งทางราง
