ระบบพลังงานโทรคมนาคม IP65 พื้นที่ใช้พลังงานภายนอกด้วยเครื่องปรับความแรง 12kW 200A
รายละเอียดสินค้า
ระบบไฟโทรคมนาคมภายนอกอาคารระดับ IP65
,12kW โทรคมนาคมพลังงานกล่อง
,ระบบพลังงานเครื่องปรับเสียง 200A
ระบบไฟฟ้าโทรคมนาคมกลางแจ้ง IP65 ตู้จ่ายไฟกลางแจ้งพร้อมวงจรเรียงกระแส 12kW 200A
1. การแนะนำระบบไฟฟ้าโทรคมนาคมกลางแจ้ง IP65 ตู้จ่ายไฟกลางแจ้งพร้อมวงจรเรียงกระแส 12kW 200A
ET7575200A-38U-12kW/200A เป็นตู้กลางแจ้งที่สามารถจ่ายไฟที่เสถียรสำหรับอุปกรณ์โทรคมนาคม ในขณะเดียวกันก็ปกป้องอุปกรณ์ของลูกค้าจากความเสียหายและสภาพอากาศที่รุนแรง อีกทั้งยังให้แหล่งจ่ายไฟ DC ที่เสถียรและมีคุณภาพสูงสำหรับอุปกรณ์ IT โทรคมนาคม ตู้นี้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการเชื่อมต่อทางกายภาพของอุปกรณ์โทรคมนาคมกลางแจ้งซึ่งต้องใช้แหล่งจ่ายไฟ DC

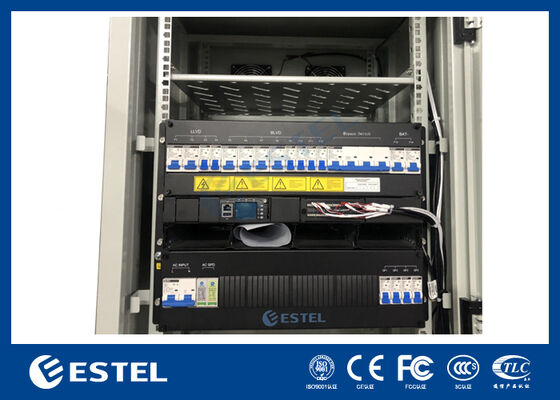

2. พารามิเตอร์ของระบบไฟฟ้าวงจรเรียงกระแส 12kW
ระบบพลังงานโทรคมนาคมเป็นผลิตภัณฑ์ที่ปรับแต่งตามความต้องการ ความจุของวงจรเรียงกระแส ความจุพลังงานแสงอาทิตย์ เบรกเกอร์อินพุต เบรกเกอร์ LLVD และ BLVD และแบรนด์ของเบรกเกอร์ ล้วนขึ้นอยู่กับความต้องการของลูกค้า
ระบบไฟฟ้าสำหรับตู้จ่ายไฟนี้คือระบบไฟฟ้าแบบเรียงกระแสบริสุทธิ์ขนาด 12kW 200A และพารามิเตอร์ของมันแสดงอยู่ในตารางด้านล่าง
| รายการ | พารามิเตอร์ | |
| ทางกายภาพ |
ขนาด |
กว้าง × ลึก × สูง = 482.6 มม. × 350.6 มม. × 8U (ส) |
|
น้ำหนัก |
≤ 42กก. (ไม่รวมโมดูล) |
|
|
การติดตั้ง |
ติดตั้งแร็คมาตรฐานขนาด 19 นิ้วได้ |
|
|
การกำหนดเส้นทางสายเคเบิล |
ด้านล่างและด้านบนออก |
|
|
การซ่อมบำรุง |
การบำรุงรักษาด้านหน้าแบบถอดเปลี่ยนได้ |
|
|
เกรดไอพี |
IP20 | |
| การจ่ายไฟ AC |
ป้อนข้อมูล |
1 เฟส 220VAC |
|
อินพุต MCB |
2× 125A/3P |
|
|
ความถี่ |
45-65Hz, ค่าพิกัด: 50Hz/60Hz |
|
|
เอซี เอสพีดี |
20kA/40kA, 8/20μs |
|
|
เอาท์พุตไฟฟ้ากระแสสลับ |
/ | |
|
ดีซีพาวเวอร์ การกระจาย |
เอาท์พุต |
-43VDC ถึง -58VDC, เอาต์พุตพิกัด: -53.5VDC |
| สูงสุด ความจุ | ระบบวงจรเรียงกระแส 12kW (4 × 3kW); | |
|
MCB แบตเตอรี่ |
2× 125A/1P |
|
| โหลด MCB |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
ดีซี เอสพีดี |
10kA/20kA, 8/20μs |
|
|
วงจรเรียงกระแส โมดูล |
แรงดันไฟฟ้าขาเข้า |
85VAC - 300VAC ค่านิยม: 220VAC |
|
ประสิทธิภาพ |
≥ 96% |
|
|
กำลังขับสูงสุด |
3000W |
|
|
อุณหภูมิในการทำงาน |
-40°C ถึง +75°C (50°C @เอาต์พุตโหลดเต็ม) |
|
|
ขนาด |
กว้าง × ลึก × สูง = 106.5 มม. × 286 มม. × 41.5 มม. (1U) |
|
|
น้ำหนัก |
≤ 2.1กก |
|
|
ระบายความร้อน |
การระบายความร้อนด้วยอากาศบังคับ |
|
|
เพาเวอร์แฟกเตอร์ |
≥ 0.99 @220VAC, โหลด 20% - 100% |
|
|
พลัง การตรวจสอบ |
สัญญาณเข้า |
AI 4 ทิศทาง (เซ็นเซอร์อุณหภูมิแบตเตอรี่ 3 ตัว, เซ็นเซอร์อุณหภูมิแวดล้อม 1 ตัว); DI 8 ทิศทาง; |
|
เอาต์พุตแจ้งเตือน |
ดีโอ 8 ทิศทาง |
|
|
พอร์ตการสื่อสาร |
แลน, ยูเอสบี, RS485, SNMP |
|
|
โหมดการแสดงผล |
จอแอลซีดี | |

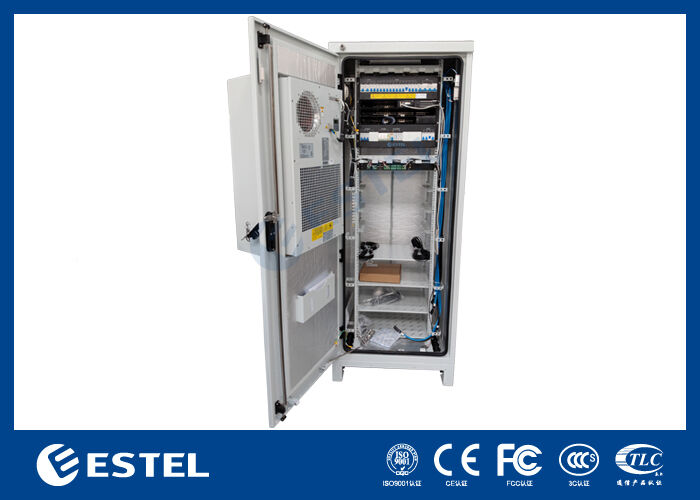

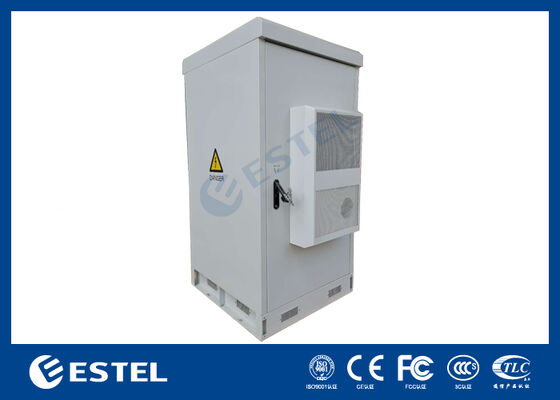

3. พารามิเตอร์ของตู้จ่ายไฟกลางแจ้ง 38U IP65
1) คุณสมบัติคณะรัฐมนตรี:
| การกำหนดค่า | รายการ | พารามิเตอร์ทางเทคนิค |
| ตู้ | แบบอย่าง | ET7575200A-38U |
| ระดับการป้องกัน | IP55 | |
| มิติภายนอก | H750mm×W750mm×D2000mm (สามารถปรับแต่งได้) | |
| มิติภายใน | ราง 19 นิ้ว 35U | |
| วัสดุ | เหล็กชุบสังกะสี, แผ่นด้านใน: 1.0 มม., แผ่นด้านนอก: 1.2 มม., ความหนาฐาน: 2.0 มม., ผนังสองชั้น | |
| ฉนวนกันความร้อน | กฟผ | |
| การเคลือบผิว | เคลือบผงโพลีเอสเตอร์ | |
| สี | RAL7035 | |
| ล็อค | ระบบล็อคสามจุด | |
| บานพับ | บานพับด้านใน | |
| ตัวเลือกการติดตั้ง | ติดตั้งบนพื้นพร้อมอุปกรณ์ติดตั้ง | |
| การเดินสายเคเบิล | สายเข้าและออกจากด้านล่างของตู้ | |
| การซ่อมบำรุง | ประตูหน้าหนึ่ง | |
| ระบายความร้อน | ความสามารถในการทำความเย็น | 1500W |
| แหล่งจ่ายไฟ | 48VDC | |
| พีดียู | หน่วยจำหน่ายไฟฟ้า | ปลั๊กอังกฤษ 125A 6 ทาง |
| เซ็นเซอร์ | เซ็นเซอร์ประตู, เซ็นเซอร์น้ำ, เซ็นเซอร์อุณหภูมิและความชื้น, เซ็นเซอร์ควัน | |
| คนอื่น | การส่องสว่าง | หลอดไฟ LED: 48VDC พร้อมสวิตช์ |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40°C ~+55°C (+รังสีดวงอาทิตย์) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |
| ความชื้นในการทำงาน | 5%~95%(ไม่มีการควบแน่น) | |
| ระดับความสูงในการทำงาน | 0~4000 เมตร | |
2) คุณสมบัติการป้องกัน:
- ป้องกันฝุ่น น้ำมัน และวัสดุที่ไม่กัดกร่อนอื่นๆ ได้อย่างสมบูรณ์
- ป้องกันการสัมผัสกับอุปกรณ์ที่ปิดสนิท
- ป้องกันน้ำได้จนถึงน้ำที่ฉีดโดยหัวฉีดติดกับตัวเครื่องจากทุกทิศทาง
- มีจำหน่ายทั้งแบบติดผนัง แบบตั้งอิสระ รางน้ำ และเสาโทรเลข
- มีบริการสกรีนโลโก้ อโนไดซ์ หรือแกะสลัก
4. การใช้งานระบบไฟฟ้าโทรคมนาคมกลางแจ้ง IP65 ตู้ไฟกลางแจ้งพร้อมวงจรเรียงกระแส 12kW 200A
ตู้กลางแจ้งถูกนำมาใช้กันอย่างแพร่หลายในไซต์โทรคมนาคมเคลื่อนที่ของผู้ให้บริการโทรคมนาคม ที่พักพิงขนาดเล็กกลางแจ้ง ตู้ควบคุมไฟฟ้าทางรถไฟ สถานีฐานการสื่อสาร สถานีตรวจจับอากาศกลางแจ้ง ตู้ควบคุมพลังงานแสงอาทิตย์ ฯลฯ
-
