ระบบพลังงานโทรคมนาคม IP65 พื้นที่ใช้พลังงานภายนอกด้วยเครื่องปรับความแรง 21kW 350A
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคมกลางแจ้ง IP65
,21kW โทรคมนาคมพลังงานปิด
,350A เครื่องปรับระบบพลังงานภายนอก
ระบบจ่ายไฟโทรคมนาคมภายนอกอาคาร IP65 ตู้จ่ายไฟภายนอกอาคารพร้อมเครื่องแปลงกระแสไฟฟ้า 21kW 350A
1. บทนำของระบบจ่ายไฟโทรคมนาคมภายนอกอาคาร IP65 ตู้จ่ายไฟภายนอกอาคารพร้อมเครื่องแปลงกระแสไฟฟ้า 21kW 350A
ET7575200A-38U-21kW/350A เป็นตู้ภายนอกอาคารที่สามารถจ่ายไฟได้อย่างเสถียรสำหรับอุปกรณ์โทรคมนาคม ในขณะเดียวกันก็ปกป้องอุปกรณ์ของลูกค้าจากความเสียหายและสภาพอากาศที่รุนแรง โดยให้การจ่ายไฟ DC ที่เสถียรและมีคุณภาพสูงสำหรับอุปกรณ์ไอทีโทรคมนาคม ตู้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการเชื่อมต่อทางกายภาพของอุปกรณ์โทรคมนาคมภายนอกอาคารที่ต้องการการจ่ายไฟ DC

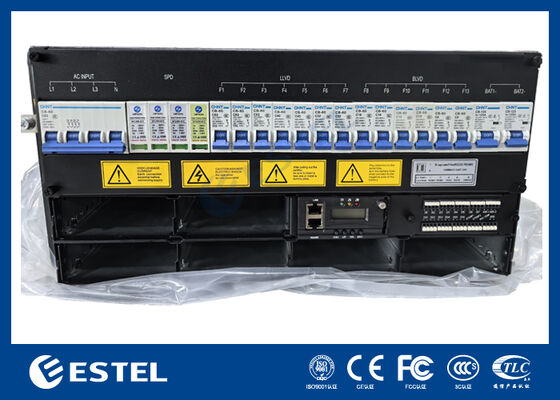

2. พารามิเตอร์ของระบบจ่ายไฟเครื่องแปลงกระแสไฟฟ้า 21kW
ระบบจ่ายไฟโทรคมนาคมเป็นผลิตภัณฑ์ที่ปรับแต่งได้ ความจุของเครื่องแปลงกระแสไฟฟ้า ความจุพลังงานแสงอาทิตย์ เบรกเกอร์อินพุต เบรกเกอร์ LLVD & BLVD และยี่ห้อเบรกเกอร์ทั้งหมดขึ้นอยู่กับความต้องการของลูกค้า

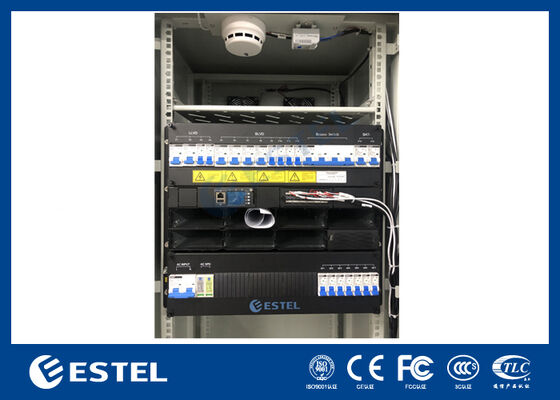

ระบบจ่ายไฟสำหรับตู้จ่ายไฟนี้เป็นระบบจ่ายไฟเครื่องแปลงกระแสไฟฟ้า 21kW 350A และพารามิเตอร์ของระบบแสดงอยู่ในตารางด้านล่าง
| พารามิเตอร์ทางเทคนิค | พารามิเตอร์ | |
| ทางกายภาพ |
ขนาด |
กว้าง × ลึก × สูง = 482.6 มม. × 350.6 มม. × 9U (สูง) |
|
น้ำหนัก |
≤ 45 กก. (ไม่มีโมดูล) |
|
|
ติดตั้งบนพื้น |
ติดตั้งบนแร็คมาตรฐาน 19’’ |
|
|
สายเคเบิลเข้าและออกจากด้านล่างของตู้ |
เข้าด้านล่างและออกด้านบน |
|
|
การบำรุงรักษา |
การบำรุงรักษาด้านหน้า, สามารถสลับเปลี่ยนได้ |
|
|
ระดับ IP |
IP20 | |
| การกระจายไฟ AC |
อินพุต |
1 เฟส, 220VAC |
|
MCB อินพุต |
2× 125A/3P |
|
|
ความถี่ |
45-65Hz, ค่าพิกัด: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
AC เอาต์พุต |
/ | |
|
ไฟ DC การกระจาย |
เอาต์พุต |
-43VDC ถึง -58VDC, เอาต์พุตพิกัด: -53.5VDC |
| ความจุสูงสุด | ระบบเครื่องแปลงกระแสไฟฟ้า 21kW (7× 3kW); | |
|
MCB แบตเตอรี่ |
2× 125A/1P |
|
| MCB โหลด |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
เครื่องแปลงกระแสไฟฟ้า โมดูล |
แรงดันไฟฟ้าอินพุต |
85VAC - 300VAC, ค่าพิกัด: 220VAC |
|
ประสิทธิภาพ |
≥ 96% |
|
|
กำลังไฟเอาต์พุตพิกัด |
3000W |
|
|
อุณหภูมิในการทำงาน |
-40℃ ถึง +75℃ (50℃ @ เอาต์พุตโหลดเต็ม) |
|
|
ขนาด |
กว้าง × ลึก × สูง = 106.5 มม. × 286 มม. × 41.5 มม. (1U) |
|
|
น้ำหนัก |
≤ 2.1 กก. |
|
|
เครื่องปรับอากาศ |
การระบายความร้อนด้วยอากาศแบบบังคับ |
|
|
ตัวประกอบกำลัง |
≥ 0.99 @220VAC, โหลด 20% - 100% |
|
|
การตรวจสอบ อินพุตสัญญาณ |
AI 4 ช่องทาง (เซ็นเซอร์วัดอุณหภูมิแบตเตอรี่ 3 ตัว, เซ็นเซอร์วัดอุณหภูมิแวดล้อม 1 ตัว); |
DI 8 ช่องทาง; เอาต์พุตสัญญาณเตือน |
|
DO 8 ช่องทาง |
พอร์ตสื่อสาร |
|
|
LAN, USB, RS485, SNMP |
โหมดการแสดงผล |
|
|
LCD |

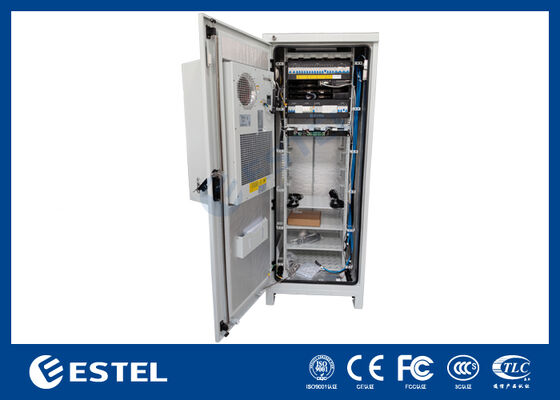

3. พารามิเตอร์ของตู้จ่ายไฟภายนอกอาคาร 38U IP65 | |
การกำหนดค่า
| รายการ | พารามิเตอร์ทางเทคนิค | ตู้ |
| รุ่น | ET7575200A-38U | ระดับการป้องกัน |
| IP65 | ขนาดภายนอก | |
| 2000 (สูง) × 750 (กว้าง) × 750 (ลึก) มม. | พื้นที่ภายใน | |
| แร็คมาตรฐาน 19’’, ทั้งหมด 38U, สามารถใช้ได้กับทั้งแร็ค 19’’ และ 21’’, รองรับหนึ่งช่องหรือสองช่อง, รองรับชั้นวางแบตเตอรี่, เข้ากันได้กับทั้งแบตเตอรี่ลิเธียมและแบตเตอรี่ตะกั่วกรด | วัสดุ | |
| โครงสร้างผนังเดี่ยว, แผ่นเหล็กชุบสังกะสี; | ฉนวน | |
| พร้อมโฟมฉนวน | ประตู | |
| ประตูหน้าหนึ่งบาน (การบำรุงรักษาด้านหน้า) | ล็อค | |
| ล็อคสามจุดป้องกันการโจรกรรม (รองรับแม่กุญแจ) | บานพับ | |
| บานพับด้านใน | การเคลือบ | |
| การเคลือบผงโพลีเอสเตอร์ | สี | |
| RAL7035 (หรือตามคำขอของลูกค้า) | การเดินสายเคเบิล | |
| สายเคเบิลเข้าและออกจากด้านล่างของตู้ | การติดตั้ง | |
| ติดตั้งบนพื้น | การระบายความร้อน | |
| เครื่องปรับอากาศ | 300W /500W/1000W, ฯลฯ, รองรับ DC48V หรือ AC220/AC110V | การแลกเปลี่ยนความร้อน |
| 80K/W, 100K/W, ฯลฯ | ระบบพัดลม | |
| ระบบพัดลมฉุกเฉินพร้อมตัวควบคุมอุณหภูมิ | ระบบจ่ายไฟโทรคมนาคม | |
| แร็คย่อยพลังงาน |
(3U/6U/ect.) ประเภทอินพุตพลังงาน, ความจุระบบเครื่องแปลงกระแสไฟฟ้า, ความจุระบบพลังงานแสงอาทิตย์, เบรกเกอร์วงจรทั้งหมดได้รับการปรับแต่งตามความต้องการของลูกค้า |
โมดูลเครื่องแปลงกระแสไฟฟ้า |
| หลายรุ่นของโมดูลเครื่องแปลงกระแสไฟฟ้าประสิทธิภาพสูงสำหรับการเลือก | โมดูลพลังงานแสงอาทิตย์ | |
| รุ่นเครื่องแปลงกระแสไฟฟ้าประสิทธิภาพสูงสำหรับการเลือก | ตัวควบคุม | |
| ตัวควบคุมอัจฉริยะสำหรับการตรวจสอบ ควบคุม และสื่อสารของระบบจ่ายไฟ | กล่องจ่ายไฟ | |
| ปรับแต่งได้ตามความต้องการของลูกค้า | PDU | |
| พร้อมตัวเลือกต่างๆ ของมาตรฐานเต้ารับไฟฟ้าที่แตกต่างกัน ปรับแต่งได้ | 4. ข้อดีของระบบจ่ายไฟโทรคมนาคมภายนอกอาคาร |
โครงสร้างแบบโมดูลาร์ ง่ายต่อการขยาย
- โซลูชันที่คุ้มค่าและปรับแต่งได้
-
