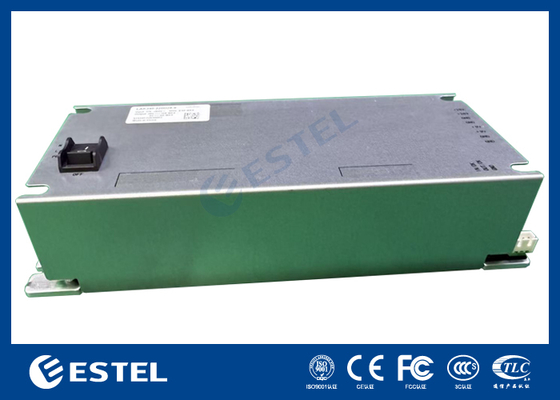

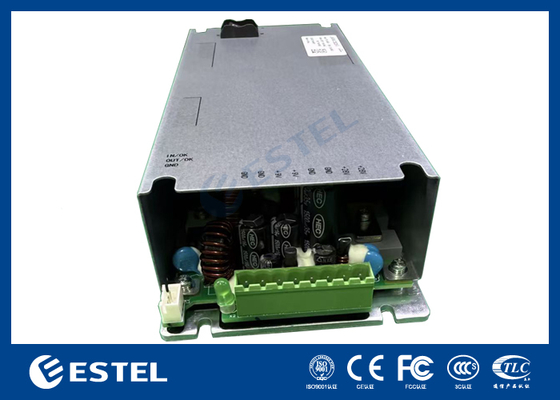

MR483000HG2B-GS โมดูลเรกติไฟเออร์ประสิทธิภาพสูง 3000W, อินพุต 85–290VAC, เอาต์พุต 42–58VDC, ระบายความร้อนด้วยอากาศแบบบังคับ, ได้รับการรับรอง CE/UL

คุณสมบัติพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Telecom Rectifier Unit (TRU)
การรับรอง: CE UL FCC
หมายเลขรุ่น: ET2305000
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ: 100
ราคา: USD50-USD500
เงื่อนไขการชำระเงิน: T/T, Western Union
ความสามารถในการจัดหา: 5,000
แท็ก

โมดูลวงจรเรียงกระแสโทรคมนาคม

ระบบวงจรเรียงกระแส dc

วงจรเรียงกระแสแบบติดตั้งบนชั้นวาง
สรุปผลิตภัณฑ์
MR483000HG2B-GS โมดูลเรกติไฟเออร์ประสิทธิภาพสูง 3000W, อินพุต 85–290VAC, เอาต์พุต 42–58VDC, ระบายความร้อนด้วยอากาศแบบบังคับ, ได้รับการรับรอง CE/UL ภาพรวมผลิตภัณฑ์ MR483000HG2B-GS เป็นอุปกรณ์จ่ายไฟที่แปลงแรงดันไฟฟ้า AC มาตรฐานเป็น 48Vdc ที่เสถียรสำหรับระบบจ่ายไฟสื่อสาร สำหรับความจุโหลดที่มากขึ้น โมดู...

รายละเอียดสินค้า

เน้น:

โมดูลการแก้ไขโทรคมนาคม 3000W

,

โมดูลเรกติไฟเออร์ประสิทธิภาพสูงพร้อมระบายความร้อนด้วยอากาศแบบบังคับ

,

เรกติไฟเออร์โทรคมนาคมที่ได้รับการรับรอง CE 42-58VDC
Output Type: เดี่ยว
Input Voltage: 220V
Output Power: 51 - 100W
Output Voltage: 48V
Output Current: 15A
Output Frequency: 50/60Hz
Application: โทรคมนาคม
Type: เครื่องปรับสายโทรคมนาคม เครื่องปรับระบบ
Efficiency: 95%
Warranty: สองปี
Size: 560*460*520มม
Product Name: ระบบวงจรเรียงกระแส, ระบบไฟฟ้าโทรคมนาคม
Weight: 2.6กก
Color: สีดำ
Working Temperature: -40℃~+75℃
Material: เปลือกอลูมิเนียม
Mount: ชั้นวาง 19 นิ้ว 1U
Rectifier Module: 48VDC/50A*4PCS
Output: 24VDC หรือ 48VDC
รายละเอียดสินค้า

MR483000HG2B-GS โมดูลเรกติไฟเออร์ประสิทธิภาพสูง 3000W, อินพุต 85–290VAC, เอาต์พุต 42–58VDC, ระบายความร้อนด้วยอากาศแบบบังคับ, ได้รับการรับรอง CE/UL



ภาพรวมผลิตภัณฑ์





MR483000HG2B-GS เป็นอุปกรณ์จ่ายไฟที่แปลงแรงดันไฟฟ้า AC มาตรฐานเป็น 48Vdc ที่เสถียรสำหรับระบบจ่ายไฟสื่อสาร
สำหรับความจุโหลดที่มากขึ้น โมดูลเรกติไฟเออร์สามารถเชื่อมต่อแบบขนาน หรือสามารถใช้โมดูลตรวจสอบอิสระเพิ่มเติมสำหรับการควบคุมอัจฉริยะ


โมดูลเรกติไฟเออร์เป็นหน่วยโมดูลาร์แบบเสียบปลั๊กที่ออกแบบมาให้เข้ากันได้กับแร็คและตู้



สภาพแวดล้อมการทำงาน

รายการ การกำหนดค่า
อุณหภูมิในการทำงาน –10℃ ~ +75℃
หมายเหตุ: การทำงานปกติที่ –10℃ ~ 55℃;
ลดกำลังไฟลงเหลือ 80% จาก 55℃ ถึง 65℃ และลดลงเหลือ 40% จาก 65℃ ถึง 75℃
สามารถเริ่มต้นที่ –40℃ ได้หลังจากเปิดเครื่องอินพุต
อุณหภูมิในการจัดเก็บ –40℃ ~ +75℃
ความชื้นสัมพัทธ์ 5% ~ 95% (ไม่มีการควบแน่น)
ระดับความสูง ≤4000m (ลดลง 1℃ ต่อ 200m เหนือ 3000m)



ลักษณะทางไฟฟ้า



พารามิเตอร์อินพุต

  • แรงดันไฟฟ้าในการทำงาน: 85Vac ถึง 290Vac

  • ความถี่: 45Hz ~ 66Hz (พิกัด: 50/60Hz)

  • กระแสไฟเข้า: ≤18A

  • ตัวประกอบกำลังไฟฟ้า: ≥0.99 (ที่ 220Vac, โหลด 20%~100%)

  • THD: ≤5% (ที่โหลด 50%~100%)



พารามิเตอร์เอาต์พุต

  • แรงดันไฟฟ้าเอาต์พุต: 42VDC ~ 58VDC (พิกัด: 53.5VDC)

  • การลดกำลังไฟแบบเชิงเส้น:

    • 3000W จาก 176VAC ถึง 290VAC

    • ลดลงเหลือ 1250W จาก 175VAC ถึง 85VAC

  • การควบคุมแรงดันไฟฟ้า: ≤±0.6%Vo

  • ระลอกคลื่นและสัญญาณรบกวน: ≤200mVp-p (≤แบนด์วิดท์ 20MHz)

  • กำลังไฟสแตนด์บาย: ≤4W

  • เวลาเริ่มต้น: 3s ~ 8s

  • เวลาพัก: >10ms

  • เสียงโทรศัพท์: ≤2mV

  • แรงดันไฟฟ้าสัญญาณรบกวนแบบบรอดแบนด์:

    • ≤50mV (3.4kHz ~ 150kHz)

    • ≤20mV (0.15MHz ~ 30MHz)



ลักษณะทางกล

  • ขนาด: 41.5mm (สูง) × 106.4mm (กว้าง) × 291mm (ลึก)

  • น้ำหนัก:<2kg

  • การระบายความร้อน: การระบายความร้อนด้วยอากาศแบบบังคับพร้อมพัดลมในตัว (การควบคุมความเร็วเชิงเส้น)



ลักษณะเอาต์พุต

  • กราฟและเส้นโค้งรวมอยู่ในคู่มือฉบับจริง (กระแสไฟขาออก, การลดกำลังไฟแรงดันไฟฟ้าขาเข้า, การลดกำลังไฟอุณหภูมิ, เส้นโค้งประสิทธิภาพ)



คุณสมบัติอื่นๆ

คุณสมบัติการป้องกัน

  • แรงดันไฟฟ้าเกินอินพุต:

    • 290~300Vac → ไฟเตือน, เอาต์พุตปกติ

    • 300Vac → ปิดเอาต์พุต

  • แรงดันไฟฟ้าต่ำ:

    • <80±5Vac → ปิดเอาต์พุต

    • 80~90Vac → กู้คืนอัตโนมัติ

  • แรงดันไฟฟ้าเกินเอาต์พุต:

    • ภายใน: 58.5VDC–60.5VDC, ล็อค, กู้คืนโดยการเปิดเครื่องใหม่

    • ภายนอก: >63VDC เป็นเวลา >500ms, ล็อค

  • การจำกัดกระแสไฟ: ดูเส้นโค้งเอาต์พุต

  • ไฟฟ้าลัดวงจร: ความทนทานต่อระยะยาว, การกู้คืนอัตโนมัติ

  • อุณหภูมิเกิน: ป้องกัน

  • การรับรอง: CE, UL, CB

    • UL/EN/IEC 62368-1

  • EMC: EN 55032 Class B, EN 55035, IEC 61000-3-2/3

  • การป้องกันฟ้าผ่า: 5kA (8/20μs)

  • MTBF: >500,000 ชั่วโมง @ 25℃

  • เสียงรบกวน: ≤55dB(A) @ 40℃



คำอธิบายอินเทอร์เฟซ

รูปแบบพิน Gold finger



พิน ฟังก์ชัน
1, 2 เอาต์พุต 48V–
3, 4 พรีชาร์จ
5, 6 เอาต์พุต 48V+
7 ที่อยู่กลุ่ม
8 ที่อยู่ภายใน
13 CANL
14 CANH
31, 32 สายดินป้องกัน
33, 34 AC Neutral
35, 36 AC Phase



คำอธิบายแผงโมดูล

ไฟแสดงสถานะบนแผงด้านหน้า:

  • พลังงาน (สีเขียว)

    • เปิด: ปกติ

    • ปิด: ไม่มีอินพุต / อินพุตผิดปกติ

    • แฟลช 4Hz: สถานะการสอบถามด้วยตนเอง

  • สัญญาณเตือน (สีเหลือง)

    • ปิด: ไม่มีสัญญาณเตือน

    • เปิด: จำกัดกระแสไฟ

    • แฟลช 0.5Hz: การสูญเสียการสื่อสาร

    • แฟลช 4Hz: ข้อผิดพลาดของที่อยู่

ข้อผิดพลาด (สีแดง)

  • เปิด: ไม่มีเอาต์พุต / ข้อผิดพลาดภายใน

  • ล็อคแรงดันไฟฟ้าเกิน: ถอดปลั๊กเป็นเวลา 1 นาทีเพื่อรีเซ็ต
