ระบบไฟ DC 3–18kW 6U Subrack, อินพุต 380VAC/220VAC, เอาต์พุต –43 ถึง –58VDC, ประสิทธิภาพ >96%, โมดูล Rectifier ≤2kg

ภาพรวมผลิตภัณฑ์

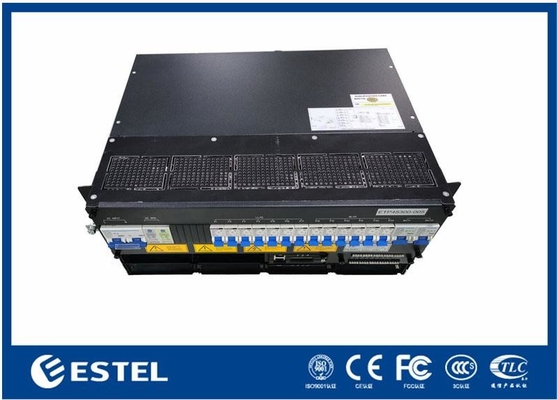

ระบบไฟ DC 3–18kW 6U Subrack เป็นโซลูชันพลังงานที่เชื่อถือได้และปรับขนาดได้ ซึ่งออกแบบมาสำหรับแอปพลิเคชันโทรคมนาคม ไอที และอุตสาหกรรม รองรับทั้งอินพุต 380VAC แบบสามเฟสและ 220VAC แบบเฟสเดียว ให้เอาต์พุต –43 ถึง –58VDC ที่เสถียร โดยมีค่าพิกัด –53.5VDC ด้วยความจุระบบสูงสุด 18kW และประสิทธิภาพสูงกว่า 96% ทำให้มั่นใจได้ถึงประสิทธิภาพสูง การประหยัดพลังงาน และการทำงานที่สม่ำเสมอ

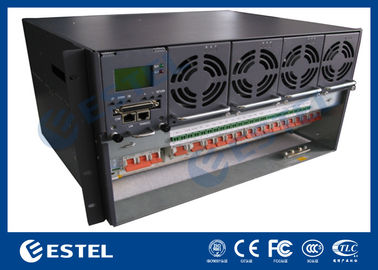

ระบบใช้สถาปัตยกรรมแบบโมดูลาร์ที่มีโมดูล rectifier สูงสุดหกโมดูล แต่ละโมดูลมีพิกัด 3000W และมีน้ำหนักน้อยกว่า 2 กก. โมดูลมีคุณสมบัติการระบายความร้อนแบบบังคับ ตัวประกอบกำลังไฟ ≥0.99 และ THD ≤5% ให้เอาต์พุต DC ที่สะอาดและมีประสิทธิภาพ การออกแบบที่มีน้ำหนักเบาพร้อมการรองรับการบำรุงรักษาด้านหน้าช่วยลดความซับซ้อนในการติดตั้งและบริการ ในขณะที่การป้องกัน IP20 รับประกันความปลอดภัยและความทนทาน

ติดตั้งเบรกเกอร์แบตเตอรี่สี่ตัว (4×125A/1P) และเบรกเกอร์โหลดคู่ (2×63A/1P) ระบบให้การกระจาย DC ที่ปลอดภัย นอกจากนี้ยังรวมอินพุตอะนาล็อก 4 ช่องสำหรับอุณหภูมิแบตเตอรี่และอุณหภูมิแวดล้อม อินพุตดิจิทัล 7 ช่อง และเอาต์พุตสัญญาณเตือนแบบ dry contact 6 ช่อง การตรวจสอบเปิดใช้งานผ่าน RS232/485 และ SNMP พร้อมอินเทอร์เฟซ LCD เพื่อการใช้งานที่เป็นมิตรกับผู้ใช้

สร้างขึ้นสำหรับสภาพแวดล้อมที่รุนแรง เครื่องทำงานตั้งแต่ –40℃ ถึง +65℃ (โหลดเต็มที่ต่ำกว่า 50℃) ทนต่อความชื้น 5–95% ไม่มีการควบแน่น และรองรับการติดตั้งที่ระดับความสูงสูงสุด 3000 ม. การออกแบบ 6U ที่กะทัดรัดและความเข้ากันได้กับแร็คขนาด 19 นิ้ว ทำให้เป็นตัวเลือกที่เหมาะสำหรับแอปพลิเคชันการจ่ายไฟที่สำคัญที่ต้องการประสิทธิภาพสูง ความสามารถในการปรับขนาด และความน่าเชื่อถือ

3-18kW 6U Subrack

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 6U(สูง)

• น้ำหนัก: ≤25 กก. (ไม่มี rectifier)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสาย: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนแปลงระดับโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต: 380VAC สามเฟส หรือ 220VAC เฟสเดียว

• ความจุอินพุต: 1×63A/3P

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด: 18kW (3kW × 6)

• เบรกเกอร์แบตเตอรี่: 4×125A/1P

• เบรกเกอร์โหลด: LLVD: ไม่มี; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Rectifier

• แรงดันไฟฟ้าขาเข้า: 85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟ: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

ตัวควบคุม

• อินพุตสัญญาณ: 4 AI (อุณหภูมิแบตเตอรี่ 3 ตัว, อุณหภูมิแวดล้อม 1 ตัว), 7 DI

• เอาต์พุตสัญญาณเตือน: 6 dry contact

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2000 ม. ถึง 3000 ม. อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.)
