ระบบไฟ DC 3–12kW 5U Subrack, อินพุต 220VAC, เอาต์พุต 43–58VDC, ประสิทธิภาพ >96%, โมดูล Rectifier ≤2kg, ติดตั้งบนแร็ค 19 นิ้ว

ภาพรวมผลิตภัณฑ์

ระบบไฟ DC 3–12kW 5U Subrack เป็นโซลูชันพลังงานประสิทธิภาพสูง ขนาดกะทัดรัด ออกแบบมาสำหรับโทรคมนาคม, ศูนย์ข้อมูล และการใช้งานในอุตสาหกรรม สร้างขึ้นสำหรับการติดตั้งบนแร็คหรือตู้ที่ยืดหยุ่น รองรับอินพุตเฟสเดียว 220VAC และให้เอาต์พุต –43 ถึง –58VDC ที่เสถียร โดยมีค่าพิกัด –53.5VDC ระบบมีประสิทธิภาพมากกว่า 96% ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และการสูญเสียพลังงานต่ำ

การออกแบบแบบโมดูลาร์รองรับโมดูล rectifier ได้สูงสุดสี่โมดูล แต่ละโมดูลมีพิกัด 3000W โดยมีน้ำหนัก ≤2kg การระบายความร้อนแบบบังคับรับประกันการทำงานที่เสถียรภายใต้ภาระหนัก ในขณะที่ระบบยังคงรักษาคุณภาพพลังงานที่ยอดเยี่ยมด้วยตัวประกอบกำลังไฟ ≥0.99 และ THD ≤5% ความจุรวมถึง 12kW เหมาะสำหรับสถานการณ์การสำรองข้อมูลและการกระจายพลังงานที่ต้องการ

สำหรับการควบคุมและการตรวจสอบ ระบบจะรวมอินพุตอะนาล็อก 4 ช่อง (อุณหภูมิแบตเตอรี่และสภาพแวดล้อม) อินพุตดิจิทัล 7 ช่อง และเอาต์พุตสัญญาณเตือนแบบ dry contact 6 ช่อง การสื่อสารเปิดใช้งานผ่าน RS232/485 และ SNMP พร้อมจอแสดงผล LCD ที่ใช้งานง่ายสำหรับการจัดการในพื้นที่

ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง ตัวเครื่องทำงานภายใน –40℃ ถึง +65℃ (โหลดเต็มที่ต่ำกว่า 50℃) ทนต่อความชื้นตั้งแต่ 5% ถึง 95% ไม่มีการควบแน่น และรองรับระดับความสูงได้ถึง 3000m การออกแบบที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวแม้ในสภาวะที่ท้าทาย

ด้วยโมดูล rectifier น้ำหนักเบา การสนับสนุนการบำรุงรักษาด้านหน้า และการป้องกัน IP20 ระบบไฟ DC นี้จึงเป็นโซลูชันที่คุ้มค่าและปรับขนาดได้สำหรับผู้ให้บริการที่ต้องการความพร้อมใช้งานสูง ขนาดกะทัดรัด และการบริการที่ง่ายดาย

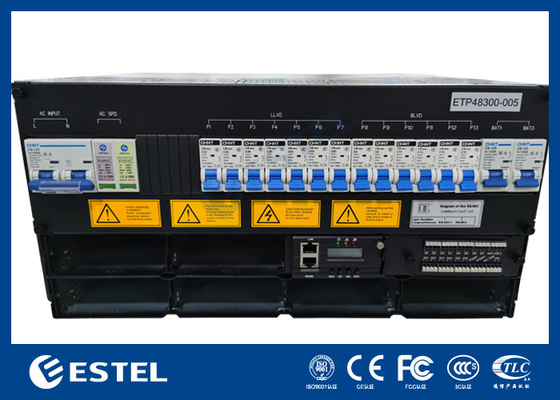

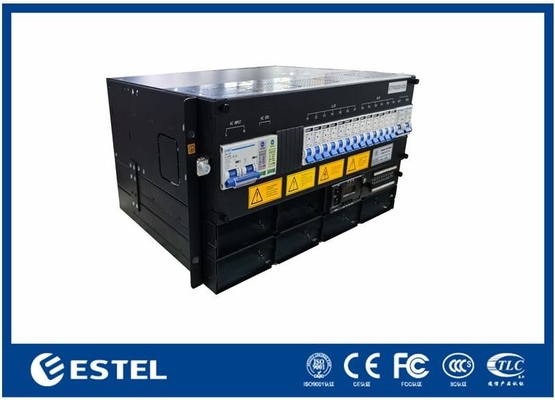

3-12kW 5U Subrack

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 5U(สูง)

• น้ำหนัก: ≤20kg (ไม่รวม rectifier)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็ค 19 นิ้ว หรือภายในตู้

• โหมดการเดินสาย: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต: เฟสเดียว 220VAC

• ความจุอินพุต: 1×100A/2P

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด: 12kW (3kW × 4)

• เบรกเกอร์แบตเตอรี่: 2×63A/1P

• เบรกเกอร์โหลด: LLVD: ไม่มี; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Rectifier

• แรงดันไฟฟ้าขาเข้า: 85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5mm(กว้าง) × 286mm(ลึก) × 41.5mm(สูง) (1U/สูง)

• น้ำหนัก: ≤2kg

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟ: ≥0.99

• THD: ≤5%

ตัวควบคุม

• อินพุตสัญญาณ: 4 AI (3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 7 DI

• เอาต์พุตสัญญาณเตือน: 6 dry contact

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000m (หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200m)
