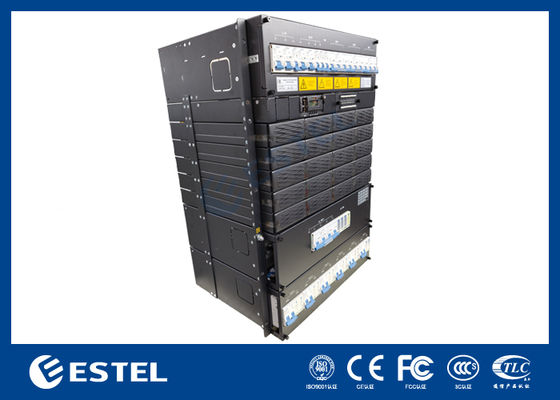

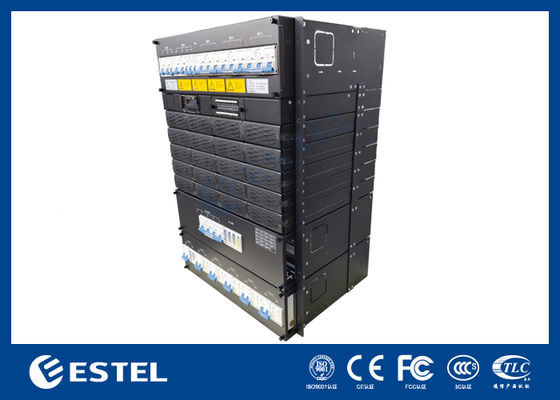

15U ซับ-เรค พลังงานไฟฟ้า 3000W 48V 650A AC Input ระบบพลังงานโทรคมนาคม
รายละเอียดสินค้า
เครื่องไฟฟ้าโทรคมนาคม 15U 3000W
,ระบบพลังงานโทรคมนาคม 48V 650A
,แหล่งไฟฟ้าโทรคมนาคมแบบ AC input
ระบบจ่ายไฟอุตสาหกรรมอเนกประสงค์
- IPUM39K-B5D1315คำอธิบายการกำหนดค่าระบบ
IPUM39K-B5D1315แหล่งจ่ายไฟแบบติดตั้งในแร็คย่อย, การออกแบบกะทัดรัดความสูง 15U เพื่อตอบสนอง
ความต้องการใช้งานที่สำคัญของการส่งสัญญาณไฟเบอร์และไมโครเวฟ, การเข้าถึง
อุปกรณ์, สวิตช์ กำลังไฟสูงสุดของระบบคือ 3000KW พร้อม AC/แบตเตอรี่/โหลด
MCBs สายเคเบิลเข้าถึงด้านหน้าพร้อม MCB และบัสบาร์
- ความกว้างมาตรฐาน 19 นิ้ว ซึ่งมีข้อดีคือการใช้งานที่หลากหลาย
- การออกแบบกะทัดรัดความสูง 15U สามารถประหยัดพื้นที่และค่าติดตั้งได้
- การใช้งานและการเข้าถึงสายเคเบิลด้านหน้า, ดูดีและการบำรุงรักษาที่ปลอดภัย
- การจัดการแบตเตอรี่ที่สมบูรณ์แบบ, ยืดอายุการใช้งานของแบตเตอรี่ได้ดี
- พอร์ตการสื่อสารต่างๆ, RS485, พอร์ตอินเทอร์เน็ต, คอนแทคแห้ง ฯลฯ ซึ่งช่วยให้การเชื่อมต่อเครือข่ายและการตรวจสอบระยะไกลมีความยืดหยุ่น
- ตัวเรียงกระแสและตัวควบคุมสามารถเสียบได้ขณะทำงาน, การบำรุงรักษาออนไลน์ที่ง่ายและรวดเร็ว
- ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac) ตารางกำลังไฟสามารถปรับได้
IPUM39K-B5D1315 ประกอบด้วยหน่วยจ่ายไฟ, โมดูลตัวเรียงกระแส, โมดูลแปลง, โมดูลตรวจสอบ การกำหนดค่าเป็นตัวเลือก ตามตารางด้านล่าง:
| การกำหนดค่า | โมดูลตัวเรียงกระแส | หมายเหตุ |
| มาตรฐาน | GB 4943 | สำหรับรายละเอียด โปรดดูข้อมูลจำเพาะของโมดูล |
| มาตรฐาน | IEC/EN 62368-1 | |
| มาตรฐาน | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B ได้รับการรับรองโดย North America | |
| มาตรฐาน | EN300386,CLASSA |

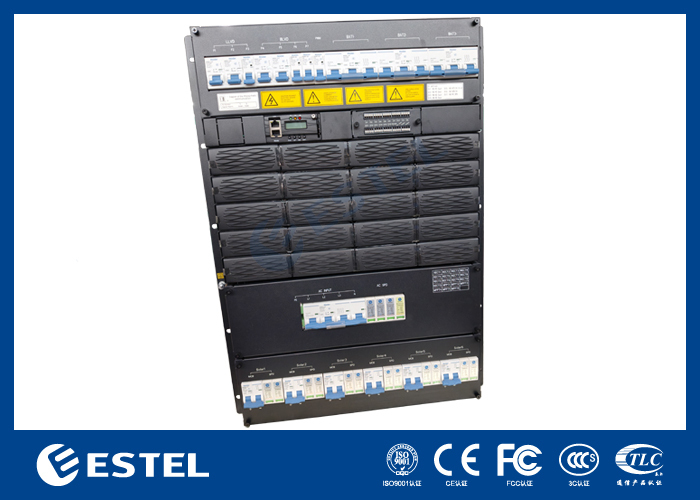

โครงสร้าง IPUM39K-B5D1315
IPUM39K-B5D1315 ประกอบด้วยสองโมดูล:
โมดูลตัวเรียงกระแส (MR483000HG2B)
โมดูลโฟโตโวลตาอิก
เบรกเกอร์แบตเตอรี่ : 3*125A/3P+4*M8 bolt(BAT-),
เบรกเกอร์โหลด
รายละเอียดโดยย่อ:
| สถานที่กำเนิด: เซินเจิ้น, จีน (แผ่นดินใหญ่) | แรงดันไฟฟ้าอินพุต: AC220V หรือ DC48V |
| ชื่อแบรนด์: ESTEL | แรงดันไฟฟ้าเอาต์พุต: AC220V หรือ DC48V |
| หมายเลขรุ่น:IPUM39K-B5D1315 | กำลังไฟเอาต์พุตของโมดูลตัวเรียงกระแส: 3000KW |
| ชื่อผลิตภัณฑ์: แหล่งจ่ายไฟอุตสาหกรรม | ความถี่อินพุต 47Hz～63Hz |
| การรับรอง: ISO9001, CE, 3C, FCC, TLC | กระแสไฟออกสูงสุดของโมดูลตัวเรียงกระแส: 50A |
| การใช้งาน: อุปกรณ์อุตสาหกรรม | ตัวประกอบกำลัง: ≥0.99 |
เงื่อนไขการชำระเงินและการจัดส่ง:
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | การเจรจาต่อรอง |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P,T/T, Western Union |
| ความสามารถในการจัดหา: | 20,000 ชุดต่อเดือน |
| เวลาจัดส่ง: | 7-10 วันทำการ |
| รายละเอียดบรรจุภัณฑ์: | กล่อง/กล่องไม้ |
สองวิธีการใช้งาน:
(1) อินพุต AC: เริ่มต้นโมดูลตัวเรียงกระแสหลังจากเปิด AC, เอาต์พุต -48Vdc, ในเวลาเดียวกัน ชาร์จแบตเตอรี่และจ่ายไฟให้กับโมดูลแปลง, โมดูลแปลงเอาต์พุต 220Vac
ภายใต้สภาวะปกติ พารามิเตอร์ของโมดูลตัวเรียงกระแสและหน่วยจ่ายไฟอยู่ภายใต้การควบคุมของโมดูลตรวจสอบทั้งหมด ทำงานตามพารามิเตอร์ที่ตั้งไว้ล่วงหน้าหรือคำสั่งของผู้ใช้ หาก AC mains ผิดพลาด แบตเตอรี่จะจ่ายไฟให้กับระบบ และยังคงส่งออก - 48 VDC และ 220 vac พร้อมกับการคายประจุของแบตเตอรี่ แรงดันไฟฟ้าของแบตเตอรี่เริ่มลดลง เมื่อแรงดันไฟฟ้าต่ำกว่า 43.2 V + / - 0.5 V โมดูลตรวจสอบจะส่งสัญญาณแรงดันไฟฟ้าต่ำของแบตเตอรี่และปิดเอาต์พุตโหลดโดยตรง จากนั้นระบบจ่ายไฟจะหยุดทำงาน เมื่อ AC mains ภายนอกกู้คืน ระบบจะทำงานตามปกติอีกครั้ง (ข้อมูลการตรวจสอบทั้งหมดข้างต้นเป็นค่าเริ่มต้นของระบบและผู้ใช้สามารถรีเซ็ตได้)
(2) อินพุต -48V: ไม่มีกระแสไฟ AC หรือไม่มี AC เชื่อมต่อ เข้าถึงไฟภายนอก -48V ไปยังพอร์ตโหลด -48V เริ่มต้นการตรวจสอบและโมดูลแปลง เอาต์พุต 220Vac
ฟังก์ชันการชดเชยอุณหภูมิเปิดอยู่ตามค่าเริ่มต้น ซึ่งสามารถเปิดใช้งานหรือห้ามใช้ได้ตามคำสั่งของผู้ใช้หากจำเป็น อุณหภูมิในการทำงาน ≥55℃ กำลังไฟของแหล่งจ่ายไฟจะลดลงในแนวเส้นตรง (@65℃ กำลังไฟออกจะเป็น 1300W)
ข้อมูลจำเพาะ
ขนาดโมดูลตัวเรียงกระแสตามด้านล่าง:
| ระดับฉนวน | ||
| พารามิเตอร์ | มาตรฐาน | หมายเหตุ |
| ความแข็งแรงของฉนวน (อินพุต AC) | อินพุต-เอาต์พุต:3500Vdc/10mA//1min |
ไม่มีแฟลชโอเวอร์หรือการพังทลาย ถอดหลอดปล่อยประจุ/อุปกรณ์ป้องกันไฟกระชากก่อนทำการทดสอบ ไม่มีโมดูลตัวเรียงกระแสหรือโมดูลตรวจสอบ เอาต์พุตพร้อมขั้วต่อแรงดันไฟฟ้าต่ำ 2 เส้น, แรงดันไฟฟ้าสูงพร้อมฟังก์ชันบายพาส AC, ไม่ต้องทดสอบ |
| อินพุต-ตัวเครื่อง:3500Vdc/10mA//1min | ||
| เอาต์พุต-ตัวเครื่อง:750Vdc/10mA//1min | ||
| ความแข็งแรงของฉนวน (อินพุต DC) | อินพุต-เอาต์พุต:750Vdc/10mA//1min | |
| อินพุต-ตัวเครื่อง:750Vdc/10mA//1min | ||
| เอาต์พุต-ตัวเครื่อง:750Vdc/10mA//1min | ||
| กระแสไฟรั่ว | ≤3.5mA | อินพุต 280Vac, โหลดเต็มเอาต์พุต |
| ความต้านทานฉนวน | @ บรรยากาศปกติ ความชื้นสัมพัทธ์ 90% แรงดันไฟฟ้าทดสอบ DC 500V ความต้านทานฉนวนของอินพุต-เอาต์พุต, อินพุต-กราวด์, เอาต์พุต-กราวด์ จะต้องไม่น้อยกว่า 10MΩ เอาต์พุตพร้อมขั้วต่อแรงดันไฟฟ้าต่ำ 2 เส้น, แรงดันไฟฟ้าสูงพร้อมฟังก์ชันบายพาส AC, ไม่ต้องทดสอบ | |
| สภาพแวดล้อม | |||||
| พารามิเตอร์ | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| ช่วงอุณหภูมิในการทำงาน | -5 | 25 | +55 | °C | |
| อุณหภูมิในการจัดเก็บ | -40 | +70 | °C | ||
| ความชื้นสัมพัทธ์ | 5 | 95 | % | การทำงานระยะยาว ไม่มีการควบแน่น | |
| ความดันบรรยากาศ | 70 | 106 | KPa | ||
| ระดับความสูง | 0 | 3000 | m | ||
| การระบายความร้อน | การระบายความร้อนแบบบังคับ, ด้านหน้าเข้า & ด้านหลังออก; พัดลมอยู่ในแผงด้านหน้า พร้อมความเร็วควบคุมอุณหภูมิ | ||||
| ระดับการกันน้ำและฝุ่น |
แหล่งจ่ายไฟจะต้องทำงานอย่างถูกต้องภายใต้เงื่อนไขต่อไปนี้: ความหนาแน่นของเส้นผ่านศูนย์กลางของฝุ่นละอองสูงกว่า 55µm≤3*104 เม็ด/m3 เม็ดฝุ่นไม่นำไฟฟ้า ไม่เป็นแม่เหล็ก ไม่กัดกร่อน ไม่มีฟังก์ชันกันน้ำ |
||||
การใช้งาน
(1) การเข้าถึงแบบบูรณาการ
(2) ระบบกระจายและขยายภายในอาคาร
(3) สถานีมือถือและระบบครอบคลุมส่วนขยาย
(4) WLAN
(5) สถานีภาคพื้นดินสื่อสารผ่านดาวเทียมและสถานีสื่อสารไมโครเวฟ
(6) ห้องกระจายกระแสไฟอ่อน
(7) ระบบจ่ายไฟสำรอง AC/DC อื่นๆ
คุณสมบัติ
(1) สองเอาต์พุต:-48Vdc, 220Vac
(2) สองอินพุต:-48Vdc, 220Vac
(3) การนำเทคโนโลยีการชดเชยตัวประกอบกำลังไฟฟ้าแบบแอคทีฟ ตัวประกอบกำลังไฟฟ้า >0.99
(4) ช่วงการทำงานของแรงดันไฟฟ้าอินพุต AC กว้าง: 90~280Vac
(5) ช่วงอุณหภูมิในการทำงานกว้าง:-5℃~+55℃
(6) ดำเนินการเทคโนโลยีสวิตช์
(7) การจัดการแบตเตอรี่ที่สมบูรณ์แบบช่วยยืดอายุการใช้งานแบตเตอรี่: การจัดการการชาร์จ/การคายประจุ การชดเชยอุณหภูมิแบตเตอรี่ การป้องกันแรงดันไฟฟ้าต่ำ
(8) สามารถสลับได้ขณะทำงาน
(9) การป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่าอินพุต
(10) การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต การป้องกันกระแสไฟเกินเอาต์พุต การป้องกันไฟฟ้าลัดวงจรเอาต์พุต
(11) ติดตั้งในตัว / ติดผนัง
(12) อินเทอร์เฟซการสื่อสาร RS485, RS232
-
