ระบบจ่ายไฟโทรคมนาคม -48VDC พร้อมกำลังไฟ 9kW และฟังก์ชันควบคุมและตรวจสอบระยะไกล
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคม 48Vdc
,ระบบจ่ายไฟโทรคมนาคม 9kW
,ระบบจ่ายไฟโทรคมนาคมพร้อมการตรวจสอบระยะไกล
ระบบจ่ายไฟโทรคมนาคม -48VDC พร้อมกำลังไฟ 9kW และฟังก์ชันควบคุมและตรวจสอบระยะไกล
1. บทนำเกี่ยวกับระบบจ่ายไฟโทรคมนาคม 9kW

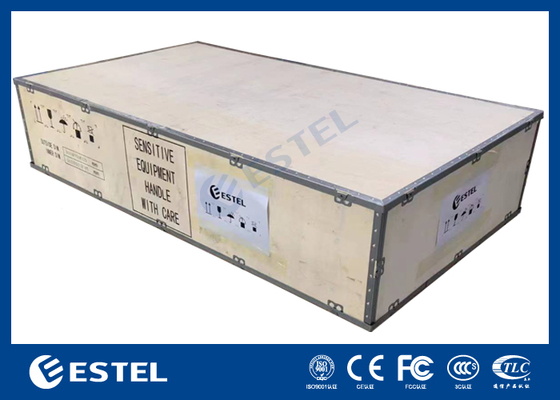

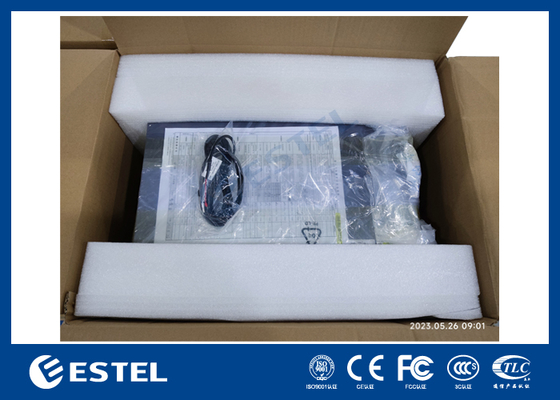

ระบบจ่ายไฟโทรคมนาคม DC ของ ESTEL ประกอบด้วยโมดูลวงจรเรียงกระแสโทรคมนาคม, ตัวควบคุม, ฟิวส์วงจร, ซึ่งให้การจ่ายไฟ DC คุณภาพสูงและการควบคุมสำหรับอุปกรณ์โทรคมนาคม อุปกรณ์นี้ติดตั้งตัวควบคุมอัจฉริยะ ซึ่งสามารถรับรู้การตรวจสอบและควบคุมระบบจ่ายไฟและระบบสิ่งแวดล้อมจากระยะไกล ผ่านอินเทอร์เฟซอินพุต/เอาต์พุตแบบแห้ง DI/DO ระบบจ่ายไฟโทรคมนาคม DC ของ ESTEL สามารถปรับแต่งและปรับขนาดได้ พร้อมตัวเลือกเพิ่มเติมของโมดูลวงจรเรียงกระแสประสิทธิภาพสูง, เบรกเกอร์วงจร, ฟิวส์ และเบรกเกอร์วงจรอัจฉริยะ ESTEL ยังให้บรรจุภัณฑ์ที่ดีและแข็งแกร่งสำหรับผลิตภัณฑ์ระบบจ่ายไฟทั้งหมด ทำให้ลูกค้าทุกคนได้รับผลิตภัณฑ์คุณภาพสูงและส่งมอบได้ดี
2. คุณสมบัติของระบบจ่ายไฟ DC โทรคมนาคม 9kW
- ระบบวงจรเรียงกระแสไฟ DC ของ ESTEL ประกอบด้วยสิ่งต่อไปนี้:
- โมดูลวงจรเรียงกระแส: 3 ชิ้น
- ฟิวส์โหลด:
- LVD: 1*63A+7*32A
- โมดูลควบคุมการตรวจสอบ*1
- พอร์ตสื่อสาร SNMP
3. บทนำเกี่ยวกับระบบจ่ายไฟ

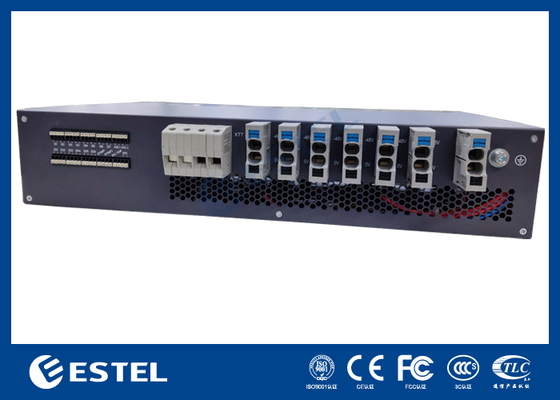

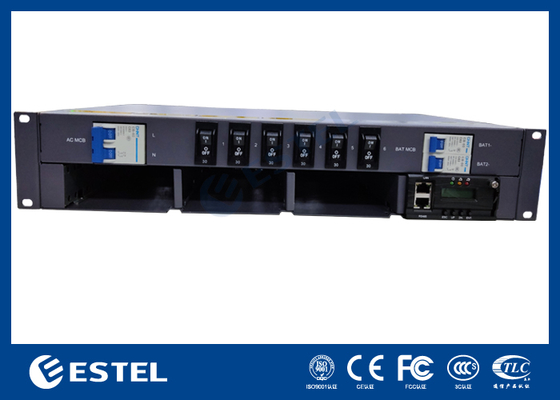

ระบบจ่ายไฟแบบแร็คย่อย 18kW ของ ESTEL ได้รับการออกแบบด้วยการออกแบบที่กะทัดรัดความสูง 5U เพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งผ่านไฟเบอร์และไมโครเวฟ, อุปกรณ์เข้าถึง, สวิตช์ กำลังไฟสูงสุดของระบบคือ 9KW พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้าด้วย MCB และบัสบาร์
ความกว้างมาตรฐาน 19 นิ้ว ซึ่งมีข้อดีคือการใช้งานที่หลากหลาย
การออกแบบที่กะทัดรัดความสูง 5U สามารถประหยัดพื้นที่และค่าติดตั้งได้
การใช้งานด้านหน้าและการเข้าถึงสายเคเบิล การบำรุงรักษาที่ดูดีและปลอดภัย
การจัดการแบตเตอรี่ที่สมบูรณ์แบบ ยืดอายุการใช้งานของแบตเตอรี่ได้ดี ให้พอร์ตการสื่อสารต่างๆ, RS485, พอร์ตอินเทอร์เน็ต, หน้าสัมผัสแบบแห้ง ฯลฯ
ซึ่งช่วยให้การเชื่อมต่อเครือข่ายและการตรวจสอบระยะไกลมีความยืดหยุ่น
วงจรเรียงกระแสและตัวควบคุมสามารถเสียบได้ขณะทำงาน บำรุงรักษาออนไลน์ได้ง่ายและรวดเร็ว
ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac) ตารางกำลังไฟสามารถปรับได้
4. รายละเอียดโดยย่อของวงจรเรียงกระแส -48VDC 9KW
| แหล่งกำเนิดสินค้า: เซินเจิ้น, จีน (แผ่นดินใหญ่) |
220/380VAC สามเฟส
|
| ชื่อแบรนด์: ESTEL | แรงดันไฟฟ้าขาออก:
-43~-58VDC, ค่าพิกัด: -53.5VDC
|
| หมายเลขรุ่น: ET48150-003 | กำลังไฟขาออกของโมดูลวงจรเรียงกระแส: 9KW |
| ชื่อผลิตภัณฑ์: อุปกรณ์จ่ายไฟอุตสาหกรรม | ความถี่อินพุต 45~65Hz, ค่าพิกัด: 50Hz/60Hz |
| การรับรอง | ISO9001, CE, 3C, FCC, TLC |
| การใช้งาน: อุปกรณ์อุตสาหกรรม | ตัวประกอบกำลังไฟ: >0.96, >0.97 |
5. ไดอะแกรมระบบสำรองโทรคมนาคม
6. การประยุกต์ใช้ระบบจ่ายไฟ
(1) การเข้าถึงแบบบูรณาการ
(2) ระบบกระจายและขยายภายในอาคาร
(3) สถานีมือถือและระบบครอบคลุมส่วนขยาย
(4) WLAN
(5) สถานีภาคพื้นดินสำหรับการสื่อสารผ่านดาวเทียมและสถานีสื่อสารไมโครเวฟ
(6) ห้องกระจายกระแสไฟอ่อน
(7) ระบบจ่ายไฟสำรอง AC/DC อื่นๆ
-
