เครื่องปรับระบบพลังงานโทรคมนาคมกลางแจ้ง 30U ตู้กลางแจ้งที่มี 9kW ถึง 18kW ระบบพลังงานโทรคมนาคม DC ที่ปรับขนาด
รายละเอียดสินค้า
เครื่องปรับระบบพลังงานโทรคมนาคมกลางแจ้ง เครื่องปรับระบบพลังงานโทรคมนาคมแบบปรับขนาดระบบพลังงาน DC 18kW
,Scalable Telecom DC Power System
,18kW Outdoor Cabinet Telecom Power
วงจรเรียงกระแสระบบไฟฟ้าโทรคมนาคมกลางแจ้งตู้กลางแจ้ง 30U พร้อมระบบไฟฟ้า DC โทรคมนาคมที่ปรับขนาดได้ 9kW ถึง 18kW
1. บทนำ

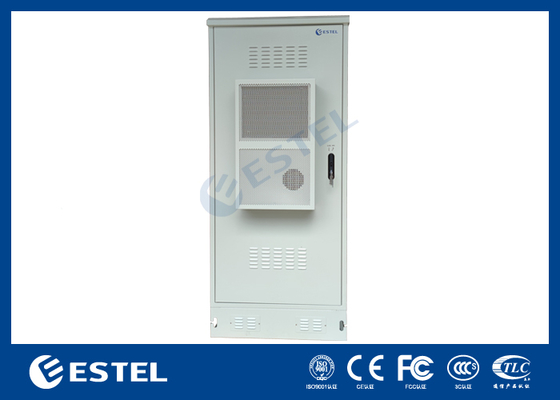

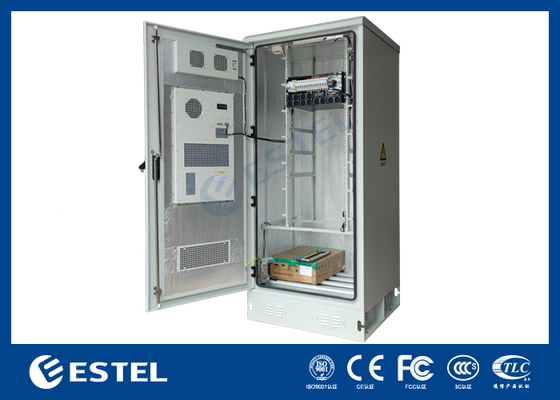

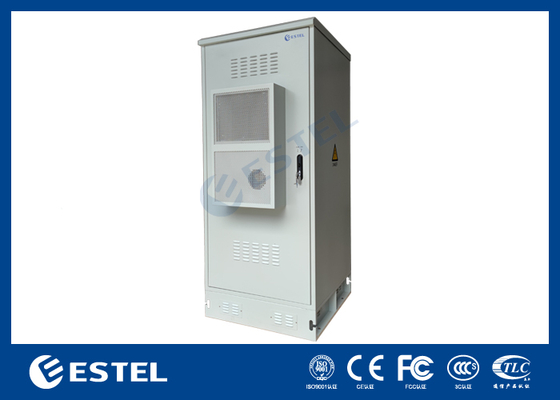

ET7575205A-9kW เป็นตู้กลางแจ้งขนาด 30U ซึ่งสามารถปกป้องอุปกรณ์ของลูกค้าจากความเสียหายและสภาพอากาศที่รุนแรง โดยให้แหล่งจ่ายไฟ DC ที่เสถียรและมีคุณภาพสูงสำหรับอุปกรณ์ IT โทรคมนาคม ตู้นี้เป็นทางออกที่ดีสำหรับการเชื่อมต่อทางกายภาพของภายนอกอาคารอุปกรณ์โทรคมนาคมที่ต้องการแหล่งจ่ายไฟ DC มีการติดตั้งหน่วยตรวจสอบสภาพแวดล้อม ซึ่งให้การตรวจสอบพารามิเตอร์พลังงานและพารามิเตอร์สภาพแวดล้อมแบบเรียลไทม์ และแจ้งเตือนผู้ใช้และการแจ้งเตือนระยะไกล
2. การใช้งาน
ตู้โทรคมนาคมกลางแจ้งนี้ใช้กันอย่างแพร่หลายในไซต์โทรคมนาคมเคลื่อนที่ของผู้ให้บริการโทรคมนาคม ที่พักพิงขนาดเล็กกลางแจ้ง ตู้ควบคุมไฟฟ้าทางรถไฟ สถานีฐานการสื่อสาร สถานีตรวจจับอากาศกลางแจ้ง ตู้ควบคุมพลังงานแสงอาทิตย์ ฯลฯ
3. คุณสมบัติของคณะรัฐมนตรี
- เกรดการป้องกันสูง: IP55
- ความสามารถในการป้องกันการโจรกรรมที่แข็งแกร่ง ประตูแบบฝัง บานพับด้านใน ล็อคสามจุด รองรับกุญแจเพิ่มเติม
- ติดตั้งระบบทำความเย็นที่ประตูตู้ สะดวกในการบำรุงรักษา ทำความสะอาด และเปลี่ยนใหม่
- สนับสนุนการจัดการระยะไกล ปรับปรุงความปลอดภัย และลดต้นทุนการดำเนินงานของลูกค้า
4. คุณสมบัติระบบไฟฟ้ากระแสสลับ

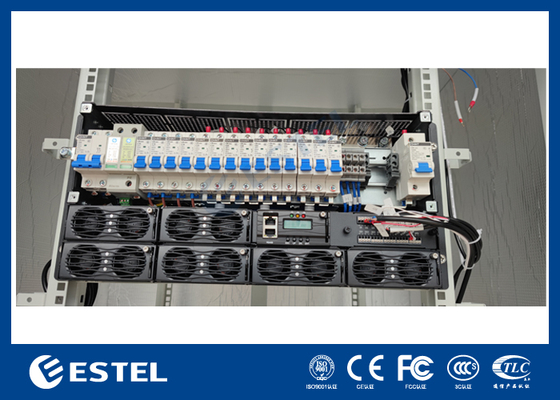

- ความจุของระบบไฟฟ้า: 9kW, โมดูลตัวเรียงกระแส 3 ตัว + โมดูลตรวจสอบ 1 ตัว (ปรับขนาดได้ ความจุสูงสุด 18kW)
- ความสูงของระบบไฟฟ้า: ความสูงของยูนิตชั้นวาง 5 ชั้น;

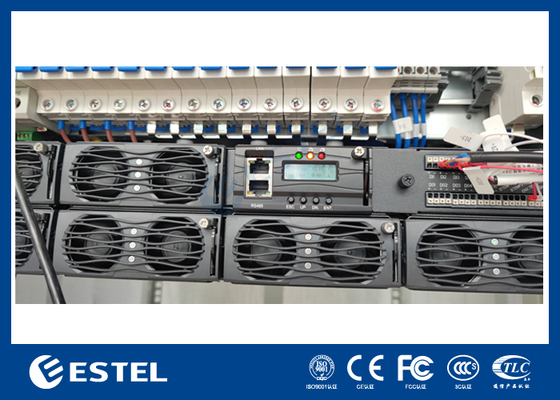

- ข้อมูลจำเพาะของโมดูลวงจรเรียงกระแส: 3kW;
- โมดูลการตรวจสอบ: รองรับ SNMP;

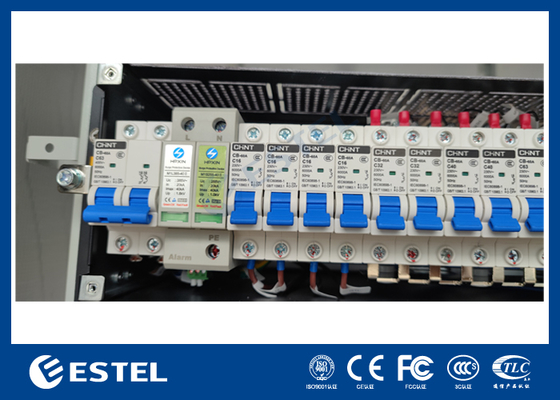

- การกระจายพลังงาน:
- LVD1: 2x80A, 2x63A;
- เลเวล 2: 1x63A, 4x32A, 2x16A;
5. คุณสมบัติระบบทำความเย็น
เครื่องปรับอากาศหรือพัดลมแบบติดประตู ขึ้นอยู่กับกำลังการกระจายความร้อนและงบประมาณของอุปกรณ์ของลูกค้า
6. พารามิเตอร์ทางเทคนิค
| การกำหนดค่า | รายการ | พารามิเตอร์ทางเทคนิค |
| ตู้ | แบบอย่าง | ET7575205A-30U (5U/9kW) |
| ระดับการป้องกัน | IP55 | |
| มิติภายนอก | สูงxกว้างxลึก = 2050x750×750 มม. (สามารถปรับแต่งได้) | |
| มิติภายใน | 19 นิ้ว 30U | |
| วัสดุ | เหล็กกัลวาไนซ์ หนา 1.2 มม. ผนังชั้นเดียว | |
| ความหนาของชิ้นส่วนลูกปืน : 2.0 มม | ||
| ฉนวนกันความร้อน | พีอีเอฟ 20มม | |
| การเคลือบผิว | เคลือบผงโพลีเอสเตอร์ | |
| สี | RAL7035 | |
| ล็อค | ระบบล็อคสามจุดป้องกันการโจรกรรม | |
| บานพับ | บานพับด้านใน | |
| ตัวเลือกการติดตั้ง | ติดพื้น | |
| การกำหนดเส้นทางสายเคเบิล | สายเข้าและออกจากด้านล่างของตู้ | |
| การซ่อมบำรุง | ประตูหน้าหนึ่งประตูและประตูด้านหลังหนึ่งประตู | |
| ระบบทำความเย็น | เครื่องปรับอากาศ | ไม่จำเป็น |
| พัดลม | พัดลม 2 ชิ้นพร้อมตัวควบคุมพัดลมหนึ่งตัว | |
| แรงดันไฟฟ้าขาเข้า | ไฟ AC220V 60Hz | |
| เซ็นเซอร์ประตู | เซ็นเซอร์ประตู | ใช่ |
| เซ็นเซอร์อุณหภูมิ | เซ็นเซอร์อุณหภูมิ | ใช่ |
| ระบบวงจรเรียงกระแส | ระบบวงจรเรียงกระแส |
ตัวยึดชั้นวางขนาด 9kW ขนาด 19 นิ้ว, ระบบวงจรเรียงกระแส 5U (ปรับขนาดได้ ความจุสูงสุด 18kW) |
|
โมดูลวงจรเรียงกระแส 3 ชิ้น 3kW (โมดูลวงจรเรียงกระแส 3kW สูงสุด 6 ชิ้น) |
||
| โมดูลควบคุมการตรวจสอบ พอร์ตการสื่อสาร SNMP | ||
| การกระจายพลังงาน: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| หลอดไฟ LED | หลอดไฟ LED ให้แสงสว่างแบบมีสวิตช์ แรงดันไฟฟ้า: AC220V, 60Hz. | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40°C ~+55°C (+รังสีดวงอาทิตย์) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |
| ความชื้นในการทำงาน | 5%~95%(ไม่มีการควบแน่น) | |
| ระดับความสูงในการทำงาน | 0~4000 เมตร | |
-
