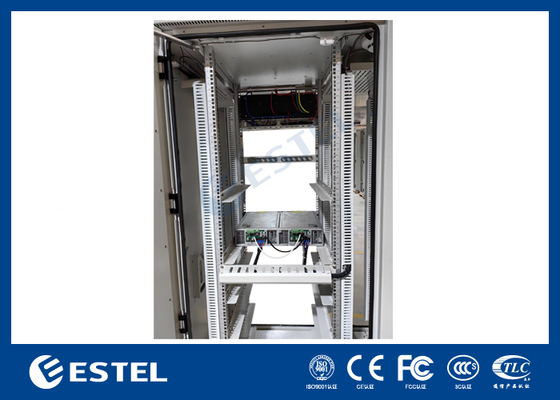

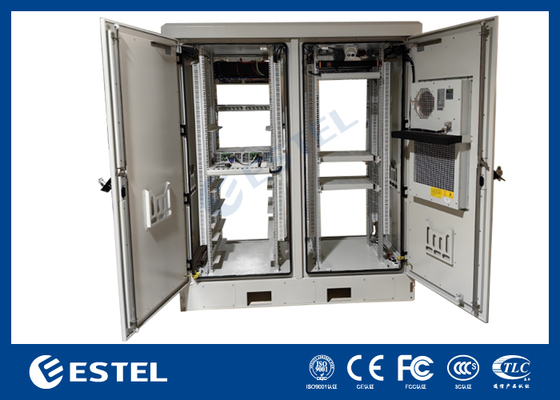

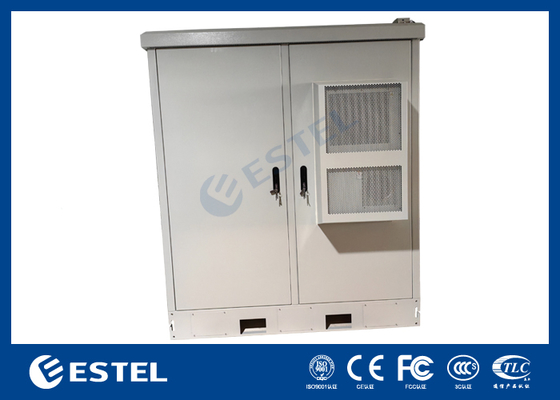

ระบบพลังงานโทรคมนาคมภายนอกอาคารพร้อมตู้แบบบูรณาการและตู้แบตเตอรี่บริสุทธิ์เพื่อประสิทธิภาพในสภาพแวดล้อมที่รุนแรง
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
Shenzhen, China (Mainland)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC, TLC
หมายเลขรุ่น:
20209M-0002
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
358-2143 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T, Western Union
ความสามารถในการจัดหา:
20,000 sets per month
สรุปผลิตภัณฑ์
1 ตู้แบบบูรณาการ + 1 ตู้แบตเตอรี่ล้วน ข้อมูลพื้นฐานของตู้เดียว หมายเลขซีเรียล รายการ พารามิเตอร์ ขนาดภายนอกตู้ 1600 มม. (กว้าง) * 1600 มม. (ลึก) * 2200 มม. (สูง) (ไม่รวมขอบและส่วนที่ยื่นออกมาด้านหน้าและด้านข้าง) เปลือกโลหะชั้นเดียว เหมาะสำหรับสภาพแวดล้อมภายนอกอาคาร ความสูงฐาน 150 มม. น้ำหนัก / วัสดุ...
รายละเอียดสินค้า
เน้น:
ระบบพลังงานโทรคมนาคมภายนอกอาคารพร้อมตู้
,ระบบพลังงานโทรคมนาคมพร้อมแบตเตอรี่บริสุทธิ์
,ตู้พลังงานโทรคมนาคมสำหรับสภาพแวดล้อมที่รุนแรง
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
รายละเอียดสินค้า
1 ตู้แบบบูรณาการ + 1 ตู้แบตเตอรี่ล้วน
ข้อมูลพื้นฐานของตู้เดียว
| หมายเลขซีเรียล | รายการ | พารามิเตอร์ |
|
|
ขนาดภายนอกตู้ |
1600 มม. (กว้าง) * 1600 มม. (ลึก) * 2200 มม. (สูง) (ไม่รวมขอบและส่วนที่ยื่นออกมาด้านหน้าและด้านข้าง) เปลือกโลหะชั้นเดียว เหมาะสำหรับสภาพแวดล้อมภายนอกอาคาร |
|
|
ความสูงฐาน | 150 มม. |
|
|
น้ำหนัก | / |
|
|
วัสดุตู้ | แผ่นสังกะสีเคลือบสังกะสีแบบจุ่มร้อน 1.5 มม. + PEF 20 มม. |
|
|
สีเคลือบตู้ | RAL7035 |
|
|
ระดับการป้องกัน | IP55 |
|
|
รูปแบบการจัดส่ง | จัดส่งแบบบรรจุเต็มรูปแบบ (กล่องไม้) |
|
|
การติดตั้ง | การติดตั้งบนพื้น |
1 ตู้แบบบูรณาการ
| หมายเลขซีเรียล | ชื่อชิ้นส่วน | ข้อมูลจำเพาะ | ปริมาณ | หน่วย | หมายเหตุ |
|
|
ฐาน | 1600*1600*150 มม. | 1 | ชิ้น | |
|
|
ประตูตู้ | ประตูหน้าและหลัง | 4 | ชิ้น | |
|
|
พื้นที่ภายใน | ชั้นวาง 19 นิ้ว 4*42 U | 1 | ชิ้น | |
|
|
การระบายความร้อน | เครื่องปรับอากาศ DC 1500W | 2 | ชิ้น | ติดตั้งที่ประตูหน้าหนึ่งบานและติดตั้งที่ประตูหลังอีกหนึ่งบาน |
|
|
พัดลมฉุกเฉิน | -48VDC, พัดลม 4 12038, ป้องกัน IP55, พร้อมเทอร์โมสตัท | 1 | ชิ้น | |
|
|
ล็อค | ล็อคเชื่อมโยงป้องกันการโจรกรรมแบบสามจุด (A7121-A112) | 4 | ชิ้น | |
|
|
โฟลเดอร์เอกสาร | สำหรับใส่โฟลเดอร์ A4 | 2 | ชิ้น | |
|
|
บัสบาร์ทองแดงกราวด์ | พื้นที่หน้าตัด 60 มม.², พร้อมสกรู M6 6 ตัว + สกรู M8 3 ตัว | 1 | ชิ้น | |
|
|
ไฟ LED | -48VDC, ไฟ LED + สวิตช์ | 4 | ชิ้น | |
|
|
แหล่งจ่ายไฟ | โฟโตโวลตาอิก 60kW + เครื่องเรียงกระแส 24KW | 1 | ชิ้น | |
|
|
แบตเตอรี่ | LFELI-48200, -48V 200Ah | 12 | ชิ้น | |
|
|
อินเวอร์เตอร์ | 4KW, 1U | 1 | ชิ้น | |
|
|
FSU | PM5000, รวมถึงเซ็นเซอร์ประตู, เซ็นเซอร์ควัน, เซ็นเซอร์น้ำ, เซ็นเซอร์อุณหภูมิและความชื้น | 1 | ชุด | |
|
|
ช่องใส่สายเคเบิล | ใช้สำหรับช่องเข้าและออกของสายเคเบิล | 16 | ชิ้น | ตั้งอยู่ที่ด้านล่างของตู้ |
|
|
แผ่นปิดผนึกฐาน | แผ่นปิดผนึกฐานและสกรูยึด | 1 | ชุด | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
ซีเมนต์ปิดผนึก | ใช้สำหรับปิดผนึกช่องเข้าและออกของสายเคเบิล | 1 | ชิ้น | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
สลักเกลียวขยาย | M12*120 SUS304 | 8 | ชิ้น | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
อุณหภูมิในการทำงาน | -5 ถึง 55°C | |||
|
|
ความชื้นในการทำงาน | 5%~95% | |||
|
|
ระดับความสูง | ระดับความสูงของทราย/หินทรายสูงสุด 3000 ม. |
1 ตู้แบตเตอรี่รายการการกำหนดค่า
| หมายเลขซีเรียล | ชื่อชิ้นส่วน | ข้อมูลจำเพาะ | ปริมาณ | หน่วย | หมายเหตุ |
|
|
ฐาน | 1600*1600*150 มม. | 1 | ชิ้น | |
|
|
ประตูตู้ | ประตูหน้าและหลัง | 4 | ชิ้น | |
|
|
พื้นที่ภายใน | ชั้นวาง 19 นิ้ว 4*42 U | 1 | ชิ้น | |
|
|
การระบายความร้อน | เครื่องปรับอากาศ DC 1500W | 2 | ชิ้น | ติดตั้งที่ประตูหน้าหนึ่งบานและติดตั้งที่ประตูหลังอีกหนึ่งบาน |
|
|
พัดลมฉุกเฉิน | -48VDC, พัดลม 4 12038, ป้องกัน IP55, พร้อมเทอร์โมสตัท | 1 | ชิ้น | |
|
|
ล็อค | ล็อคเชื่อมโยงป้องกันการโจรกรรมแบบสามจุด (A7121-A112 | 4 | ชิ้น | |
|
|
โฟลเดอร์เอกสาร | สำหรับใส่โฟลเดอร์ A4 | 2 | ชิ้น | |
|
|
บัสบาร์ทองแดงกราวด์ | พื้นที่หน้าตัด 60 มม.², พร้อมสกรู M6 6 ตัว + สกรู M8 3 ตัว | 1 | ชิ้น | |
|
|
ไฟ LED | -48VDC, ไฟ LED + สวิตช์ | 4 | ชิ้น | |
|
|
แบตเตอรี่ | LFELI-48200, -48V 200Ah | ยี่สิบสี่ | ชิ้น | |
|
|
ช่องใส่สายเคเบิล | ต่อมสายเคเบิลที่ได้รับการรับรอง IEC 60529 สำหรับช่องเข้าและออกของตู้ | 16 | ชิ้น | ตั้งอยู่ที่ด้านล่างของตู้ |
|
|
แผ่นปิดผนึกฐาน | แผ่นปิดผนึกฐานและสกรูยึด | 1 | ชุด | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
ซีเมนต์ปิดผนึก | ใช้สำหรับปิดผนึกช่องเข้าและออกของสายเคเบิล | 1 | ชิ้น | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
สลักเกลียวขยาย | M12*120 SUS304 | 8 | ชิ้น | อุปกรณ์เสริมบรรจุภัณฑ์ |
|
|
อุณหภูมิในการทำงาน | -5 ถึง 55°C | |||
|
|
ความชื้นในการทำงาน | 5%~95% | |||
|
|
ระดับความสูง | ระดับความสูงของทราย/หินทรายสูงสุด 3000 ม. |
- บทนำเกี่ยวกับแหล่งจ่ายไฟ
| รุ่นผลิตภัณฑ์ ET481000-M7E6X | โฟโตโวลตาอิก 60 kW + เครื่องเรียงกระแส 24KW | |
| ระบบ | ขนาด | / |
| น้ำหนัก | / | |
| วิธีการระบายความร้อน | เครื่องปรับอากาศ DC | |
| การติดตั้ง | ติดตั้งแร็ค 19 นิ้ว | |
| วิธีการเดินสาย | เข้าด้านล่างและออกด้านบน | |
| วิธีการบำรุงรักษา | การบำรุงรักษาด้านหน้า รองรับการสลับเปลี่ยน | |
| ระดับการป้องกัน | IP20 | |
| การกระจายพลังงาน AC | อินพุต | สามเฟส 380Vac, เข้ากันได้กับเฟสเดียว 220Vac |
| เบรกเกอร์วงจรขาเข้า | 1×63A/3P | |
| ความถี่ | 45~65Hz, ค่าพิกัด: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| แบตเตอรี่ | ประเภทและข้อมูลจำเพาะของแบตเตอรี่ | แบตเตอรี่ลิเธียม, 48V/200Ah |
| ชุดแบตเตอรี่ | 36 ชิ้น, 6× (6× 48V/200Ah) | |
| อายุการใช้งานแบตเตอรี่เล็กน้อย | 55.3h@โหลด 5KW@ความลึกของการคายประจุ 80% | |
| อายุการใช้งานแบตเตอรี่สูงสุด | 69.1h@โหลด 5KW@ความลึกของการคายประจุ 100% | |
| การกระจายพลังงาน DC | เอาต์พุต | -43~-58VDC, เอาต์พุตพิกัด: -53.5VDC |
| ความจุสูงสุด | โฟโตโวลตาอิก 60kW (3kW*20) + เครื่องเรียงกระแส 24kW (4kW*6) (ความจุสุดท้ายได้รับการออกแบบสำหรับ 1000A) | |
| ฟิวส์แบตเตอรี่ | 6×250A | |
| เบรกเกอร์วงจรโหลด | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (อินเวอร์เตอร์) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| โมดูลเครื่องเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC～300VAC, ค่าพิกัด: 220VAC |
| ประสิทธิภาพ | ≥96.6% | |
| กำลังไฟขาออกพิกัด | 4000W (176ac～300Vac) | |
| อุณหภูมิในการทำงาน | -40℃~+75℃(น้อยกว่า 50℃ ที่เอาต์พุตโหลดเต็ม) | |
| ขนาด | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/สูง) | |
| น้ำหนัก | ≤2.1 กก. | |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ | |
| ตัวประกอบกำลัง | ≥0.99 @220Vac โหลด 20-100% | |
| การกระจายพลังงานอินพุตโฟโตโวลตาอิก | อินพุต | 120Vdc ~ 420Vdc, ค่าพิกัด: 340Vdc |
| เบรกเกอร์วงจรขาเข้า | 20 × 25A/2P | |
| DC input SPD | 20 × (20kA/40kA, 8/20μs) | |
| Sแผงโซลาร์เซลล์ | กำลังไฟบอร์ดเดียว | 580W |
| ปริมาณทั้งหมด | 108 ชิ้น @ 18 × (6 × 580W, 6 สตริง) | |
| Pโมดูลโฟโตโวลตาอิก | แรงดันไฟฟ้าขาเข้า | 120Vdc ~ 425Vdc, ค่าพิกัด: 340Vdc |
| ประสิทธิภาพ | 96% | |
| กำลังไฟขาออกพิกัด | 3000W | |
| อุณหภูมิในการทำงาน | -40℃~+75℃ (น้อยกว่า 50℃ ที่เอาต์พุตโหลดเต็ม) | |
| ขนาด | 106.4 มม.(กว้าง)×285 มม.(ลึก)×41.5 มม.(1U/สูง) | |
| น้ำหนัก | ≤2 กก. | |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ | |
| ความแม่นยำ MPPT | ≥0.99 | |
| โมดูลอินเวอร์เตอร์ | แรงดันไฟฟ้าขาเข้า | 42Vdc ~ 58Vdc, ค่าพิกัด: 53.5Vdc |
| ประสิทธิภาพ | ≥9 3%@53.5V Input | |
| กำลังไฟขาออกพิกัด | 2000VA /2000W @เอาต์พุต 220Vac | |
| กระแสไฟขาออก | พิกัด 9.09A (RMS) / สูงสุด 15A (RMS) | |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ | |
| แร็คย่อยอินเวอร์เตอร์ และการกระจายพลังงานขาออก | ขนาด | 482.6(กว้าง)*350.6(ลึก)*1U(สูง) |
| ความจุสูงสุด | 6KW (3* 2KW) | |
| แรงดันไฟฟ้าขาออกพิกัด | เล็กน้อย 220Vac | |
| เบรกเกอร์วงจรโหลด | 1*32A/2P | |
|
การตรวจสอบพลังงาน (MC2900) |
อินพุตสัญญาณ | AI 3 ทาง (เซ็นเซอร์อุณหภูมิแบตเตอรี่ 2 ตัว, เซ็นเซอร์อุณหภูมิแวดล้อม 1 ตัว), DI 8 ทาง |
| เอาต์พุตสัญญาณเตือน | เอาต์พุตหน้าสัมผัสแห้ง 8 ทาง | |
| พอร์ตการสื่อสาร | USB, RS485, SNMP | |
| โหมดการแสดงผล | LCD | |
| Environment | อุณหภูมิในการทำงาน | -40℃~+75℃(น้อยกว่า 50℃ ที่เอาต์พุตโหลดเต็ม) |
| อุณหภูมิในการจัดเก็บ | -40℃~+70℃ | |
| ความชื้นในการทำงาน | 5%~95% | |
| ระดับความสูง | 0~3000 ม. (เมื่อระดับความสูงอยู่ระหว่าง 3000 ม. ถึง 4000 ม. อุณหภูมิในการทำงานสูงสุดจะลดลง 1°C ทุกๆ ความสูงเพิ่มขึ้น 200 ม.) | |
