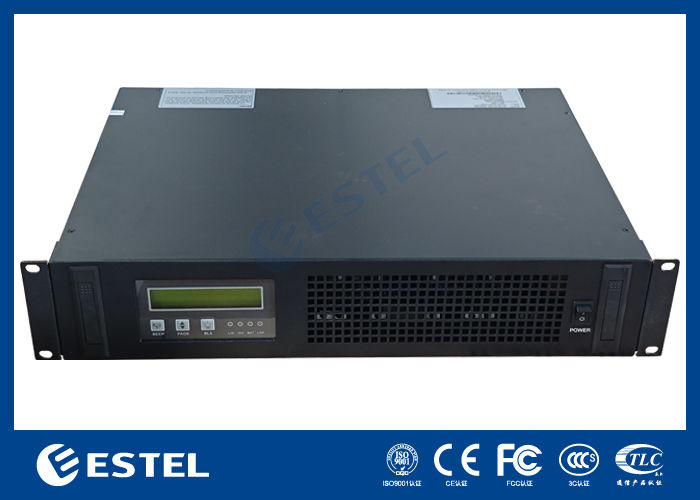

อินเวอร์เตอร์ไฟฟ้า DC48 2KVA 120V 60HZ สําหรับระบบพลังงานและการสื่อสาร
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
Shenzhen, China (Mainland)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC, TLC
หมายเลขรุ่น:
EU-RLIS120K-2000VAN
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
358-2143 usd
เงื่อนไขการชำระเงิน:
L/C, D/A, D/P, T/T, Western Union
ความสามารถในการจัดหา:
20,000 sets per month
สรุปผลิตภัณฑ์
แหล่งจ่ายไฟอินเวอร์เตอร์ 1. ข้อมูลจำเพาะของแหล่งจ่ายไฟอินเวอร์เตอร์ QST048/020C-J2A อินพุต DC แรงดันไฟฟ้าอินพุตพิกัด (Vdc) -48 กระแสไฟฟ้าอินพุตพิกัด (A) 38 ช่วงแรงดันไฟฟ้า DC อินพุตที่อนุญาต แรงดันใช้งาน -40v ~ -58.8v แรงดันไฟฟ้าเริ่มต้น -42v ~ -57v อินพุตบายพาส AC แรงดันไฟฟ้าบายพาสที่อนุญาต (Vac) ...
รายละเอียดสินค้า
เน้น:
พลังงานพลังงานอินเวอร์เตอร์แบบ 48V DC
,ระบบพลังงานโทรคมนาคม 2KVA
,อินเวอร์เตอร์สื่อสาร 120 วอล 60 Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
รายละเอียดสินค้า
แหล่งจ่ายไฟอินเวอร์เตอร์
1. ข้อมูลจำเพาะของแหล่งจ่ายไฟอินเวอร์เตอร์
| QST048/020C-J2A | ||
| อินพุต DC | แรงดันไฟฟ้าอินพุตพิกัด (Vdc) | -48 |
| กระแสไฟฟ้าอินพุตพิกัด (A) | 38 | |
| ช่วงแรงดันไฟฟ้า DC อินพุตที่อนุญาต |
แรงดันใช้งาน -40v ~ -58.8v แรงดันไฟฟ้าเริ่มต้น -42v ~ -57v |
|
| อินพุตบายพาส AC | แรงดันไฟฟ้าบายพาสที่อนุญาต (Vac) | 120±20% |
| กระแสไฟฟ้าอินพุตพิกัด (A) | 13.3 | |
| เวลาแปลงบายพาส (ms) | ≤10ms | |
| เอาต์พุต AC | ความจุพิกัด (VA) | 2000 |
| กำลังไฟเอาต์พุตพิกัด (W) | 1600 | |
| แรงดันไฟฟ้าและความถี่เอาต์พุตพิกัด | 120Vac,60Hz | |
| กระแสไฟเอาต์พุตพิกัด (A) | 13.3 | |
| ความแม่นยำของแรงดันไฟฟ้าเอาต์พุต (A) | 120±3% | |
| ความแม่นยำของความถี่เอาต์พุต (Hz) | 60±0.1% | |
| อัตราการบิดเบือนของรูปคลื่น (THD) | ≤3% (โหลดเชิงเส้น) | |
| การตอบสนองแบบไดนามิก | 10% (โหลด 25% ←→100%) | |
| ตัวประกอบกำลังไฟฟ้า (PF) | 0.8 | |
| ความสามารถในการโอเวอร์โหลด | ≥100%~125%, 10 นาที; 125%~150%, 15 วินาที; 150%, ปิดทันที | |
| ประสิทธิภาพของอินเวอร์เตอร์ | ≥85% (โหลดความต้านทาน 80%) | |
|
อินเวอร์เตอร์ เวลาแปลง (ms) |
≤4ms | |
| สภาพแวดล้อมการทำงาน | ความแข็งแรงของฉนวน (อินพุตและเอาต์พุต) | 1500Vac, 1 นาที |
| เสียงรบกวน (1 เมตร) | ≤65dB | |
| อุณหภูมิแวดล้อม | -5℃~+40℃ | |
| ความชื้น | 0~90%, ไม่มีการควบแน่น | |
| ระดับความสูงในการใช้งาน (m) | ≤1000 | |
| ขนาดทางกล | แร็คมาตรฐาน | 19 นิ้ว 2U Rack Mount |
| น้ำหนัก (กก.) | 8 | |
| ฟังก์ชันป้องกัน | การป้องกันแรงดันไฟฟ้าอินพุตต่ำ, การป้องกันแรงดันไฟฟ้าอินพุตเกิน; การป้องกันการโอเวอร์โหลดเอาต์พุต, การป้องกันไฟฟ้าลัดวงจรเอาต์พุต | |
2. แผนภาพหลักการทำงานของแหล่งจ่ายไฟอินเวอร์เตอร์
3. ขนาดลักษณะภายนอก

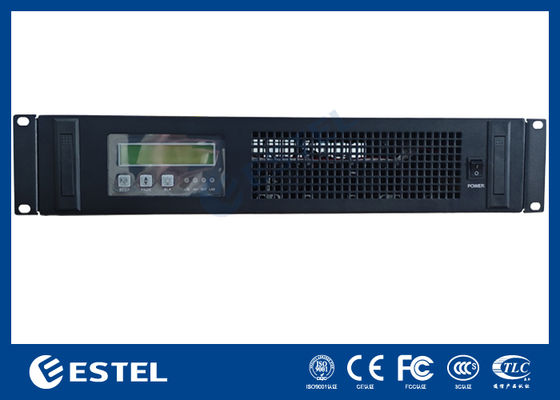

19 นิ้ว 2U Rack Mount มุมมองด้านหน้าและด้านหลัง
| ชื่อพอร์ต | คำอธิบายฟังก์ชัน | หมายเหตุ | |
| DC input + | อินพุตแบตเตอรี่ + | อินพุตโมดูล DC เป็นบวก | |
| DC input - | อินพุตแบตเตอรี่ - | อินพุตโมดูล DC เป็นลบ | |
| AC output l | AC output l | สายเอาต์พุต | |
| AC output n | AC output n | สายศูนย์เอาต์พุต | |
|
AC input
|
L | AC input l | สายไฟ |
| N | AC input n | สายศูนย์อินพุต | |
| E | กราวด์ | สายดิน | |
|
หน้าสัมผัสแบบแห้ง |
ไฟดับ | สองจุดเชื่อมต่อเมื่อเกิดข้อผิดพลาด | |
| ข้อผิดพลาด DC | สองจุดเชื่อมต่อเมื่อเกิดข้อผิดพลาด | ||
| ข้อผิดพลาดอินเวอร์เตอร์ | สองจุดเชื่อมต่อเมื่อเกิดข้อผิดพลาด | ||
|
อินเทอร์เฟซการสื่อสาร |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| สวิตช์ DIP |
การเลือกโหมด: หมายเลข 1, "1" หน่วยหลัก AC; "0" คือแหล่งจ่ายไฟ DC ช่วงที่อยู่ bo-b3(2-5) อยู่ในช่วง 00 ถึง 15 โดยต่ำสุดคือ 0 และสูงสุดคือ 15 คุณสามารถตั้งค่า 15 ที่อยู่ |
หลังจากใช้งานสวิตช์หมุน เพื่อรีสตาร์ทแหล่งจ่ายไฟเพื่อให้มีผล สวิตช์ DIP ไปด้านหมายเลขคือ 1 ไปด้านไม่มีคือ 0 (0000-1111) |
|
