ระบบวงจรเรียงกระแสโทรคมนาคมแบบ 5U Subrack ขนาด 4-12kW และระบบไฟ DC สำหรับงานอุตสาหกรรม

คุณสมบัติพื้นฐาน
สถานที่กำเนิด: China
ชื่อแบรนด์: ESTEL Embedded Power System
การรับรอง: CE UL FCC
หมายเลขรุ่น: ET48200-003
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD50-USD500
เงื่อนไขการชำระเงิน: T/T, Western Union
ความสามารถในการจัดหา: 5,000
แท็ก

โมดูลวงจรเรียงกระแสโทรคมนาคม

ระบบวงจรเรียงกระแส dc

วงจรเรียงกระแสแบบติดตั้งบนชั้นวาง
สรุปผลิตภัณฑ์
ระบบไฟ DC แบบฝัง 4-12kW 5U Subrack สีขาวหรือสีดำเพื่อประสิทธิภาพในการใช้งาน ET48200-003 บทนำ แหล่งจ่ายไฟแบบ 5U Sub-rack, การออกแบบขนาดกะทัดรัดความสูง 5U เพื่อตอบสนองความต้องการของแอปพลิเคชันที่สำคัญของไฟเบอร์และการส่งสัญญาณไมโครเวฟ, อุปกรณ์เข้าถึง, สวิตช์ ระบบมีกระแสไฟสูงสุด 200A พร้อม MCB AC/แบตเตอ...

รายละเอียดสินค้า

เน้น:

ระบบจ่ายไฟ DC แบบ 5U subrack

,

แหล่งจ่ายไฟสำหรับอุตสาหกรรมขนาด 4-12kW

,

ระบบจ่ายไฟ DC ET48200-003
Housing: Metal (AL5052, SPCC)
Efficiency: 90%
Output Rated Current: 20A
Usage: Automobile
Operating Temperature: -10°C To 60°C
Install: Pad Mount
Battery Input: 100A*2
Warranty: 1 Years
Integrated Accessories: PDU, EMS,sensors for optional
Material: High quality galvanized steel plate
Grounding Protection: copper bar
Input Capacity: 1×63A/2P
Full Capacity: 23.2KW
Ip Level: IP21
Certificates: CE
Storage Temperature: -40°C to +85°C
รายละเอียดสินค้า

ระบบไฟ DC แบบฝัง 4-12kW 5U Subrack สีขาวหรือสีดำเพื่อประสิทธิภาพในการใช้งาน ET48200-003







บทนำ



แหล่งจ่ายไฟแบบ 5U Sub-rack, การออกแบบขนาดกะทัดรัดความสูง 5U เพื่อตอบสนองความต้องการของแอปพลิเคชันที่สำคัญของไฟเบอร์และการส่งสัญญาณไมโครเวฟ, อุปกรณ์เข้าถึง, สวิตช์ ระบบมีกระแสไฟสูงสุด 200A พร้อม MCB AC/แบตเตอรี่/โหลด สายเคเบิลเข้าถึงด้านหน้าพร้อม MCB และบัสบาร์







คุณสมบัติหลัก





  • ความกว้างมาตรฐาน 19 นิ้ว ซึ่งมีข้อได้เปรียบในการใช้งานที่หลากหลาย
  • การออกแบบขนาดกะทัดรัดความสูง 5U สามารถประหยัดพื้นที่และค่าติดตั้งได้
  • การใช้งานและการเข้าถึงสายเคเบิลด้านหน้า ดูดีและบำรุงรักษาง่าย
  • การจัดการแบตเตอรี่ที่สมบูรณ์แบบ ช่วยยืดอายุการใช้งานของแบตเตอรี่ได้ดี
  • พอร์ตการสื่อสารต่างๆ, RS485, พอร์ตอินเทอร์เน็ต, คอนแทคแห้ง ฯลฯ
  • ซึ่งช่วยให้การเชื่อมต่อเครือข่ายและการตรวจสอบระยะไกลมีความยืดหยุ่น
  • Rectifier และ controller สามารถเสียบปลั๊กได้ง่ายและรวดเร็วในการบำรุงรักษาออนไลน์
  • ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac) ตารางพลังงานสามารถปรับได้
  • พื้นที่ด้านล่างแหล่งจ่ายไฟรองรับการเพิ่มช่องเสียบ MPPT และแหล่งจ่ายไฟอินเวอร์เตอร์







สถานการณ์การใช้งาน





  • สถานีฐานไร้สาย
  • เครือข่ายการส่งสัญญาณ
  • เครือข่ายการสื่อสารขององค์กร

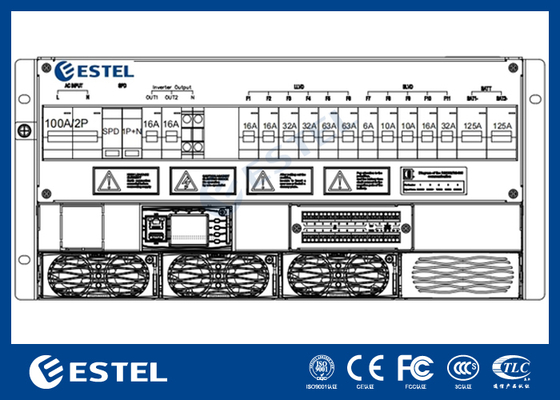

ข้อมูลจำเพาะ ET48200-003





ประเภท 4~12kW 5U Subrack
ระบบ ขนาด 482.0(กว้าง)*350.6(ลึก)*5U(สูง)
น้ำหนัก ≤20 กก. (ไม่มี rectifier)
โหมดระบายความร้อน การระบายความร้อนตามธรรมชาติ
โหมดการติดตั้ง ติดตั้งบนแร็ค 19 นิ้วหรือภายในตู้
โหมดการเดินสาย ทางเข้าด้านบนและทางออกด้านบน
โหมดการบำรุงรักษา การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนแปลงระดับโมดูล
ระดับการป้องกัน IP20

AC

การกระจาย

 โหมดอินพุต 220VAC เฟสเดียว
ความจุอินพุต 1×100A/2P
ความถี่อินพุต 45~65Hz, ค่าพิกัด: 50Hz/60Hz
AC SPD 20kA/40kA, 8/20μs
ความจุเอาต์พุต 1×16A/1P, 1×10A/1P

DC

การกระจาย

 แรงดันเอาต์พุต -43~-58VDC, ค่าพิกัด: -53.5VDC
ความจุสูงสุด 12kW(4KW*3)
เบรกเกอร์แบตเตอรี่ 2×125A/1P
เบรกเกอร์โหลด

LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P

BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P
DC SPD 10kA/, 8/20μs

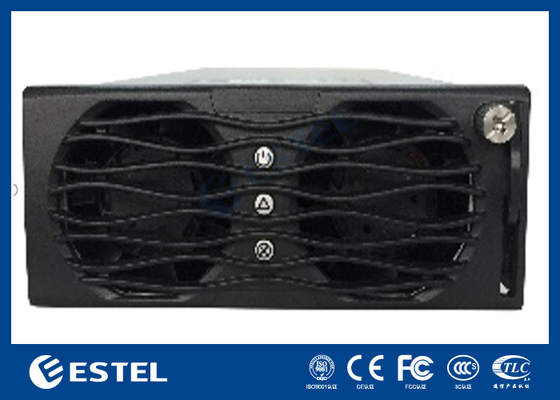

Rectifier แรงดันไฟฟ้าอินพุต 85VAC～300VAC, พิกัด 220VAC
ประสิทธิภาพ ＞96.6%
กำลังไฟพิกัด 4000W(176~300VAC)
อุณหภูมิในการทำงาน -40℃~+75℃(เอาต์พุตเต็มที่ต่ำกว่า 50℃)
ขนาด 106.5mm(กว้าง)×286mm(ลึก)×41.5mm(1U/สูง)
น้ำหนัก ≤2.1 กก.
โหมดระบายความร้อน การระบายความร้อนแบบบังคับ
ตัวประกอบกำลัง ≥0.99 @220Vac โหลด 20-100%

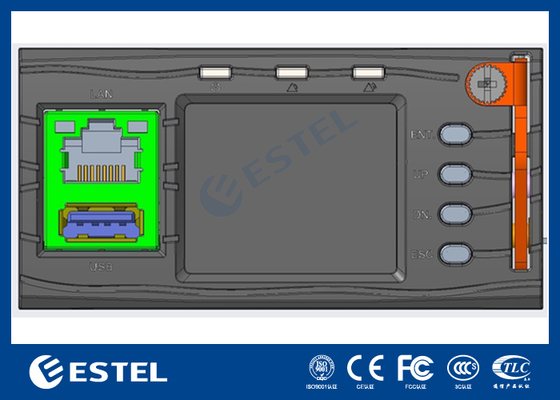

Controller



 สัญญาณอินพุต 3 AI (2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 8 DI, 2 RS485
เอาต์พุตสัญญาณเตือน 8 คอนแทคแห้ง
พอร์ตการสื่อสาร LAN,USB, RS485, SNMP
โหมดการแสดงผล LCD
สภาพแวดล้อม อุณหภูมิในการทำงาน -40℃~+70℃
อุณหภูมิในการจัดเก็บ -40℃~+70℃
ความชื้นในการทำงาน 5%~95%(ไม่ควบแน่น)
ระดับความสูง 0~3000m(หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200m)







คำถามที่พบบ่อย:



ถาม: ชื่อแบรนด์ของ Industrial Power Supply นี้คืออะไร
ตอบ: ชื่อแบรนด์คือ ESTEL Embedded Power System

ถาม: หมายเลขรุ่นของ Industrial Power Supply นี้คืออะไร
ตอบ: หมายเลขรุ่นคือ ET48200-003

ถาม: Industrial Power Supply นี้ผลิตที่ไหน
ตอบ: ผลิตภัณฑ์นี้ผลิตในประเทศจีน

ถาม: ช่วงแรงดันไฟฟ้าอินพุตของ Industrial Power Supply คืออะไร
ตอบ: ช่วงแรงดันไฟฟ้าอินพุตคือ 90V-264V AC

ถาม: Industrial Power Supply มีการป้องกันแรงดันไฟฟ้าเกินหรือไม่
ตอบ: ใช่ Industrial Power Supply นี้มีอุปกรณ์ป้องกันแรงดันไฟฟ้าเกิน
