ระบบพลังงานโทรคมนาคม เทอร์มิเนลบริหารไฟฟ้าสมาร์ท 80A สามเฟส พร้อมระบบควบคุมในเมฆ
รายละเอียดสินค้า
เครื่องปลายไฟฟ้าสามเฟส 80A
,เทอร์มินัลบริหารไฟฟ้าที่สมาร์ท พร้อมระบบควบคุมในเมฆ
,ระบบพลังงานโทรคมนาคม พร้อมการติดตามเมฆ
เทอร์มินัลจัดการการใช้ไฟฟ้าอัจฉริยะแบบสามเฟส 80A/สามเฟสสี่สาย ฉนวนของส่วนที่มีกระแสไฟฟ้าจากตัวเครื่องคือ 500VDC
I. ภาพรวมผลิตภัณฑ์:
เทอร์มินัลจัดการการใช้ไฟฟ้าอัจฉริยะแบบสามเฟสรวมฟังก์ชันทั้งหมดของมิเตอร์วัดชั่วโมงวัตต์แบบสามเฟส, ตัวควบคุมสวิตช์ตั้งเวลา, เบรกเกอร์ (สวิตช์ลม), อุปกรณ์ป้องกันการรั่วไหล, การตัดวงจรไฟฟ้าเกินและต่ำกว่าแรงดันไฟฟ้า, อุปกรณ์ป้องกันการเปิดเฟส และมีระบบจัดการแพลตฟอร์มคลาวด์ที่มีประสิทธิภาพ ซึ่งช่วยให้คุณสามารถกำหนดค่าฟังก์ชันการป้องกันการใช้ไฟฟ้า, ตรวจสอบสถานะการทำงานของอุปกรณ์แบบเรียลไทม์ และควบคุมสวิตช์อุปกรณ์ผ่านเครือข่าย ฯลฯ อุปกรณ์ป้องกันรวมฟังก์ชันการควบคุมอัจฉริยะ เช่น การสื่อสารเครือข่าย, สถิติพลังงานไฟฟ้า, การควบคุมสวิตช์ตั้งเวลา, การป้องกันการรั่วไหล, การป้องกันกระแสเกิน, การป้องกันแรงดันไฟฟ้าต่ำ/ไม่มีแรงดันไฟฟ้า, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันการเปิดเฟส, หน่วยความจำความผิดพลาด, การตรวจสอบกริด และการแสดงผลแบบเรียลไทม์, ตรวจสอบก่อนปิด ฯลฯ และผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในการป้องกันพลังงานของสิ่งอำนวยความสะดวกสาธารณะที่ไม่มีผู้ดูแล เช่น โทรคมนาคม, พลังงานไฟฟ้า, ความปลอดภัย, การขนส่ง ฯลฯ เพื่อลดต้นทุนการบำรุงรักษาด้วยตนเองอย่างมากและปรับปรุงประสิทธิภาพการทำงานของอุปกรณ์อย่างมีประสิทธิภาพ
II. ฟังก์ชันผลิตภัณฑ์:
1. สถิติการใช้ไฟฟ้า:
อุปกรณ์ป้องกันมีสถิติการใช้ไฟฟ้าแบบสามเฟส และความแม่นยำของสถิติการใช้ไฟฟ้าถึงเกรด 1 หรือน้อยกว่า ในวันแรกของแต่ละเดือน ระบบจะรีเซ็ตสถิติการใช้ไฟฟ้าของเดือนก่อนหน้าโดยอัตโนมัติ
2. สวิตช์ตั้งเวลา
ด้วยฟังก์ชันการบันทึกเวลาแบบเรียลไทม์และตัวจับเวลา 8 กลุ่ม อุปกรณ์ป้องกันสามารถปรับเทียบเวลาและตั้งเวลาของตัวจับเวลาแบบเรียลไทม์ผ่านระบบจัดการแพลตฟอร์มคลาวด์ ทำให้สามารถสลับอุปกรณ์ป้องกันตามเวลาที่กำหนดได้
3. การแสดงผลแบบเรียลไทม์ (ปรับได้)
อุปกรณ์ป้องกันสามารถแสดงแรงดันไฟฟ้าปัจจุบันของแต่ละเฟสและค่ากระแสไฟฟ้ารวม (กระแสไฟฟ้ารั่ว) แบบเรียลไทม์ เมื่อเกิดความผิดพลาด ระบบจะล็อกและแสดงค่าความผิดพลาด ซึ่งสะดวกสำหรับลูกค้าในการตรวจสอบโครงข่ายไฟฟ้า การแสดงผลจะเปิดอยู่เสมอโดยค่าเริ่มต้น
เมื่อไฟแสดงสถานะของเฟสที่เกี่ยวข้องเปิดอยู่ ระบบจะแสดงแรงดันไฟฟ้าและกระแสไฟฟ้าแบบเรียลไทม์ของเฟสนั้น เมื่อมีการแสดงกระแสไฟฟ้ารวม ไฟแสดงสถานะของทั้งสามเฟสจะเปิดอยู่ และข้อมูลเช่น "IE=012" จะแสดงขึ้น ซึ่งหมายความว่ากระแสไฟฟ้ารวมปัจจุบันคือ 12mA
4. การป้องกันการรั่วไหล (ปรับได้)
เมื่อมีการรั่วไหล 15-30mA (ค่าเริ่มต้น) ในสาย อุปกรณ์ป้องกันจะตัดการเชื่อมต่อภายใน 0.1 วินาที ค่าการทำงานของการรั่วไหลสามารถปรับได้ กระแสไฟที่ไม่ทำงานของการรั่วไหล = 1/2 IΔn, กระแสไฟทำงานของการรั่วไหล = IΔn เกณฑ์การทำงานนี้สามารถตั้งค่าได้ผ่านระบบจัดการแพลตฟอร์มคลาวด์หรือปุ่มกดบนแผงอุปกรณ์
5. การป้องกันกระแสเกิน (ปรับได้)
หากกระแสไฟฟ้าในหนึ่งเฟสหรือมากกว่าของวงจรสามเฟสมีค่ามากกว่าค่ากระแสเกิน หรือเป็นระยะเวลานานกว่า 3 เท่าของค่ากระแสเกิน (ถือเป็นไฟฟ้าลัดวงจร) อุปกรณ์ป้องกันจะตัดการเชื่อมต่อทันทีเพื่อป้องกัน เกณฑ์การทำงานนี้สามารถตั้งค่าได้ผ่านระบบจัดการแพลตฟอร์มคลาวด์หรือปุ่มกดบนแผงอุปกรณ์
6. การป้องกันแรงดันไฟฟ้าต่ำ (ปรับได้)
เมื่อแรงดันไฟฟ้าในทั้งสามเฟสต่ำกว่า 160V (ค่าเริ่มต้น) แต่ทั้งหมดมากกว่า 90V ถือเป็นแรงดันไฟฟ้าต่ำและอุปกรณ์ป้องกันจะตัดการเชื่อมต่อ เมื่อแรงดันไฟฟ้าของหนึ่งเฟสหรือมากกว่าของวงจรสามเฟสกลับสู่ค่าปกติ (>170V) อุปกรณ์ป้องกันจะปิดและจ่ายไฟโดยอัตโนมัติ เกณฑ์การทำงานนี้สามารถตั้งค่าได้ผ่านระบบจัดการแพลตฟอร์มคลาวด์หรือปุ่มกดบนแผงอุปกรณ์
7. การป้องกันไม่มีแรงดันไฟฟ้า/การสะดุดไม่มีแรงดันไฟฟ้า
เมื่อแรงดันไฟฟ้าในทั้งสามเฟสต่ำกว่า 90V ถือว่าไม่มีแรงดันไฟฟ้า (ไฟหลักขัดข้อง) และอุปกรณ์ป้องกันจะตัดการเชื่อมต่อทันที เมื่อหนึ่งเฟสหรือมากกว่าของวงจรสามเฟสเปิดไฟอีกครั้ง อุปกรณ์ป้องกันจะตัดสินใจว่าจะปิดหรือไม่ตามเงื่อนไขการปิด
8. การป้องกันแรงดันไฟฟ้าเกิน (ปรับได้)
เมื่อค่าแรงดันไฟฟ้าในหนึ่งเฟสหรือมากกว่าของวงจรสามเฟสมีค่ามากกว่า 280V (ค่าเริ่มต้น) ถือเป็นแรงดันไฟฟ้าเกิน และอุปกรณ์ป้องกันจะตัดการเชื่อมต่อทันที เมื่อแรงดันไฟฟ้าของทั้งสามเฟสต่ำกว่าค่าปกติ (<280V) อุปกรณ์ป้องกันจะปิดและจ่ายไฟโดยอัตโนมัติ
9. การป้องกันการสูญเสียเฟส (ปรับได้)
เมื่อค่าแรงดันไฟฟ้าของหนึ่งหรือสองเฟสของวงจรสามเฟสต่ำกว่า 90V ถือเป็นการสูญเสียเฟสและอุปกรณ์ป้องกันจะตัดการเชื่อมต่อทันที เมื่อแรงดันไฟฟ้าของทั้งสามเฟสกลับสู่ค่าปกติ (>170V) อุปกรณ์ป้องกันจะตัดสินใจว่าจะปิดหรือไม่ตามเงื่อนไขการปิด ฟังก์ชันการป้องกันการสูญเสียเฟสจะปิดโดยค่าเริ่มต้น
10. การทดสอบเปิด/ปิดด้วยตนเอง
(1) กดปุ่มทดสอบด้วยตนเองเพื่อจำลองการรั่วไหล สายไฟที่มีกระแสไฟฟ้าของทั้งสามเฟสของอุปกรณ์ป้องกันจะตัดการเชื่อมต่อโดยไม่มีเอาต์พุต เมื่อสิ้นสุดความล่าช้าของความผิดพลาด อุปกรณ์ป้องกันจะตัดสินใจว่าจะปิดหรือไม่ตามเงื่อนไขการปิด
(2) เปิดสวิตช์ไฟด้วยตนเอง สายไฟที่มีกระแสไฟฟ้าของทั้งสามเฟสของอุปกรณ์ป้องกันจะตัดการเชื่อมต่อโดยไม่มีเอาต์พุต ปิดสวิตช์ไฟอีกครั้งและอุปกรณ์ป้องกันจะตัดสินใจว่าจะปิดหรือไม่ตามเงื่อนไขการปิดหลังจากผ่านไปสองสามวินาที
11. การสื่อสารระยะไกล (อุปกรณ์เสริม)
อุปกรณ์รองรับการสื่อสารแบบอนุกรม (มีอินเทอร์เฟซการสื่อสาร 232 หรือ 485) ซึ่งไม่เพียงแต่สามารถควบคุมสถานะการสลับของอุปกรณ์เท่านั้น แต่ยังสามารถตรวจสอบแรงดันไฟฟ้าปัจจุบัน การรั่วไหล และข้อมูลอื่นๆ ของอุปกรณ์แบบเรียลไทม์ ลูกค้าที่ต้องการคุณสมบัติประเภทนี้ควรติดต่อผู้ผลิตก่อนทำการสั่งซื้อ
12. การสื่อสารเครือข่าย (อุปกรณ์เสริม)
อุปกรณ์รองรับการสื่อสารเครือข่าย Ethernet TCP/IP แบบมีสายและการสื่อสารเครือข่าย 4G cat.1 TCP และสามารถควบคุมสถานะการสลับของอุปกรณ์ ตรวจสอบแรงดันไฟฟ้าปัจจุบัน การรั่วไหล และข้อมูลอื่นๆ ของอุปกรณ์แบบเรียลไทม์ผ่านแพลตฟอร์มคลาวด์ ลูกค้าที่ต้องการคุณสมบัติประเภทนี้ควรติดต่อผู้ผลิตก่อนทำการสั่งซื้อ
III. พารามิเตอร์ทางเทคนิคหลักของเทอร์มินัลจัดการการใช้ไฟฟ้าอัจฉริยะแบบสามเฟส (380V/80A)
| เลขที่ | ตัวบ่งชี้ทางเทคนิค | คำอธิบายฟังก์ชัน |
| 1 | รุ่นและจำนวนเสาเบรกเกอร์ | 80A/สามเฟสสี่สาย |
| 2 | สภาพแวดล้อมการทำงาน (อุณหภูมิ ความชื้น ฯลฯ) | -50℃-85℃/≤80% |
| 3 | ขนาด (สูงxกว้างxลึก, มม.) | 150 มม. x 112 มม. x 65 มม. |

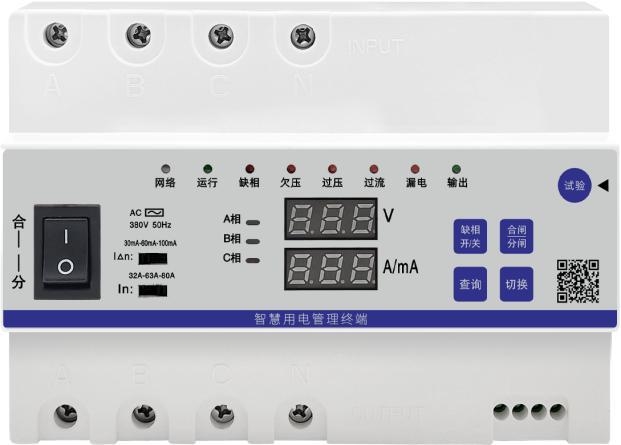

| 4 | คำอธิบายพารามิเตอร์แผงผลิตภัณฑ์ | คำอธิบายพารามิเตอร์แผงผลิตภัณฑ์ |
| 5 | ตัวบ่งชี้ฟังก์ชันผลิตภัณฑ์ |
ตัวบ่งชี้สถานะการทำงานของผลิตภัณฑ์: เครือข่าย, การทำงาน, การสูญเสียเฟส, แรงดันไฟฟ้าต่ำ, แรงดันไฟฟ้าเกิน, กระแสเกิน, การรั่วไหล, เอาต์พุต ตัวบ่งชี้ที่เกี่ยวข้อง: เฟส A, เฟส B, เฟส C |
| 6 | การแสดงผลฟังก์ชันผลิตภัณฑ์ | จอแสดงผลดิจิตอลแบบคู่ แสดงค่าแรงดันไฟฟ้า ค่ากระแสไฟฟ้า ค่าการรั่วไหล และการใช้ไฟฟ้าของเดือนปัจจุบัน |
| 7 | ความแข็งแรงของฉนวน | ฉนวนของส่วนที่มีกระแสไฟฟ้าจากตัวเครื่องคือ 500VDC |
| 8 | แรงดันไฟฟ้าอินพุตพิกัด (ช่วงความผันผวนของแรงดันไฟฟ้าในการทำงาน) | 220VAC (50-300) |
| 9 | ความถี่แรงดันไฟฟ้าอินพุตพิกัด (รวมถึงช่วงความผันผวน) | 50Hz(±1Hz) |
| 10 | กระแสไฟฟ้าพิกัด (In) | 80A |
| 11 | ค่าการป้องกันกระแสเกิน (ปรับได้) | ปรับได้ 1A-80A |
| 12 | ค่าการป้องกันแรงดันไฟฟ้าเกิน (ปรับได้) | 220-300V (ค่าเริ่มต้น 280V) |
| 13 | ค่าการป้องกันแรงดันไฟฟ้าต่ำ (ปรับได้) | 150-220V (ค่าเริ่มต้น 160V) |
| 14 | เวลาทำงานของการป้องกันแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำ | <0.5s |
| 15 | เวลาทำงานของการป้องกันการโอเวอร์โหลด | <0.5s |
| 16 | ค่าการป้องกันไฟฟ้าลัดวงจรและเวลาทำงาน | >In*1.15, <0.1s |
| 17 | ค่ากระแสไฟฟ้ารั่วไหลและเวลาทำงาน | 30mA, <0.1s |
| 18 | กระแสไฟที่ไม่ทำงานที่เหลือ | กระแสไฟที่ไม่ทำงานที่เหลือ: 15mA |
| 19 | ไม่ว่าจะปรับกระแสไฟฟ้ารั่วไหลได้หรือไม่ | ปรับได้ 30mA-100mA |
| 20 | เป็นไปได้หรือไม่ที่จะเปิด/ปิด "ฟังก์ชันการป้องกันกระแสไฟฟ้ารั่วไหล" ด้วยตนเองบนแผงผลิตภัณฑ์ที่มีอยู่ | เมื่อปิดสวิตช์ไฟด้วยตนเอง รีเลย์ทั้งสองจะถูกตัดการเชื่อมต่อพร้อมกันและจะไม่มีเอาต์พุต |
| 21 | คุณสมบัติการปิดใหม่โดยอัตโนมัติ | สามารถตั้งค่าเปิด/ปิดได้ |
| 22 | เงื่อนไขการสะดุด | เกินค่าการป้องกันฟังก์ชัน |
| 23 | เวลาปิดใหม่ | 1 นาที/2 นาที/5 นาที/30 นาที/60 นาที - 10 ครั้ง |
| 24 | เงื่อนไขการปิด | การปิดใหม่แบบตรวจสอบอัจฉริยะ การปิดด้วยตนเอง การควบคุมระยะไกล |
| 25 | ฟังก์ชันการตรวจสอบระยะไกล | Ethernet TCP/IP, Cat1 4G และการสื่อสารข้อมูลระยะไกล RS485 |
| 26 | ความน่าเชื่อถือ | เซ็นเซอร์คู่ วงจรป้องกันหลายวงจรเพื่อการป้องกันพร้อมกัน ปลอดภัยและเชื่อถือได้ |
| 27 | การปฏิบัติตามผลิตภัณฑ์ | YD/T 2346-2011 |

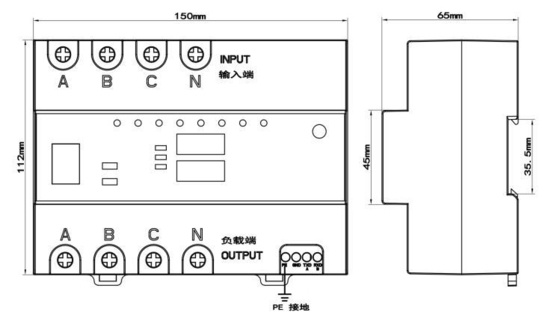

IV. ลักษณะผลิตภัณฑ์ การติดตั้งอุปกรณ์ และขนาด
(1) ลูกค้าสามารถเลือกที่จะเปิด "การป้องกันการสูญเสียเฟส" ได้ตามความต้องการ (ปิดโดยค่าเริ่มต้น) แต่เมื่อใช้อุปกรณ์ป้องกันนี้ เฟส A ต้องมีไฟ มิฉะนั้น อุปกรณ์ป้องกันจะตัดการเชื่อมต่อโหลดและหยุดทำงาน
(2) โปรดติดตั้งอุปกรณ์ป้องกันฟ้าผ่า (อุปกรณ์ป้องกันไฟกระชาก) ตามความต้องการของโครงการ หากมีเบรกเกอร์และอุปกรณ์ป้องกันฟ้าผ่า ควรติดตั้งทั้งสองอย่างไว้ด้านหน้าของอุปกรณ์ป้องกันนี้
(3) เชื่อมต่อกับแหล่งจ่ายไฟ 380V แบบสามเฟสสี่สายตามเครื่องหมายบนแผงอุปกรณ์ป้องกัน (สายกลางต้องผ่านอุปกรณ์ป้องกันนี้) และโปรดทราบว่าอินพุตและเอาต์พุตไม่สามารถกลับด้านได้ หากมีสายดิน ให้ต่อสายดินอย่างน่าเชื่อถือเพื่อเพิ่มความทนทานต่อไฟกระชากของอุปกรณ์ป้องกัน
(4) ติดตั้งอุปกรณ์ป้องกันในแชสซี และเมื่อติดตั้งภายนอกอาคาร ควรได้รับการปกป้องจากฝนและแสงแดด
(5) หากไฟแสดงสถานะความผิดพลาดสีแดงที่เกี่ยวข้องเปิดอยู่หลังจากที่อุปกรณ์ป้องกันได้รับพลังงานเป็นเวลา 8 วินาที แสดงว่ามีความผิดพลาดที่เกี่ยวข้องในสาย และควรตรวจสอบสายที่เกี่ยวข้อง
-
