อุปกรณ์ป้องกันกระแสความดันต่ํา (SPD) ระบบพลังงานโทรคมนาคมที่มีประสิทธิภาพสูง สําหรับระบบพลังงานอุตสาหกรรม
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Estel
การรับรอง:
CE UL FCC
หมายเลขรุ่น:
HM385-25/100T1 (3P+N)
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
20-500 usd
เงื่อนไขการชำระเงิน:
T/T, Western Union
ความสามารถในการจัดหา:
5000
สรุปผลิตภัณฑ์
HM385-25/100T1(3P+N) อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ (SPD) - อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำ 1 ขอบเขต อุปกรณ์ป้องกันไฟกระชากส่วนใหญ่ใช้ในระบบจำหน่ายแรงดันต่ำและอุปกรณ์ไฟฟ้าสำหรับการป้องกันฟ้าผ่าหรือการป้องกันแรงดันไฟฟ้าเกินชั่วคราวอื่นๆ 2 การอ้างอิงมาตรฐาน GB/T 18802.11 อุปกร...
รายละเอียดสินค้า
เน้น:
พลังงานอุตสาหกรรม SPD ความดันต่ํา
,เครื่องป้องกันแรงกระตุ้นอุตสาหกรรม
,อุปกรณ์ป้องกันการกระจาย HM385-25/100T1
Optional Accessories:
Lightning Arrester, Fan, Battery Rack
Working Humidity:
5%~95%（No condensation）
Noise Standard:
ETS300753 CLASS 4.1E
Cooling Method:
Air Condition/Fan/Heat Changer
Install:
Pad mount
Factory Or Not:
Yes
Application:
Industrial,Entertainment
Product Name:
Power Distribution Unit(PDU)
Type:
Power distribution system
Color:
white or black
Rated Current:
50/60Hz
Rated Voltage:
250VAC
Material:
Aluminum alloy
Standard:
Fully CE ROHS approved
Shell Material:
Aluminum alloy
Installation:
Horizontal
Cabinet Color:
to demand
Voltage:
220-250V
Main Function:
power distribution
รายละเอียดสินค้า

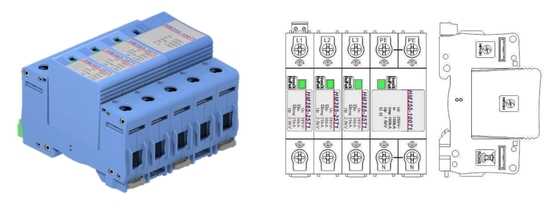

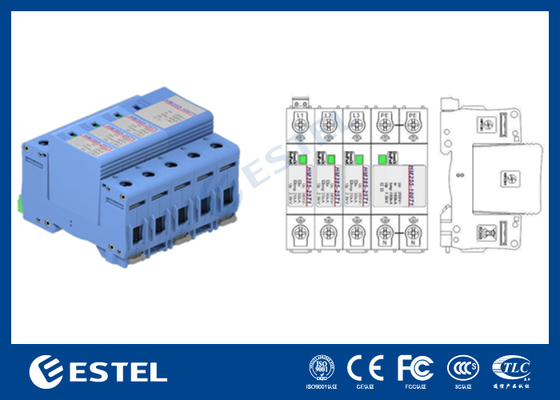

HM385-25/100T1(3P+N) อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ (SPD) - อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำ
1 ขอบเขต
อุปกรณ์ป้องกันไฟกระชากส่วนใหญ่ใช้ในระบบจำหน่ายแรงดันต่ำและอุปกรณ์ไฟฟ้าสำหรับการป้องกันฟ้าผ่าหรือการป้องกันแรงดันไฟฟ้าเกินชั่วคราวอื่นๆ
2 การอ้างอิงมาตรฐาน
GB/T 18802.11
อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ (SPD) - ส่วนที่ 11: อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำ - ข้อกำหนดและวิธีการทดสอบ
GB 2828.1
ขั้นตอนการสุ่มตัวอย่างสำหรับการตรวจสอบตามคุณลักษณะ - ส่วนที่ 1: แผนการสุ่มตัวอย่างตามขีดจำกัดคุณภาพที่ยอมรับได้ (AQL) สำหรับการตรวจสอบแบบล็อตต่อล็อต
GB/T191 การบรรจุหีบห่อ - เครื่องหมายภาพสำหรับการจัดการสินค้า
GB/T 2423.1
การทดสอบสิ่งแวดล้อม - ส่วนที่ 2: วิธีการทดสอบ - การทดสอบ A: ความเย็น
GB/T 2423.2
การทดสอบสิ่งแวดล้อม - ส่วนที่ 2: วิธีการทดสอบ - การทดสอบ A: ความเย็น
GB/T 2423.4
การทดสอบสิ่งแวดล้อมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 2: วิธีการทดสอบ - การทดสอบ
Db: ความชื้นสูง, เป็นวงจร (12 ชม. + 12 ชม. ต่อรอบ)
GB/T4208 ระดับการป้องกันที่จัดให้โดยตู้ (รหัส IP)
GB/T4943.1
อุปกรณ์เทคโนโลยีเสียง/วิดีโอ ข้อมูล และการสื่อสาร — ส่วนที่ 1: ความปลอดภัย
YD/T 1235.1
ข้อกำหนด
ข้อกำหนดด้านประสิทธิภาพสำหรับอุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบจำหน่ายแรงดันต่ำของสถานี/ไซต์โทรคมนาคม
YD/T 1235.2
วิธีการทดสอบสำหรับอุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบจำหน่ายแรงดันต่ำของสถานี/ไซต์โทรคมนาคม
IEC 61643-11
อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบจำหน่ายพลังงานแรงดันต่ำ - ส่วน
11: ข้อกำหนดด้านประสิทธิภาพและวิธีการทดสอบ
DIN EN 61643-11
อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ - ส่วนที่ 11: อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำ; ข้อกำหนดและการทดสอบ
UL1449
อุปกรณ์ป้องกันไฟกระชาก
3 ประสิทธิภาพการทำงาน
3.1 คำอธิบาย
ผลิตภัณฑ์มีฟังก์ชันป้องกันความร้อนสูงเกินไปและกระแสไฟเกินในตัว ซึ่งใช้ในการติดตั้งราง DIN ขนาด 35 มม. และโมดูลป้องกันไฟกระชากที่เปลี่ยนได้ ซึ่งง่ายต่อการติดตั้งและบำรุงรักษา นอกจากนี้ยังมีพอร์ตสัญญาณเตือนความผิดพลาดระยะไกล (No-Active Contact) สำหรับการควบคุมระยะไกล ผลิตภัณฑ์มีบัสบาร์ในตัวและพอร์ตสัญญาณเตือนภัยเชื่อมต่อแบบอนุกรม โดยเก็บไว้เพียงพอร์ตเดียวเพื่อให้ลูกค้าเดินสายได้ง่าย
3.2 ประสิทธิภาพ
4 การติดตั้งผลิตภัณฑ์
4.1.1 ติดตั้ง
อนุญาตให้ผู้เชี่ยวชาญที่ได้รับอนุญาตทำการติดตั้งและบำรุงรักษาได้ ผลิตภัณฑ์สามารถติดตั้งในรางขนาด 35 มม. บนแผงสวิตช์ ซึ่งอยู่ในอุปกรณ์ แนะนำให้ใช้การเชื่อมต่อแบบ Kevin สำหรับตัวป้องกันไฟกระชาก หรือสามารถใช้การเชื่อมต่อแบบขนานทั่วไปได้ (ดังแสดงในรูปที่ 1)
ตารางที่ 1. ข้อมูลจำเพาะการเชื่อมต่อที่แนะนำสำหรับแต่ละพอร์ต

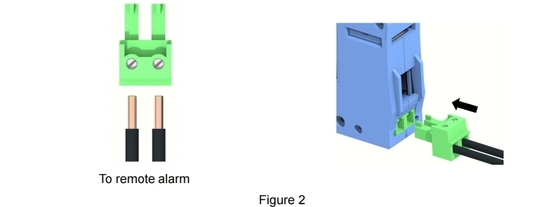

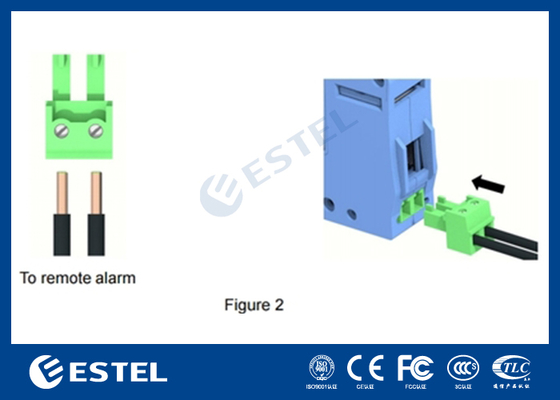

ขั้วต่อการเชื่อมต่อสัญญาณเตือนภัยอยู่ที่ด้านบนของตัวจับยึด เมื่อต้องการตรวจสอบและควบคุมระยะไกล ให้ดึงปลั๊กออกก่อน จากนั้นใส่สายสัญญาณเตือนภัยเข้าไปในรูเชื่อมต่อที่เกี่ยวข้อง ใช้ไขควงปากแบนขนาด SL2.5 ขันสกรูให้แน่น แล้วใส่ปลั๊กกลับเข้าที่ (ดังแสดงในรูปที่ 2) หลังจากเดินสายเสร็จแล้ว ให้ตรวจสอบวงจรการเชื่อมต่ออีกครั้งเพื่อให้แน่ใจว่าถูกต้องและเชื่อถือได้ อุปกรณ์ป้องกันไฟกระชากสามารถอยู่ในสถานะการทำงานได้ทันทีเมื่อเปิดเครื่อง

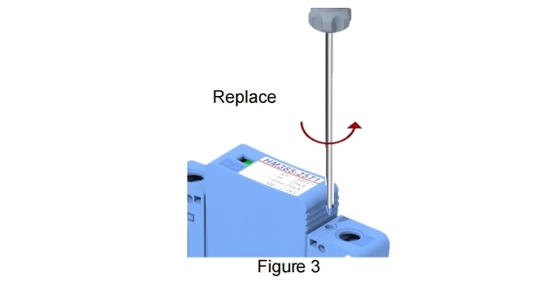

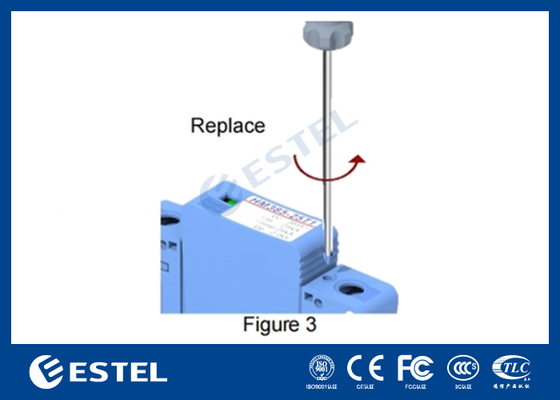

เปลี่ยนเมื่อจำเป็นต้องเปลี่ยนโมดูลป้องกันไฟกระชาก ใช้ไขควงปากแฉก SL2.5 คลายสกรูในทิศทางของลูกศรของโลโก้ผลิตภัณฑ์ แล้วดึงโมดูลป้องกันไฟกระชากออกด้วยแรงดังแสดงในรูปที่ 3 ด้านล่าง เมื่อติดตั้งโมดูลใหม่ ขอแนะนำให้ขันสกรูให้แน่นด้วยช่วงแรงบิด 0.5N-m
หมายเหตุ:
ควรตัดไฟระหว่างการติดตั้งและบำรุงรักษาฐานรองของอุปกรณ์ป้องกันไฟกระชาก
ห้ามใช้งานเมื่อเปิดเครื่องในกรณีที่ถูกไฟฟ้าดูด ห้ามเชื่อมต่อสายที่ป้องกันกับสายที่ไม่ป้องกันหรือด้านสาย PE เคียงข้างกัน ส่วน ความยาว และวิธีการเชื่อมต่อของสายดินควรเป็นไปตามมาตรฐานที่เกี่ยวข้อง มิฉะนั้น อุปกรณ์ป้องกันไฟกระชากจะไม่ทำงานอย่างถูกต้อง ไม่จำเป็นต้องบำรุงรักษาเป็นพิเศษเมื่ออุปกรณ์ป้องกันไฟกระชากทำงานตามปกติ แต่ควรตรวจสอบสายเชื่อมต่อและหน้าต่างสัญญาณเตือนภัยเป็นระยะ เมื่อหน้าต่างสัญญาณเตือนภัยเป็นสีแดง หมายความว่าโมดูลป้องกันไฟกระชากล้มเหลวและควรเปลี่ยนทันที หากเชื่อมต่อพอร์ตสัญญาณเตือนภัยระยะไกล จะมีสัญญาณเตือนภัย
