ความสามารถเล็กน้อยของระบบ: | 215KWh | กำลังชาร์จ/กำลังขับเคลื่อน: | 100 กิโลวัตต์ |
---|---|---|---|
ช่วงแรงดันไฟฟ้าของกริด: | AC400V ± 10% | ช่วงแรงดันไฟฟ้ากระแสตรง: | 672-864V |
โหมดการทำงาน: | การดำเนินการบนกริด | ประสิทธิภาพของระบบ: | ≥85% |
วงจรชีวิตของระบบ: | ≥6000ครั้ง | เกรดไอพี: | IP54 |
เน้น: | ระบบเก็บพลังงานบูรณาการภายนอก,ระบบเก็บพลังงาน PV ที่บูรณะ,ระบบเก็บพลังงานบูรณาการเย็นด้วยอากาศ |

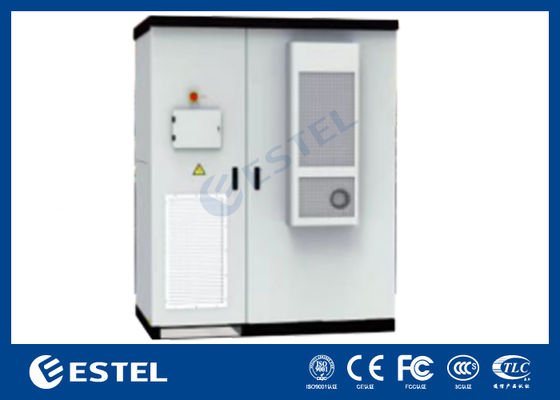

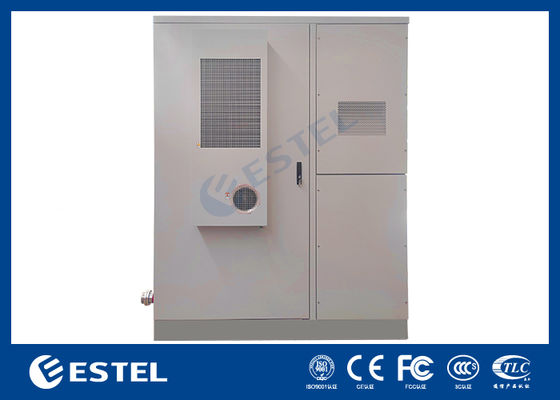

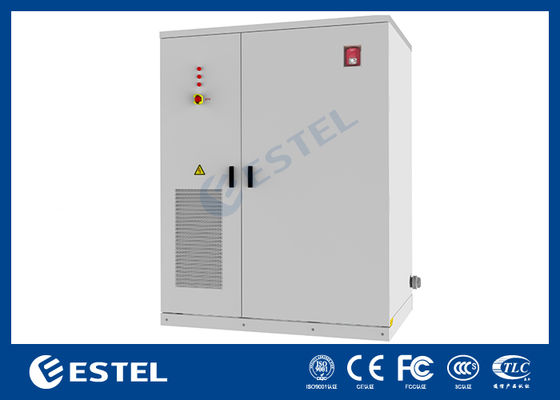

ระบบจัดเก็บพลังงานแบบบูรณาการภายนอกอาคาร 100kW/215kWh สำหรับการประหยัดไฟฟ้าหลักของกริดและพลังงานแสงอาทิตย์ PV โฟโตโวลตาอิก
1. บทนำระบบ
ระบบจัดเก็บพลังงานแบบบูรณาการระบายความร้อนด้วยอากาศ 100kW/215kWh เป็นระบบจัดเก็บพลังงานที่ประกอบด้วยแบตเตอรี่ลิเธียมไอออนฟอสเฟต 280Ah มีการใช้งานที่หลากหลายบนพลังงานกริด และตระหนักถึงการโกนหนวดและเติมหุบเขา การจัดการความต้องการไฟฟ้า แหล่งจ่ายไฟฉุกเฉิน ฯลฯ
2. ข้อดี
1) ด้วยการนำการออกแบบแบบบูรณาการและการจัดการแบบคลัสเตอร์เดียวมาใช้ ปัญหาการหมุนเวียนระหว่างแบตเตอรี่และเอฟเฟกต์บาร์เรลได้รับการแก้ไข ซึ่งช่วยเพิ่มความปลอดภัยของระบบและความจุในการคายประจุตลอดวงจรชีวิตของผลิตภัณฑ์
2) บูรณาการสูง ช่วยลดความซับซ้อนของการออกแบบในขณะที่ลดต้นทุนของระบบลงไปอีก
3) สามารถบรรลุระบบป้องกันอัคคีภัยที่หลากหลาย: การกำหนดค่ามาตรฐานประกอบด้วยเครื่องตรวจจับก๊าซคอมโพสิตและละอองลอยควบคุมอุณหภูมิ
4) ระบบควบคุมและการทำงานที่พัฒนาขึ้นเอง: ชุดระบบซอฟต์แวร์ที่พัฒนาขึ้นอย่างอิสระตามข้อกำหนดการดำเนินงาน

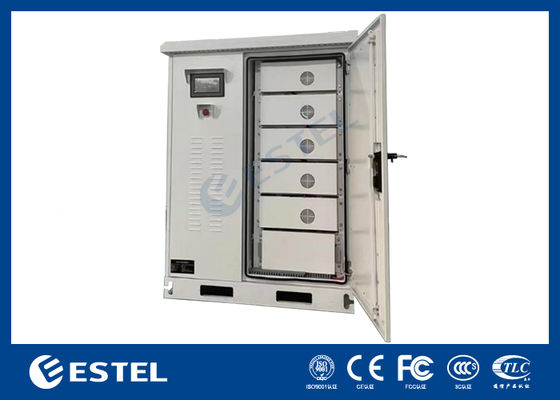

3. โครงสร้างระบบ
1 | ช่องลมเข้า | 2 | สวิตช์อินพุต PV | 3 | สวิตช์อินพุตหลัก |
4 | สวิตช์เอาต์พุต AC | 5 | กล่องแรงดันสูง | 6 | PACK |
7 | ล็อคประตู | 8 | EMS | 9 | ไฟแสดงสถานะ |
10 | MPPT | 11 | PCS | 12 | STS |
13 | เซ็นเซอร์ไฟ | 14 | เครื่องดับเพลิงละอองลอย | 15 | สัญญาณเตือนด้วยเสียงและภาพ |
4. รายการอุปกรณ์ระบบ
ระบบจัดเก็บพลังงานแบบบูรณาการ RYZ100215AF | ||||
เลขที่ | อุปกรณ์ | ข้อมูลจำเพาะ | หน่วย | จำนวน |
1 | ตู้ | 1800*2300*1200 มม., IP54 | ชุด | 1 |
2 | คลัสเตอร์แบตเตอรี่ | 1P240S, 768V, 280Ah | ชิ้น | 1 |
3 | BMS | สถาปัตยกรรม 2 ชั้น | ชุด | 1 |
4 | ระบบป้องกันอัคคีภัย | ละอองลอยควบคุมอุณหภูมิ | ชุด | 1 |
5 | PCS | 100kW | ชุด | 1 |
6 | EMS | ตัวเลือก | ชุด | 1 |
5. พารามิเตอร์ทางเทคนิค
เลขที่ | รายการ | พารามิเตอร์ |
1 | ความจุที่กำหนดของระบบ | 215kWh |
2 | โหมดการจัดกลุ่มคลัสเตอร์แบตเตอรี่ | 1P15S |
3 | กำลังชาร์จ/คายประจุที่กำหนด | 100kW |
4 | ช่วงแรงดันไฟฟ้า DC | 672-864V |
5 | ช่วงแรงดันไฟฟ้าของกริด | AC400V±10% |
6 | วิธีการเดินสายอินเวอร์เตอร์ | การทำงานแบบออนกริด 3 เฟส 3 สาย |
7 | โหมดการทำงาน | การทำงานแบบออนกริด |
8 | ประสิทธิภาพของระบบ | ≥85% |
9 | ตัวประกอบกำลัง | -1~1 (ปรับได้) |
10 | กระแสไฟชาร์จ/คายประจุที่กำหนด | 0.5P |
11 | อุณหภูมิในการจัดเก็บ | -30℃~60℃ |
12 | อุณหภูมิในการทำงานที่อนุญาต |
คายประจุ -20~55℃; ชาร์จ: 0~55℃ |
13 | อุณหภูมิในการทำงานที่เหมาะสมที่สุด | 25±2℃ |
14 | อายุการใช้งานของระบบ | ≥6000 ครั้ง |
15 | เกรด IP | IP54 |
16 | ขนาดตู้ | ประมาณ กว้าง*สูง*ลึก=1800*2300*1200(มม.) |
17 | น้ำหนัก | ประมาณ 2850 กก. |
18 | การสื่อสาร | อีเธอร์เน็ต, 4G |
19 | เกรด IP | IP54 |
20 | คลาสป้องกันการกัดกร่อน | ≥C3 |
21 | อายุการออกแบบระบบ | ≥10 ปี |
22 | อินเทอร์เฟซไฟฟ้า | 3 เฟส 4 สาย +PE |
6. บทนำโดยละเอียด
1) ทั่วไป
เป็นระบบจัดเก็บพลังงานมาตรฐาน โดยมีความจุที่กำหนด 215kWh ต่อตู้ ประกอบด้วยกล่องแบตเตอรี่ กล่องแรงดันสูง อินเวอร์เตอร์จัดเก็บพลังงาน STS ระบบควบคุมอุณหภูมิ ระบบป้องกันอัคคีภัย หน่วยจ่ายไฟ BMS (ระบบจัดการแบตเตอรี่) และระบบจัดการพลังงาน EMS และรองรับฟังก์ชัน APP
ผลิตภัณฑ์นี้เหมาะสำหรับการติดตั้งภายนอกอาคาร มีความสามารถในการปรับตัวเข้ากับสิ่งแวดล้อมได้ดี ติดตั้งง่าย รองรับหลายตู้ และสะดวกสำหรับการขยายตัว โดยส่วนใหญ่ใช้สำหรับการโกนหนวดและเติมหุบเขาในด้านอุตสาหกรรมและเชิงพาณิชย์ บรรเทาแรงกดดันของกริด และประหยัดค่าไฟฟ้า
ผลิตภัณฑ์ทำงานในโหมดเชื่อมต่อกริด PCS ใช้ระบบสามเฟสสามเฟส จำเป็นต้องเชื่อมต่อเฟส N จากด้านกริดไปยังแถว N ในตู้เพื่อให้แหล่งจ่ายไฟเสริม AC220V สำหรับตู้ แผนผังไฟฟ้ามีดังนี้:
2) แผนผังไฟฟ้า
3) กล่องชุดแบตเตอรี่
ผลิตภัณฑ์ RYZ100215AF ซีรีส์ใช้เซลล์ LFP 3.2V/280Ah และกล่องชุดแบตเตอรี่แต่ละกล่องมี 16 เซลล์ จัดกลุ่มในโหมด 1P16S
4) เซลล์แบตเตอรี่
ระบบติดตั้งแบตเตอรี่ลิเธียม LFP ใหม่ (3.2V/280Ah) ซึ่งมีพลังงานจำเพาะสูง อายุการใช้งานยาวนาน ต้นทุนต่ำ ปลอดภัย และไม่มีมลพิษ พวกเขาถูกนำไปใช้อย่างแพร่หลายในระบบจัดเก็บพลังงาน
เลขที่ | รายการ | พารามิเตอร์ |
1 | ประเภทเซลล์แบตเตอรี่ | LFP |
2 | แรงดันไฟฟ้าที่กำหนด | 3.20V |
3 | ความจุที่กำหนด | 280Ah |
4 | พลังงานที่กำหนด | 896Wh |
6 | อัตราการชาร์จและคายประจุมาตรฐาน | 0.5P |
7 | สูงสุด อัตราการชาร์จและคายประจุ | 1P |
8 | แรงดันไฟฟ้าตัดการชาร์จ/คายประจุ | 2.5V ถึง 3.65V |
9 | จำนวนรอบ | >6000 ครั้ง |
10 | อายุปฏิทินของเซลล์แบตเตอรี่ | >15 ปี |
11 | อัตราการลดทอนแบตเตอรี่ | การลดทอนน้อยกว่า 6% ทุกๆ สามปี |
12 | ประสิทธิภาพการชาร์จและคายประจุ | ≥94% |
18 | น้ำหนัก | 5.49 กก. |
19 | ขนาด (ยาว*กว้าง*สูง) | 174.7x71.7x204.4 มม. |
5) คลัสเตอร์แบตเตอรี่

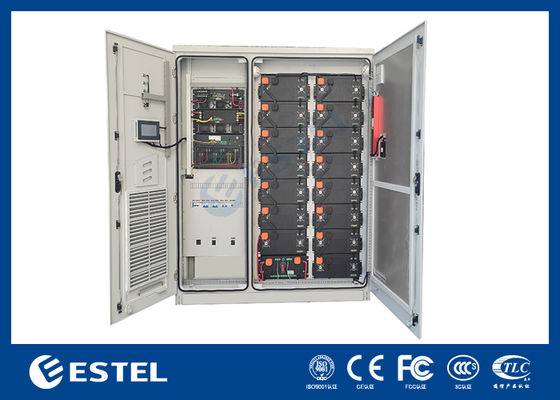

คลัสเตอร์แบตเตอรี่คือหน่วยที่ประกอบด้วยชุดแบตเตอรี่หลายชุดที่เชื่อมต่อกันในลักษณะทางไฟฟ้าบางอย่าง รวมถึงชั้นวางแบตเตอรี่ แบตเตอรี่จัดเก็บพลังงาน วงจรไฟฟ้าและการสุ่มตัวอย่าง อินเทอร์เฟซไฟฟ้า และส่วนประกอบอื่นๆ ตู้เดียวประกอบด้วยชุดแบตเตอรี่ 15 1P16S และอินเวอร์เตอร์จัดเก็บพลังงาน 100kW เพื่อสร้างตู้แบบบูรณาการจัดเก็บพลังงานระบายความร้อนด้วยอากาศลิเธียมไอออนฟอสเฟตพร้อมฟังก์ชันการชาร์จและการคายประจุ ความจุที่กำหนดของตู้คือ 215kWh
เลขที่ | คำอธิบาย | พารามิเตอร์ |
1 | พลังงานคลัสเตอร์แบตเตอรี่ (kWh) | 215.04 |
2 | โหมดการจัดกลุ่ม | 1P15S |
3 | แรงดันไฟฟ้าที่กำหนด (V) | 768 |
4 | ช่วงแรงดันไฟฟ้าในการทำงาน (V) |
672V-864V |
5 | อัตราการชาร์จและคายประจุที่กำหนด | 0.5P |
6 | กระแสไฟชาร์จและคายประจุที่กำหนด | 140A |
6) ระบบแปลงพลังงาน (PCS)
ระบบแปลงพลังงาน (PCS) ควบคุมกระบวนการชาร์จและคายประจุของระบบแบตเตอรี่จัดเก็บพลังงาน ดำเนินการแปลง AC/DC และจ่ายไฟให้กับโหลด AC โดยตรงเมื่อไม่มีไฟกริด PCS ประกอบด้วยตัวแปลงสองทิศทาง DC/AC หน่วยควบคุม ฯลฯ ตัวควบคุม PCS รับคำแนะนำการควบคุมพื้นหลังผ่านการสื่อสาร และควบคุมตัวแปลงเพื่อชาร์จหรือคายประจุแบตเตอรี่ตามเครื่องหมายและขนาดของคำแนะนำพลังงาน ซึ่งจะปรับกำลังไฟฟ้าและกำลังไฟปฏิกิริยาของกริดพลังงาน ตัวควบคุม PCS สื่อสารกับ BMS ผ่านอินเทอร์เฟซ RS-485 เพื่อรับข้อมูลสถานะชุดแบตเตอรี่ ซึ่งสามารถตระหนักถึงการชาร์จและการคายประจุของแบตเตอรี่เพื่อความปลอดภัยและรับประกันการทำงานของแบตเตอรี่อย่างปลอดภัย
7) ระบบจัดการแบตเตอรี่ (BMS)
BMS ใช้สถาปัตยกรรม 2 ชั้น ระบบจัดการแบตเตอรี่แต่ละระบบประกอบด้วยหน่วยจัดการแบตเตอรี่ (BMU) และหน่วยควบคุมแบตเตอรี่ (BCU) ระบบ BMS มีฟังก์ชันต่างๆ เช่น การตรวจจับและรายงานสัญญาณอะนาล็อกที่มีความแม่นยำสูง สัญญาณเตือนข้อผิดพลาด การอัปโหลดและการจัดเก็บ การป้องกันแบตเตอรี่ การตั้งค่าพารามิเตอร์ การปรับสมดุลแบบพาสซีฟ การสอบเทียบ SOC ของชุดแบตเตอรี่ สิทธิ์บัญชีการดำเนินงานและการจัดการรหัสผ่าน และการโต้ตอบข้อมูลกับอุปกรณ์อื่นๆ
8) หน่วยจัดการแบตเตอรี่ (BMU)
หน่วยควบคุมทาส BMU ตระหนักถึงการตรวจสอบสถานะแบตเตอรี่แบบเรียลไทม์โดยการรวบรวมแรงดันไฟฟ้าและอุณหภูมิของแบตเตอรี่แต่ละก้อนอย่างแม่นยำ โมดูลมีฟังก์ชันการสื่อสารข้อมูลที่เชื่อถือได้ และสามารถสื่อสารกับหน่วยควบคุมหลักของระบบจัดการแบตเตอรี่หรืออุปกรณ์อื่นๆ ที่จำเป็นระหว่างการทำงานของระบบ
9) หน่วยควบคุมแบตเตอรี่ (BCU)
หน่วยควบคุมหลัก BCU เป็นหัวใจของการควบคุมระบบจัดการแบตเตอรี่ ตรวจจับแรงดันไฟฟ้าและอุณหภูมิของเซลล์แบตเตอรี่โดยการสื่อสารกับหน่วยควบคุมทาส และตรวจจับพารามิเตอร์ลักษณะภายนอก เช่น แรงดันไฟฟ้ารวมของชุดแบตเตอรี่ กระแสไฟชาร์จและคายประจุ และความต้านทานฉนวนต่อกราวด์ ประมาณการและตรวจสอบสถานะภายในของแบตเตอรี่ลิเธียม (ความจุ, SOC, SOH ฯลฯ) ตามอัลกอริทึมที่เหมาะสม บนพื้นฐานนี้ จะตระหนักถึงการจัดการการชาร์จและการคายประจุ การจัดการความร้อน การตรวจจับฉนวน การจัดการการปรับสมดุลเซลล์เดียว และสัญญาณเตือนข้อผิดพลาดของชุดแบตเตอรี่ลิเธียม สามารถแลกเปลี่ยนข้อมูลกับ PCS, EMS, อินเทอร์เฟซเครื่องจักรของมนุษย์ และอุปกรณ์อื่นๆ ผ่านบัสสื่อสาร และสื่อสารกับ BMU ผ่านเดซี่เชน
No. | รายการ | พารามิเตอร์ |
1 | รุ่นอุปกรณ์ | BCU |
2 | การตรวจจับกระแส | 0A~±300A (อุปกรณ์เสริม) |
3 | ความแม่นยำในการสุ่มตัวอย่างแรงดันไฟฟ้า | 1% (พิกัด) |
4 | อินเทอร์เฟซการสื่อสาร | RS485,CAN |
5 | แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 12VDC (พิกัด) |
6 | การใช้พลังงานของอุปกรณ์ | ≤3W |
7 | อุณหภูมิในการทำงาน | -40℃~+65℃ |
8 | ความชื้นในสิ่งแวดล้อม | ≤95% |
9 | ระดับความสูง | ≤4000m |
10 | ปริมาณการจัดการ BMU สูงสุด | 64 ชิ้น |
11 | ข้อผิดพลาดในการคำนวณ SOC | ≤5% |
